双叉耳式铰接连接座结构设计

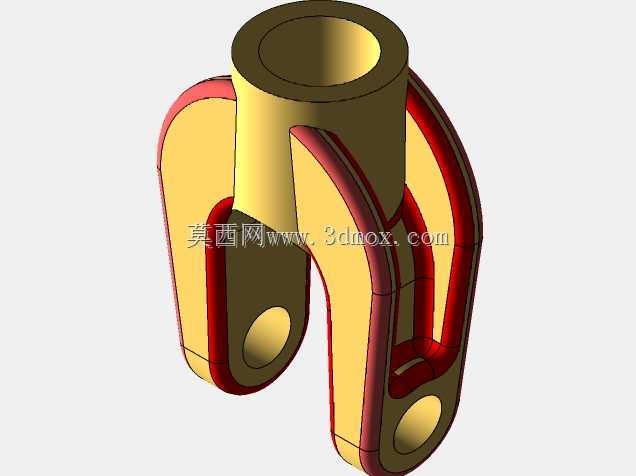

该铰接连接座是机械传动系统中承担载荷传递、活动铰接功能的核心连接构件，广泛应用于工业设备连杆传动机构、工程机械执行端连接部位、自动化生产线摆臂传动节点、农用机械悬挂连接点位等场景，主要作用是实现两个相对摆动部件之间的刚性载荷传递，同时预留可控的摆动自由度，避免传动过程中出现应力卡滞、载荷硬冲击的问题，保障整套传动机构运行的平顺性与结构可靠性。从功能特性来看，该构件采用上端圆柱套筒、下端对称双叉耳的一体化结构设计，上端套筒可与配套的圆柱销轴、传动轴类部件形成紧配或间隙配合连接，实现沿套筒轴线方向的定位与载荷承接；下端两个对称分布的叉耳结构各自预留同轴销孔，可通过铰接销轴与外部连杆、摆臂类部件形成铰接副，允许连接部件沿销孔轴线方向做一定角度的往复摆动，适配传动过程中不同角度的力传递需求，双叉耳的对称布局能够均匀分摊传递过来的径向与轴向载荷，避免单侧受力导致的结构变形、销轴偏磨问题。在设计思路上，该构件充分考虑了铰接部位的载荷分布特性，在套筒与叉耳的衔接位置做了平滑的圆弧过渡加厚处理，规避直角衔接带来的应力集中问题，有效提升结构的抗疲劳强度；叉耳外侧与内侧均设置了贴合的加强筋结构，沿载荷传递方向延伸布置，在不额外增加过多整体重量的前提下，大幅提升叉耳部位的抗弯折、抗剪切能力，适配大载荷工况下的使用需求；两个叉耳的销孔保持严格的同轴度设计公差，能够避免铰接销轴安装后出现别劲、卡滞的问题，降低铰接副的运行磨损速率。从外形尺寸与安装边界来看，该构件整体为对称式结构，上端套筒的内径、外径尺寸适配常用规格的连接销轴，套筒长度满足轴向定位的安装需求，可配套卡簧、轴套等定位零件实现轴向固定；下端双叉耳的开档间距适配常规厚度的连杆接头尺寸，销孔内径与对应规格的铰接销轴匹配，安装时仅需保证上端套筒轴线与下端销孔轴线的空间垂直精度，即可满足传动机构的运动轨迹要求，整体结构紧凑，安装占用空间小，不需要额外设计复杂的配套安装座，可直接嵌入传动链路中完成装配，适配多数中小型机械传动机构的安装空间要求，同时构件的外轮廓均做了圆角钝化处理，避免安装、运维过程中尖锐边角造成的磕碰损伤。
