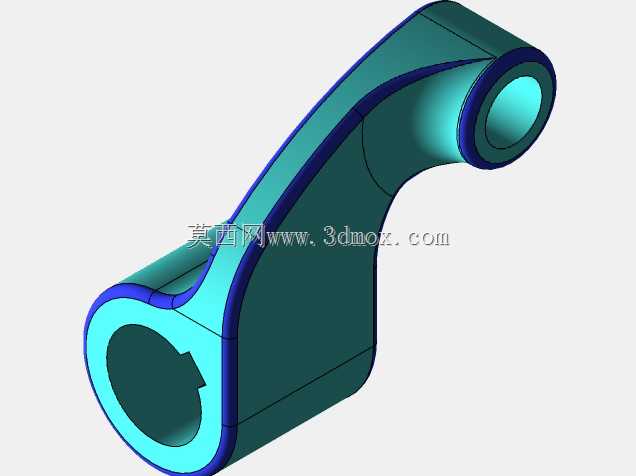

弯臂式双孔连接传动支撑构件

该弯臂式双孔连接传动支撑构件，是机械传动系统中承担力传递、运动导向与铰接支撑功能的核心基础零件，广泛应用于各类需要实现变角度力传导、跨距铰接连接的机械设备场景中，常见于轻工自动化设备的连杆传动组、工程机械的操作联动机构、专用设备的执行端支撑结构以及输送设备的张紧调节臂部位，能够在两个存在空间夹角的安装点位之间建立稳定的刚性连接，同时通过两端的孔位结构实现与配套轴件的铰接配合，满足设备运行过程中往复摆动、角度微调、力向转换的实际使用需求。从功能特性来看，该构件采用一体化弯臂式结构设计，两端分别设置不同孔径的铰接安装孔，其中大直径端孔内带有定位卡槽结构，可与配套轴件上的卡合结构配合，防止轴件与支撑臂之间发生相对周向转动，保证扭矩传递的稳定性；小直径端孔为光滑通孔结构，可配合销轴实现与相邻传动构件的铰接，允许连接端在一定角度范围内灵活摆动，适配设备运行过程中的位置变化需求。构件主体采用平滑过渡的变截面弯臂构型，臂身轮廓沿受力传导路径做圆弧过渡设计，既避免了直角结构带来的应力集中问题，又能在保证整体结构强度的前提下尽可能降低零件自重，减少传动过程中的惯性负载。在设计思路层面，该构件的整体构型完全贴合受力传导路径进行优化，从大端安装孔到小端安装孔的臂身截面根据不同位置的弯矩、扭矩负载大小做差异化设计，靠近大直径孔的受力较大区域臂身厚度更大、截面更宽，向小直径孔延伸的过程中截面随受力减小逐步收窄，在满足结构强度安全系数的前提下实现材料的最优分配，兼顾刚性与轻量化需求。两端孔位的同轴度、孔壁与端面的垂直度均按照铰接传动的精度要求设计，大端孔内的卡槽位置、尺寸与配套轴件的卡合结构完全匹配，保证装配后无多余旷量，避免运行过程中产生冲击异响与磨损。从安装边界来看，该构件两端孔位的中心距为固定设计值，安装时大端孔通过卡槽与驱动轴或固定支撑轴配合锁紧，小端孔通过销轴与从动构件连接，臂身的外轮廓做了完整的倒圆角处理，摆动过程中不会与周边相邻构件发生运动干涉，臂身侧面为平整安装面，可根据实际使用需求加装行程触发块、位置检测片等附属配件，适配不同设备的功能拓展需求，整体结构无需额外焊接、拼接工序，一体化成型的构型具备更好的抗疲劳性能，能够长期承受往复摆动带来的交变载荷，适配长时间连续运行的设备工况。
