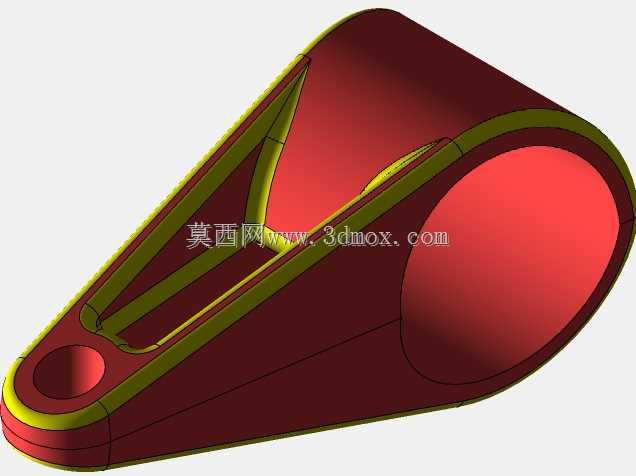

带加强筋结构的单耳摇臂连接构件

该构件属于机械传动系统中的摇臂类受力连接部件，主要应用于需要实现往复摆动传动、力矩传递的机械设备场景中，常见于轻工机械、输送设备、小型动力传动机构的连杆传动单元，可作为执行端与动力输出端之间的力传递载体，将旋转动力转化为指定角度的往复摆动动作，或是承接外部载荷完成预设轨迹的位移输出。从实际用途来看，这类构件一端通过销轴与固定铰接座连接，另一端的筒状结构可与传动轴、推杆等部件配合安装，在工作过程中承受交变的拉压载荷与弯曲力矩，是保障传动机构动作精度与结构可靠性的核心受力零件。在功能特性设计上，构件主体采用变截面流线型轮廓，从铰接端到筒状安装端平滑过渡，避免了直角结构带来的应力集中问题；主体表面设置的纵向加强筋沿受力方向排布，在不额外增加整体壁厚、控制零件重量的前提下，大幅提升了构件的抗弯截面模量，能够有效抵御工作过程中产生的弯曲变形，降低长期交变载荷下出现疲劳断裂的风险。铰接端的单耳孔设计预留了标准销轴安装间隙，孔口做了倒角处理，既方便装配时销轴的快速导入，也能减少销轴与孔口边缘的接触应力，避免铰接部位出现卡滞、异常磨损的问题；另一端的大直径筒状安装位内壁预留了足够的配合接触面，可与配套轴件实现稳定的周向固定，保证动力传递过程中无相对窜动。设计思路上，该构件优先平衡了结构强度与轻量化需求，整体壁厚保持均匀，避免注塑或铸造加工过程中出现缩孔、变形等工艺缺陷，外轮廓的圆角过渡既符合力学受力要求，也适配常规的机加工、成型加工工艺，无需特殊工装即可完成批量生产。从安装边界来看，铰接端的耳孔中心到筒状结构端面的距离为固定安装尺寸，安装时需保证铰接销轴与筒状安装轴的轴线平行度在公差范围内，避免额外的附加力矩影响构件使用寿命；构件整体的外轮廓尺寸适配常规的安装空间，周边预留的运动间隙可满足其在预设摆动角度范围内无干涉运动，加强筋的凸起高度控制在安装安全边界内，不会与周边相邻零部件发生运动碰撞。
