异形多安装位减速箱密封端盖结构

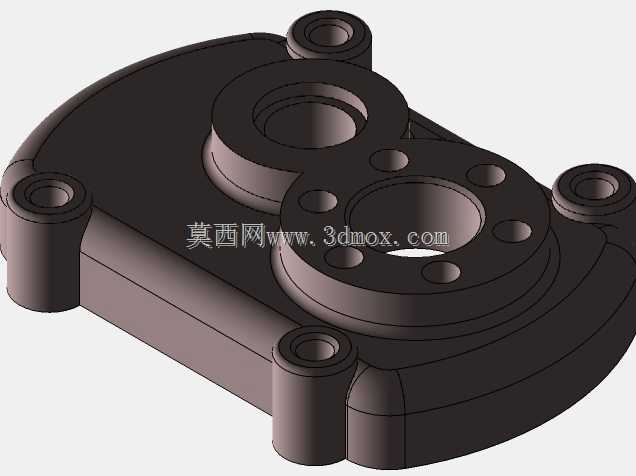

该款端盖结构主要应用于中小功率平行轴齿轮减速传动机构的输出侧密封与定位场景，常见于轻工输送设备、小型自动化生产线驱动单元、农用小型机具传动箱等配套传动系统中，作为传动箱体的外侧封装部件，承担箱体腔室密封、轴承外圈轴向定位、外部杂质阻隔、传动组件轴向窜动限位的核心作用。从功能特性来看，该端盖采用一体化压铸成型的基体结构，整体轮廓适配减速箱输出侧的非规则安装面，边缘设置的四个带通孔凸台为安装固定位，凸台高度经过精准设计，可保证端盖与箱体安装面贴合后螺栓锁紧时受力均匀，不会因局部应力集中导致端盖变形或密封失效。端盖表面设置的两组阶梯同轴孔位，分别对应减速箱内两根平行排布的传动轴轴伸位置，大尺寸阶梯孔为输出轴轴伸预留穿设空间，孔内侧预留的环形槽可嵌入骨架油封，实现转动轴与静止端盖之间的动密封，防止箱体内润滑油脂泄漏，同时阻挡外界粉尘、水汽进入箱体内部破坏齿轮与轴承的润滑环境；小尺寸阶梯孔对应中间传动轴的端部定位位置，可实现该轴轴承外圈的轴向压紧，避免传动过程中轴承出现轴向窜动，保证齿轮啮合的中心距精度。大孔周边均匀分布的多个沉孔，为端盖外侧配套的轴承压盖或外接连接件预留了安装点位，无需在端盖主体上额外加工螺纹，降低了薄壁端盖的加工变形风险。设计过程中，端盖主体的壁厚采用均匀过渡设计，转角位置全部设置圆角过渡，既避免了压铸成型时出现应力开裂、缩孔等工艺缺陷，也能在设备运行过程中分散传动带来的振动载荷，提升端盖的结构抗振性能。安装边界方面，四个安装凸台的中心距严格匹配减速箱箱体对应安装孔的位置公差，凸台端面的平面度控制在合理范围内，保证密封垫片安装后能够实现完整的面密封，端盖整体的轴向厚度经过尺寸链校核，安装后既不会与箱体内的齿轮传动组件发生运动干涉，也不会因轴向尺寸过大导致外部连接部件的装配空间不足。端盖外侧的轮廓做了圆弧收边处理，既减少了安装过程中尖锐边角带来的操作风险，也能降低设备运行时端盖表面的积尘概率，适配多粉尘的工业作业场景。
