90度弯管双锁紧支撑固定结构

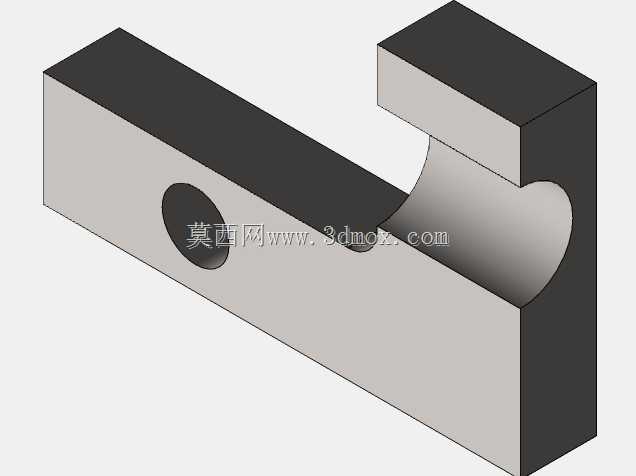

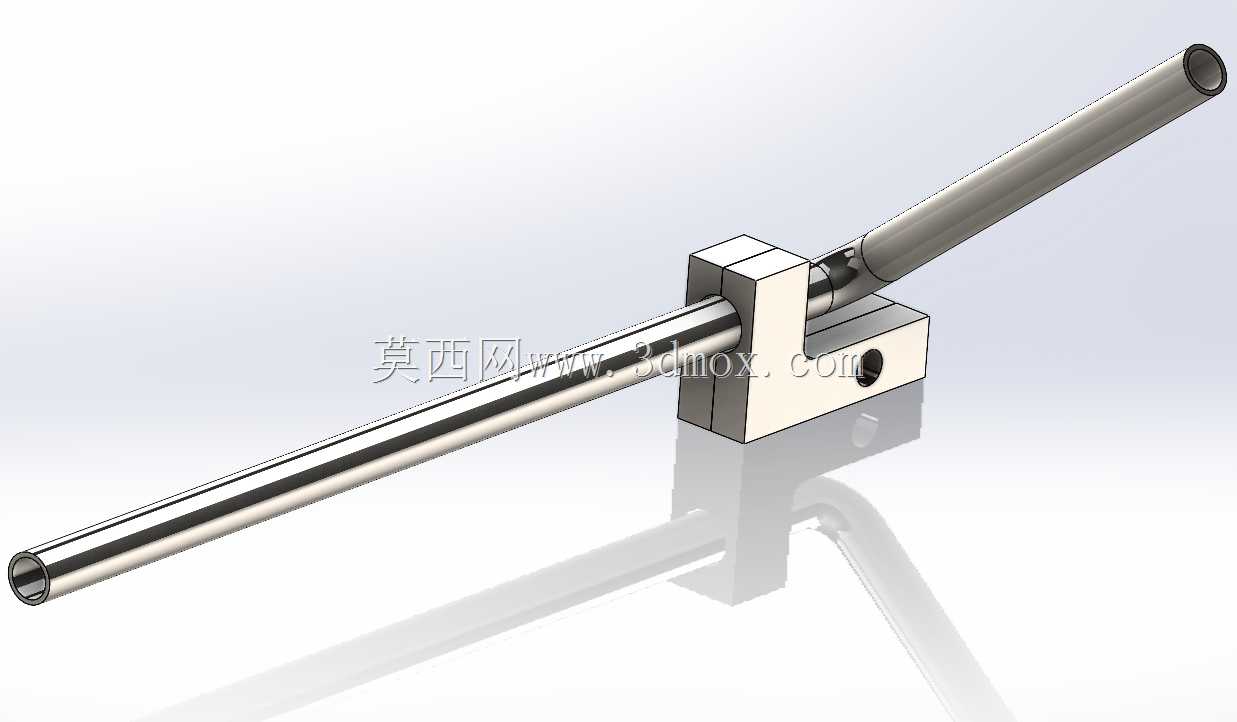

这款弯管支撑结构主要应用于工业流体输送管路、气动液压管线排布场景中，针对直径10mm的90度弯折金属管道提供可靠的点位固定，常见于自动化生产线气路布局、小型液压设备管路装配、实验室流体装置管线固定等工况，能够避免管路在长期使用过程中因流体脉冲、设备振动出现弯折处移位、接口松脱、管路变形等问题，有效提升管路系统的运行稳定性。该结构核心功能是通过对称设置的两个锁紧点位对穿入的直管段与弯管段分别施加抱紧力，相比单点位固定结构，能够同时约束两个方向管路的轴向窜动与径向晃动，锁紧力分布更均匀，不会对薄壁金属管造成局部压痕损伤；结构预留的填充腔可装入NBR丁腈橡胶填充件，一方面能够填充金属支撑块与管道外壁之间的装配间隙，补偿管件外径的制造公差，另一方面橡胶材质的阻尼特性可以吸收管路传递的振动，避免金属硬接触产生的磨损与异响，同时还能起到一定的密封作用，防止外部粉尘、水汽从支撑位置侵入管路外壁造成锈蚀。在设计思路上，这款支撑结构采用方块式主体构型，主体上开设垂直贯通的两个管孔，分别对应穿入水平直管段与垂直向上的弯管段，两个管孔的相交位置做了圆弧避让处理，避免与弯管的弯折圆弧面发生干涉，保证管道能够完全贴合孔壁到位；主体侧面设置锁紧螺钉孔，安装时先将两段管道分别穿入对应管孔，调整好管路的伸出长度与弯折角度后，拧紧锁紧螺钉即可完成固定，再将NBR填充件填入预留的空腔内，填满支撑块与管道之间的剩余间隙，整个安装过程无需焊接、粘接，拆装调整十分便捷，便于后期管路维护改线。在外形尺寸与安装边界上，支撑主体采用紧凑型方块设计，整体占用空间小，主体侧面预留的安装孔可通过螺栓将整个支撑结构固定在设备机架、安装面板上，安装时仅需预留扳手操作空间即可完成锁紧操作，适配安装面厚度范围广，不会与周边其他管线、零部件产生装配干涉；穿管孔的内径严格匹配10mm管径，配合NBR填充件的压缩量，可适配外径公差在±0.2mm范围内的金属管道，无论是不锈钢管、碳钢管还是硬质铝合金管都能获得稳定的抱紧效果，支撑块的边角位置均做了倒角处理，避免安装过程中划伤操作人员或管道外壁。
