立式分体式轴孔安装固定支撑座结构

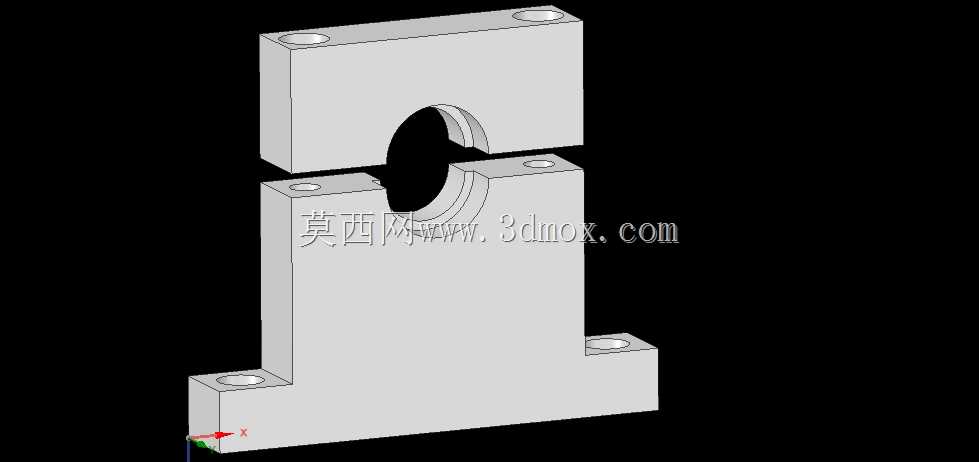

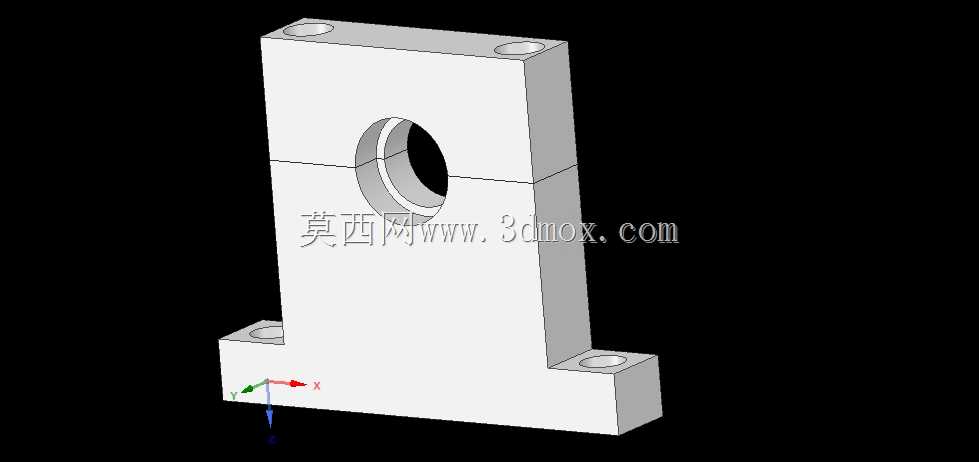

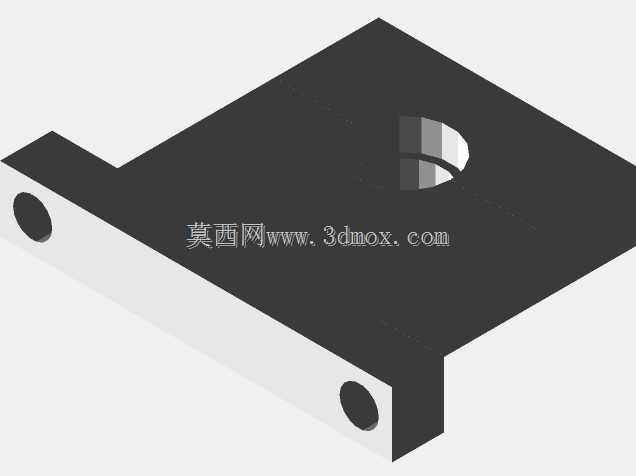

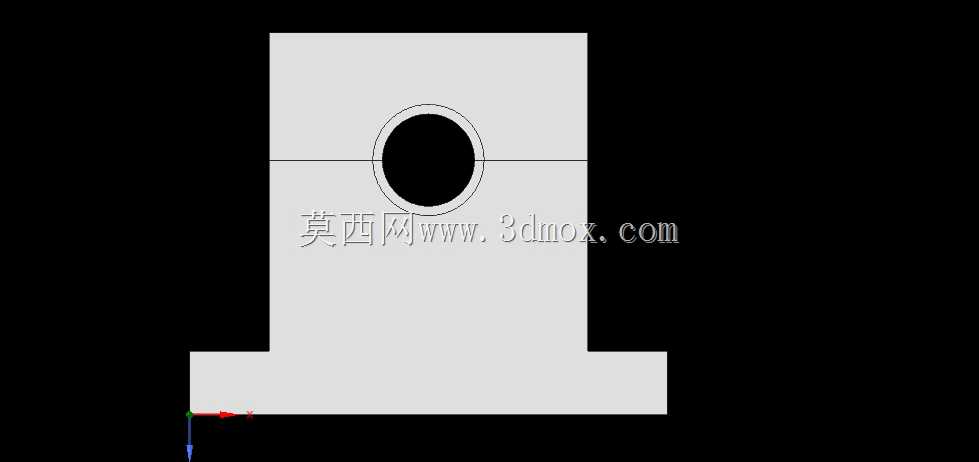

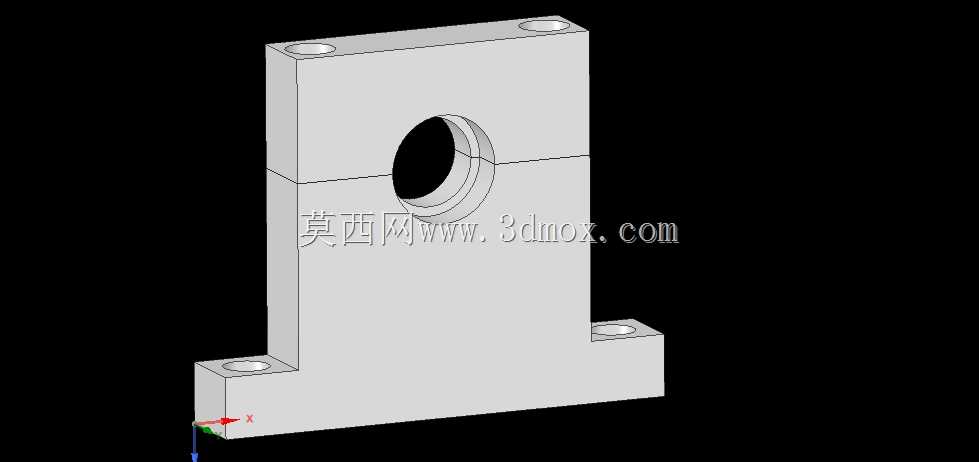

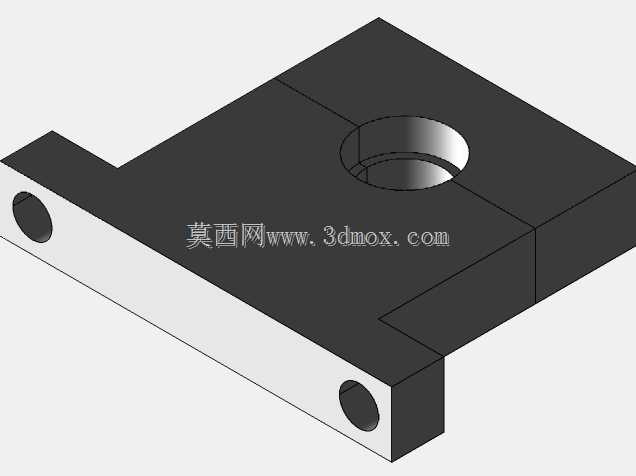

这款立式分体式轴孔安装固定支撑座，是工业传动、导向机构中极为常用的支撑类零部件，广泛应用于各类自动化生产线、输送设备、工装夹具、小型专用机床的轴系布局场景中，核心作用是为光轴、导杆、传动轴提供稳定的径向支撑与轴向定位，避免轴类零件在运转过程中出现挠曲变形、径向跳动超差的问题，保障整套传动或导向机构的运行精度与结构稳定性。从实际使用场景来看，这类支撑座常被用于直线导向机构的导杆两端固定、小型传动系统的转轴中间支撑、检测设备的探针轴定位等工况，能够适配水平安装、垂直安装等多种安装朝向，在轻工机械、电子制造设备、包装输送线等领域都有极高的应用频次。从功能特性来看，该支撑座采用分体式开合结构，中部的轴孔被水平分型面拆分为上下两个半孔结构，这种设计的核心优势在于轴类零件的安装与拆卸无需从轴端穿入，可直接将轴放置于下半孔后扣合上半部分完成锁紧，对于长轴、中间段需要支撑的轴系布局而言，能够大幅降低装配难度，也方便后期设备维护时的轴件更换，无需拆解轴系上的其他关联零部件。支撑座上下两端的安装板上分别设置了两个沉头安装孔，上下安装板呈垂直于立板的水平延伸结构，底部安装孔用于将支撑座整体固定在设备机架或安装基板上，顶部安装孔可用于加装压盖、限位块或者其他附属功能件，也可作为反向安装时的固定孔位使用，适配不同的安装空间需求。从设计思路来看，整体采用L型立式布局，立板作为主要承力结构，厚度经过力学核算，能够承受轴类零件传递的径向载荷与一定的轴向冲击，避免长期受力出现结构变形；中部轴孔的分型面经过精密贴合处理，合模后能够保证轴孔的圆度公差，避免出现夹轴、轴孔错位导致的轴件磨损问题；所有安装孔均采用沉头设计，安装后螺栓头不会突出于安装面，不会对周边其他零部件的运动造成干涉，同时也能让支撑座的安装贴合面更加平整，提升固定后的稳定性。从安装边界来看，该支撑座底部安装板的横向跨度经过优化，在保证支撑稳定性的前提下尽可能缩小了占用的安装面积，适合在设备内部安装空间紧凑的场景下使用；中部轴孔的中心高度经过标准化设计，能够匹配同规格的其他传动、导向零部件的中心高，降低整套机构的设计适配难度；立板与上下安装板的连接处采用了直角过渡的加强结构，避免应力集中导致的连接处断裂问题，提升了零件的整体结构强度，能够在长期交变载荷的工况下保持结构精度。
