遥控模型车前后下悬架摇臂结构设计

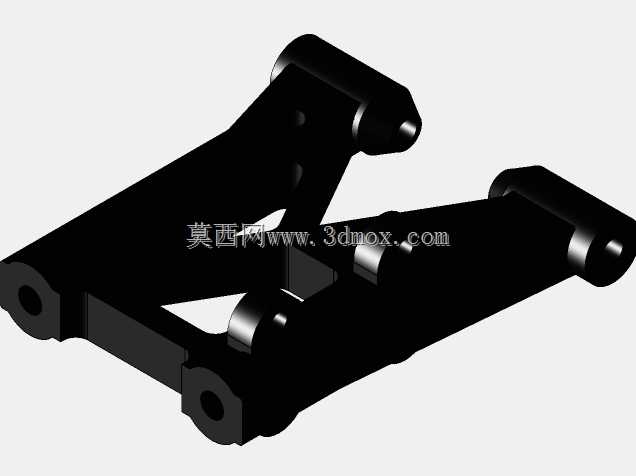

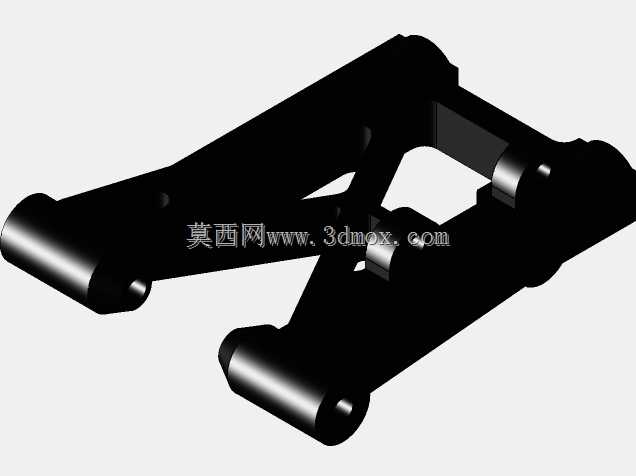

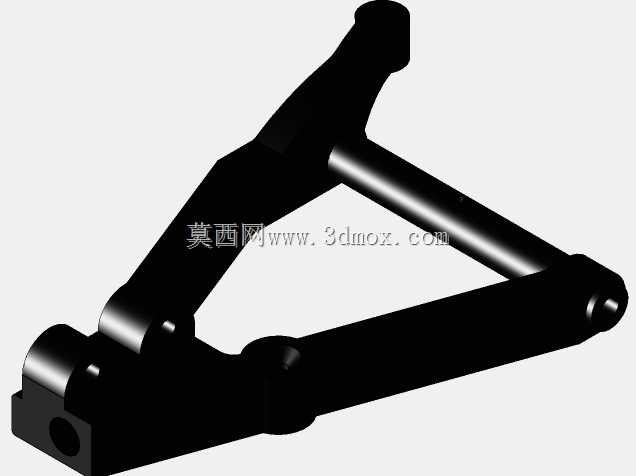

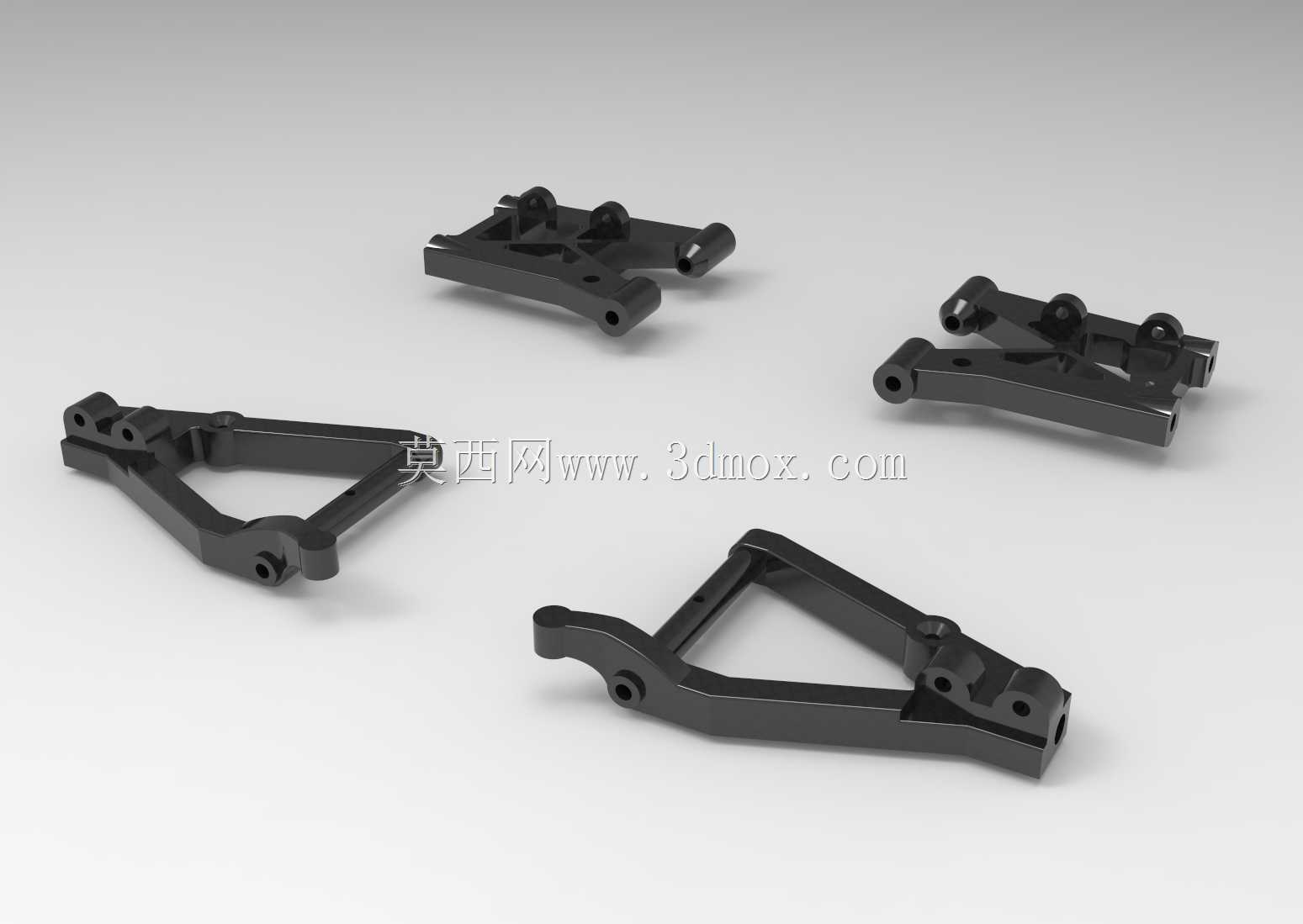

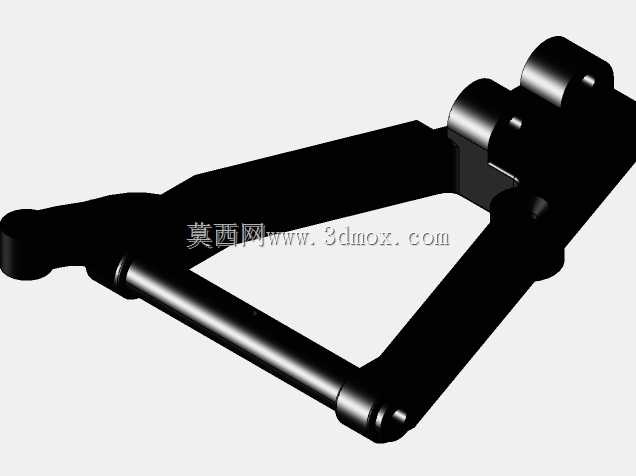

该零件为遥控模型车辆底盘行走系统的核心受力构件，承担着连接车架主体与车轮转向节的关键作用，是模型车悬架系统中传递载荷、缓冲路面冲击、约束车轮运动轨迹的核心部件，广泛应用于1/10及同比例电动、油动遥控越野模型车、平跑模型车、大脚模型车的前后悬挂布局中，适配双叉臂式独立悬架结构的模型底盘改装与原厂替换场景。在实际使用过程中，这类下悬架摇臂需要承接车辆跳跃落地时的垂直冲击载荷，传递加速、制动过程中的纵向作用力，同时在转向动作中配合上悬臂约束车轮的外倾角度变化，保证车轮在不同跳动行程下都能保持合理的接地角度，避免轮胎异常磨损，提升模型车在非铺装路面、赛道弯道中的抓地稳定性。从功能特性来看，该摇臂采用镂空式三角桁架结构设计，在保证结构刚性的前提下尽可能削减了零件自身重量，降低悬挂下的非簧载质量，让避震器的动作响应更加灵敏，能够更快速地过滤路面细碎颠簸；摇臂上预留的多个铰接孔位分别对应车架安装点、转向节连接点、避震器下固定点以及防倾杆拉杆安装位，孔位内部设计有衬套安装台阶，可嵌入耐磨塑料或金属衬套，减少铰接位置的磨损旷量，延长零件使用寿命。设计过程中，工程师充分考虑了模型车的实际受力工况，对摇臂的弯折受力区域做了局部加厚处理，在铰接孔周边设计了加强筋结构分散应力，避免剧烈冲击下出现孔位开裂、臂体断裂的问题；摇臂的外形轮廓完全避让车轮跳动、转向过程中的运动包络，不会在车轮大行程压缩、大角度转向时与轮胎、拉杆、车架部件发生运动干涉。在安装边界上，该摇臂的两个车架侧铰接点同轴度公差控制在较高精度范围内，保证安装后摇臂摆动顺畅无卡滞，转向节侧的球头安装位尺寸适配通用规格的模型车球头销，避震安装孔间距匹配同级别模型常用的孔距规格，可直接替换同布局的原厂摇臂部件，无需额外对底盘进行打孔、切割改装；零件整体外形紧凑，安装后不会超出模型车底盘的宽度边界，也不会与底盘下方的电池、传动部件产生空间冲突，兼顾了结构强度、轻量化与安装通用性的需求。
