绿色铰接式机械连接基座结构设计

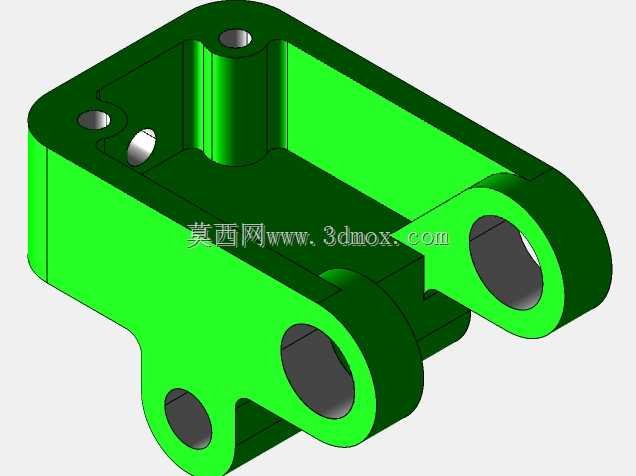

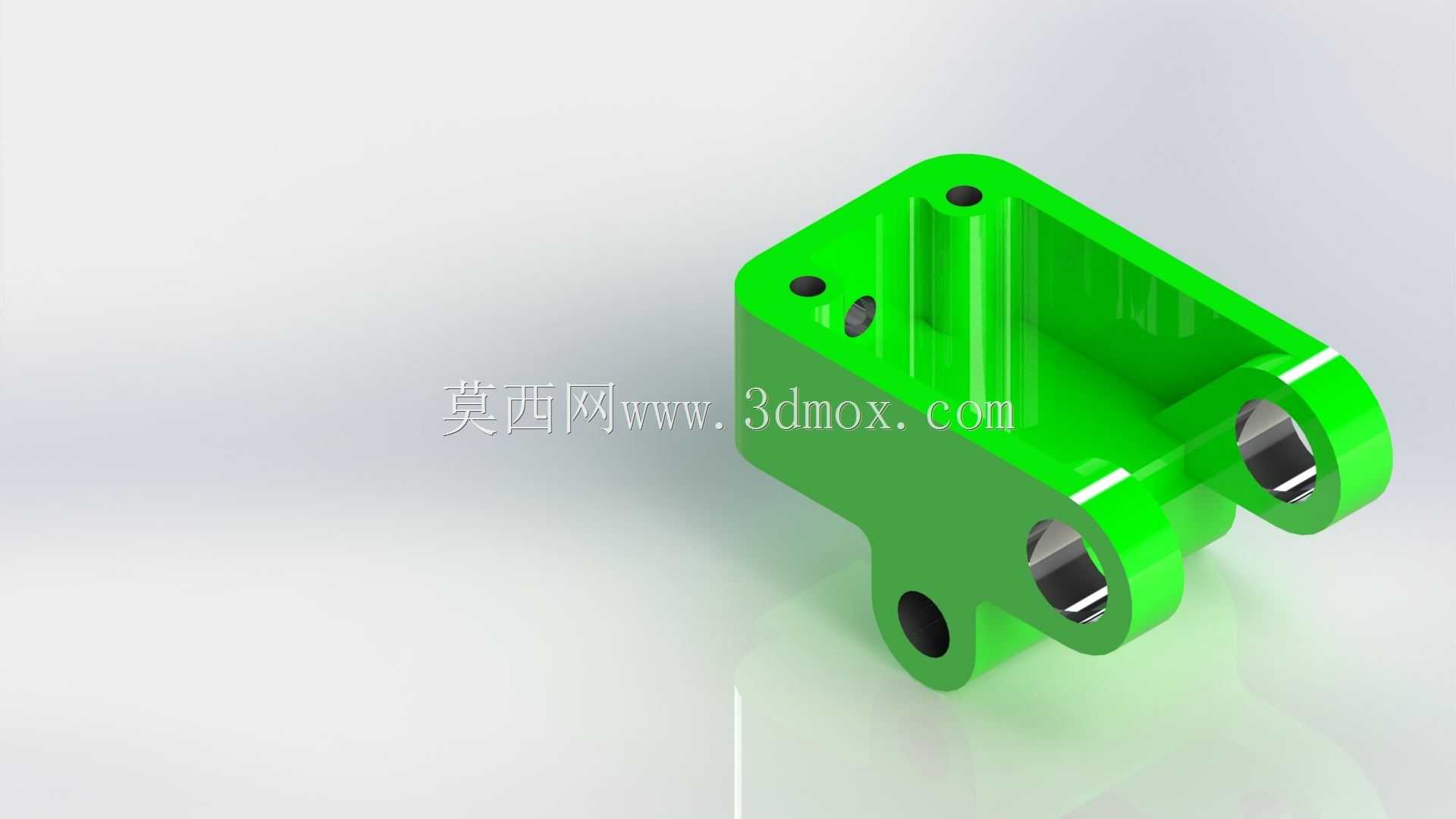

该款铰接式连接基座是工业传动与支撑系统中常用的配套构件，主要应用在轻工自动化生产线、小型物料输送设备、工装夹具变位机构以及农用小型机具的铰接点位，承担相邻运动部件之间的连接承载、转动导向与限位支撑作用，能够在设备做往复摆动、小角度转动的工位上，替代传统的一体式焊接支座，降低部件运动过程中的应力集中问题，提升机构运行的平顺性。从实际使用场景来看，这类构件常安装在设备的活动臂与固定机架的衔接处，或是气动、液压执行元件的输出端连接位置，既需要承受机构运行过程中的径向载荷与部分轴向冲击力，也要保证铰接转动副的同轴精度，避免长期运行后出现卡滞、磨损过量的问题。在功能特性设计上，该基座采用一体化壳体式结构，主体为带空腔的盒型主体，一侧延伸出两组同轴的铰接耳座，耳座内预留了标准衬套安装孔位，可直接配套铜套或滚动轴承使用，降低铰接转动时的摩擦阻力；主体顶面与侧面分别设置了多组不同规格的安装定位孔，既可以通过螺栓将基座整体固定在设备机架的安装平面上，也能在空腔内部安装小型传感元件、限位撞块或是缓冲垫，充分利用壳体的内部空间，减少外接附件的额外安装支架，让整体机构布局更加紧凑。设计过程中优先考虑了安装适配性与结构强度的平衡，壳体的壁厚经过受力校核，在满足常规工况承载要求的前提下尽可能做了轻量化处理，铰接耳座的位置做了局部加厚设计，抵消铰接点位的应力集中，各个安装孔的孔位公差按照中等精度装配要求设定，既能够保证现场安装时的互换性，也不会因为过高的精度要求提升不必要的加工成本。在外形尺寸与安装边界上，该基座整体轮廓规整，无外凸的尖锐结构，安装时所需的操作空间较小，铰接孔的中心距、安装孔的排布间距均适配常规工业型材的安装尺寸，能够直接在标准铝型材机架、型钢焊接机架上完成装配，不需要额外做安装面的二次加工；基座底部与安装面接触的位置做了平面度处理，保证安装后基座不会出现倾斜，确保铰接转动副的轴线与设计基准保持平行，避免运行过程中出现额外的侧向力矩，延长构件的整体使用寿命。
