剖视结构涡扇喷气发动机三维设计作品

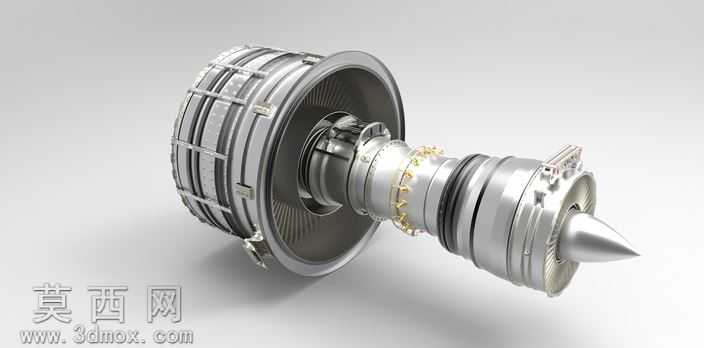

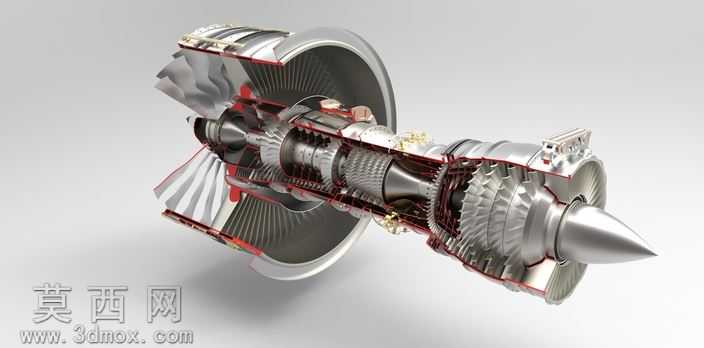

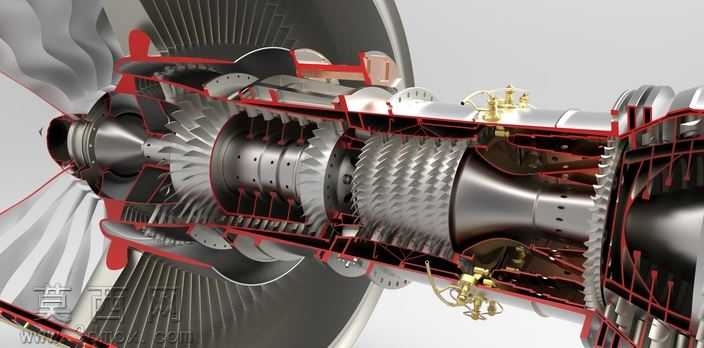

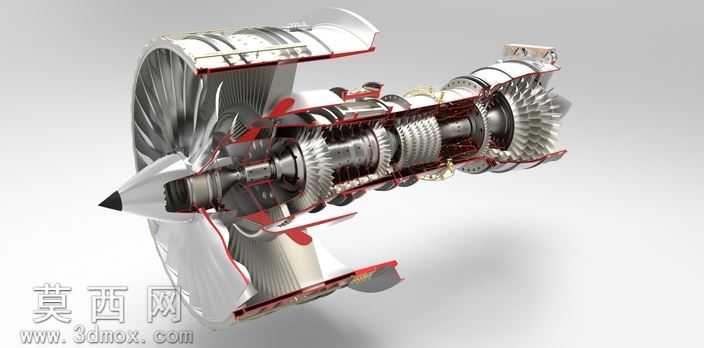

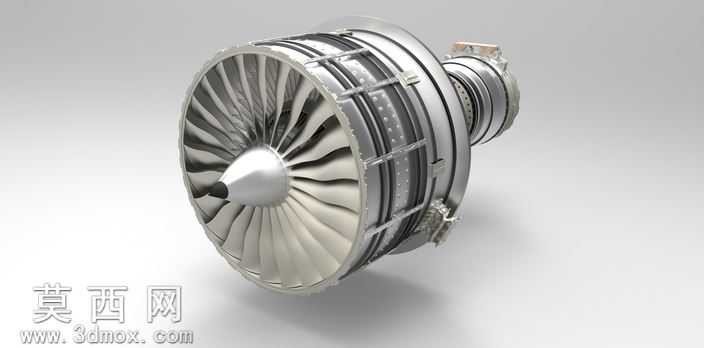

本作品为高细节剖视展示的涡扇喷气发动机三维设计成果，建模阶段严格遵循真实大涵道比涡扇发动机的结构比例与工作逻辑，对发动机从进气道到尾喷口的全段核心部件进行了精细化还原。建模过程中首先完成整体气动外形的轮廓搭建，精准还原进气整流锥的曲面弧度、风扇叶片的翼型扭转角度，确保外涵道气流通道的顺滑过渡；随后对内部核心机结构进行分层拆解建模，依次完成低压压气机、高压压气机的多级叶片组与轮盘结构，每一级叶片的叶型、安装角都参照真实航发参数进行匹配，还原压气机逐级压缩空气的结构逻辑。燃烧室部分采用环形燃烧室结构建模，还原了火焰筒、燃油喷嘴、点火装置的布局细节，清晰展示压缩空气与燃油混合燃烧的腔体结构；后续的高压涡轮、低压涡轮部分，精准还原涡轮叶片的气冷结构特征、导向叶片的排布方式，以及涡轮轴与压气机的传动连接结构，同时对附件机匣、外部管路、支撑结构等附属部件也进行了细致建模，避免结构缺失。渲染阶段采用剖视展示的专属方案，对发动机机匣做半剖处理，清晰区分外涵道冷气流通道与内涵道热气流通道的结构边界；材质设置上，风扇叶片采用轻量化钛合金材质，还原金属哑光质感与细微的加工纹理，压气机与涡轮叶片根据工作温度差异，分别赋予不同的高温合金材质表现，燃烧室区域添加耐高温陶瓷涂层的材质质感，机匣部分采用航空铝合金与高温钢的差异化材质表现，管路、紧固件等小部件分别赋予对应金属、橡胶材质属性。灯光布置采用影棚级三点布光，搭配局部补光突出叶片的曲面细节与剖视结构的层次感，通过柔和的阴影过渡强化各部件的空间位置关系，让观众可以直观理解涡扇发动机“外涵道产生主要推力、内涵道完成热力循环”的工作原理，整体设计既保证了结构还原的严谨性，也通过可视化渲染降低了航空发动机复杂结构的理解门槛。
