RC飞机用X80微型涡轮发动机结构模型

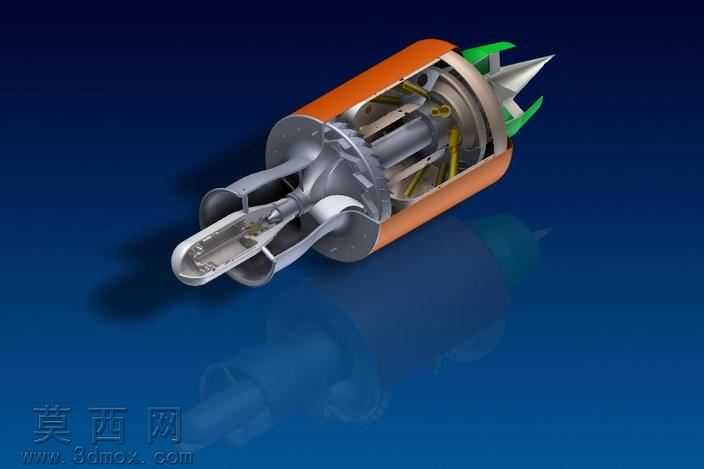

本模型为适配遥控航模飞机的X80微型涡轮发动机三维建模作品，建模过程围绕微型涡喷发动机的真实工作原理与结构逻辑展开，在三维建模软件中完成全零件的参数化搭建，完整还原了该款微型涡轮从进气端到喷口端的全部核心结构。建模阶段首先梳理微型涡喷的结构层级，从外部的机匣壳体开始，依次搭建内部的压气机组件、燃烧室结构、涡轮转子、传动轴系、尾喷口调节结构以及前端整流罩部件，每一个零件都按照微型涡喷的实际尺寸比例进行参数设定，保证各部件之间的装配间隙符合真实机械配合逻辑，可清晰展示转子与静子的位置关系、燃烧室的油气混合腔结构、压气机叶片的气动曲面形态。渲染阶段采用深蓝色渐变背景突出主体，对不同材质部件进行了精准的材质区分：外部机匣的橙色部分赋予哑光金属烤漆材质，金属壳体部分赋予拉丝不锈钢与铝合金材质，内部传动与叶片部件赋予高温合金的金属质感，前端整流锥与叶片的绿色部件赋予耐高温工程塑料材质，尾喷口的尖锐结构赋予抛光金属材质，通过光影调整突出内部结构的层次感，采用半剖视角展示，让观察者可以直观看到发动机内部的装配关系，无需拆解模型即可清晰识别每一个核心功能部件。设计思路上，该模型兼顾了结构展示性与航模适配性，既完整还原了真实涡轮发动机的工作逻辑结构，又针对RC航模的使用场景做了结构简化处理，去掉了冗余的非核心附属部件，保留了涡喷发动机最具代表性的压气、燃烧、做功、排气四大核心系统结构，叶片的曲面造型按照微型涡喷的气动需求做了弧度优化，传动轴的支撑结构、轴承位的细节都做了还原，机匣的固定卡扣、安装位也按照航模装机的实际需求做了预留，整体模型结构严谨，装配关系清晰，既可以作为航模爱好者了解微型涡喷结构的展示模型，也可以作为RC飞机动力系统设计的参考三维样例，通过半剖的渲染呈现方式，大幅降低了涡轮发动机内部结构的理解门槛，让复杂的航空动力结构可以直观清晰地展现出来。
