120毫米口径迫击炮火箭弹结构设计

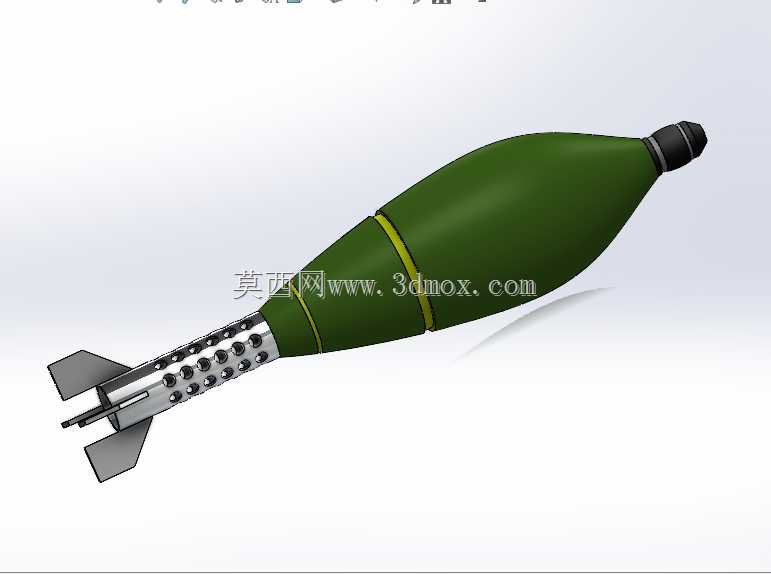

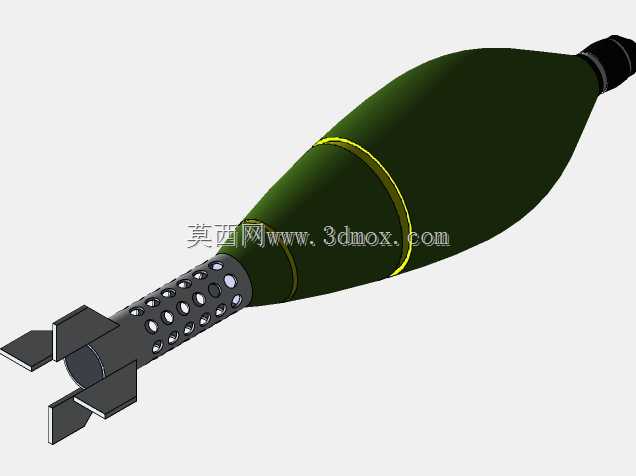

该款120毫米口径迫击炮火箭弹，主要适配营连级分队伴随火力支援场景，可在山地攻坚、阵地攻防、反工事作战中承担中近距离面杀伤与定点破障任务，相比传统同口径迫击炮弹，其自带的推进结构可进一步拓展有效射程，压缩前沿作战单位的火力空白区间，无需额外改装即可适配多数制式120毫米迫击炮发射平台，前线使用门槛较低。弹体整体采用流线型旋成体外形设计，头部为弧形触发引信安装段，可根据作战需求换装瞬发、延期等不同作用模式的引信模块，满足打击暴露步兵、轻型装甲目标、野战土木工事的多场景需求；战斗部段为变直径橄榄形结构，外壁光滑过渡，可有效降低飞行过程中的空气阻力，弹体中部设置的两道环形定心部，能够保证弹体在炮膛内的同轴定位精度，减少发射初始扰动，提升落点散布精度。弹体尾部为火箭推进段与稳定尾翼组合结构，推进段外壁开设多组对称排布的喷流孔，发射时尾焰可通过喷孔均匀向后喷出，为弹体出膛后提供额外飞行动力，同时避免偏流导致的弹体姿态失稳；尾部的四片固定式梯形尾翼，沿弹体轴线呈90度均匀分布，翼面角度经过气动优化，可在弹体飞行过程中提供稳定的导转力矩，保证弹体始终以头部朝向目标的姿态飞行，避免出现翻弹、偏航等问题。设计过程中严格遵循弹药通用安装边界要求，弹体最大直径严格控制在120毫米口径公差范围内，尾翼收拢状态下的最大外廓尺寸小于炮管内径，可顺利完成装填、击发全流程；各段结构采用模块化设计思路，引信段、战斗部段、推进段、尾翼段均设置标准连接接口，可单独拆分更换，便于平时的存储维护与战时的快速组装，弹体重心经过反复配平调整，位于弹体轴线靠前位置，兼顾飞行稳定性与末端着靶的侵彻角度要求，能够保证战斗部装药的有效作用效率。
