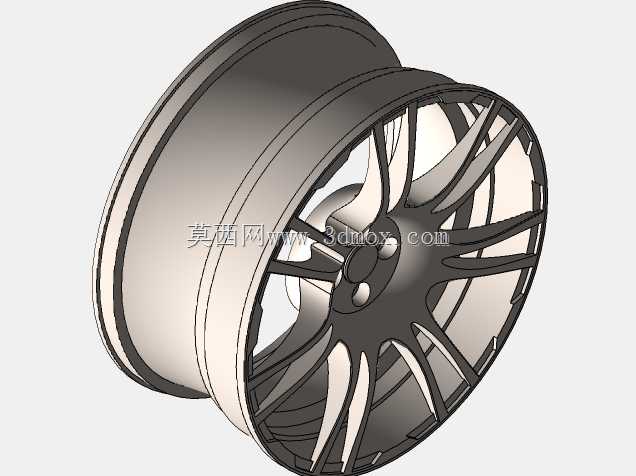

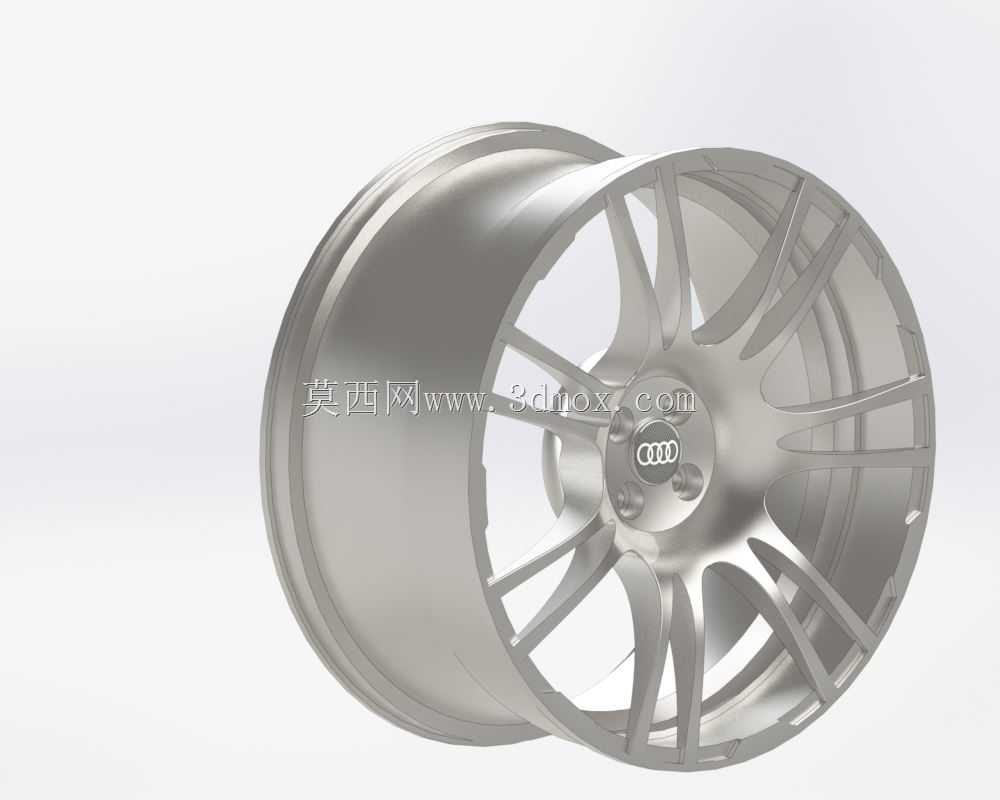

奥迪运动款多辐式汽车轮毂结构设计

这款轮毂的设计首先围绕乘用车行驶工况的受力需求展开，轮辐采用多辐条分叉式布局，在保证辐条整体抗弯截面模量的前提下，通过辐条间的镂空区域优化刹车系统的散热风道，车辆连续制动时，轮辐间隙可引导气流直接冲刷刹车卡钳与制动盘表面，避免制动热衰减带来的安全隐患。从安装边界来看，中心定位孔严格匹配奥迪车型的轴头尺寸，配合周围均布的螺栓孔位，可实现与原车转向节的精准同轴定位，安装面的平面度公差控制在0.05mm以内，避免高速行驶时车轮出现端面跳动。轮辋部分采用等强度变截面设计，胎圈座位置的壁厚略高于轮辋中段，既可以承受轮胎充气后的周向张紧力，也能在车辆过弯承受侧向载荷时，避免胎圈与轮辋发生脱开风险。在实际应用场景中，这类运动风格轮毂除了满足日常城市道路的行驶需求，也可适配轻度赛道驾驶场景，辐条的造型经过空气动力学优化，行驶过程中可在轮拱内部形成有序的气流路径，减少轮腔紊流带来的行驶阻力。设计过程中优先考虑了动平衡配重的安装便利性，轮辋边缘预留了标准的平衡块安装槽，无需额外粘贴外置配重块即可完成动平衡校准，同时轮辐背面预留了刹车卡钳的避让空间，可兼容大尺寸多活塞刹车套件的升级需求，无需额外加装法兰盘调整轮距。轮缘位置做了小圆角过渡处理，既可以避免轮胎拆装时被锐边划伤，也能在车辆低速蹭到路沿时，减少轮缘表面的磕碰损伤概率。整体结构在建模时通过有限元仿真验证了径向冲击、弯曲疲劳等多项工况的受力表现，辐条与轮辋的连接位置做了圆弧过渡，消除应力集中点，满足乘用车轮毂的强度安全标准。
