挖掘机反铲作业工作装置结构设计

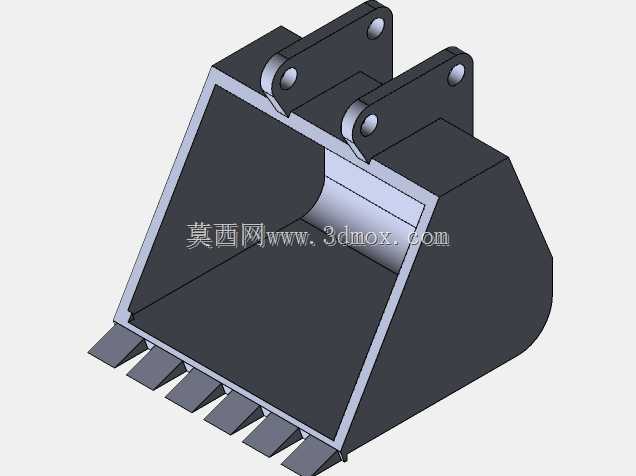

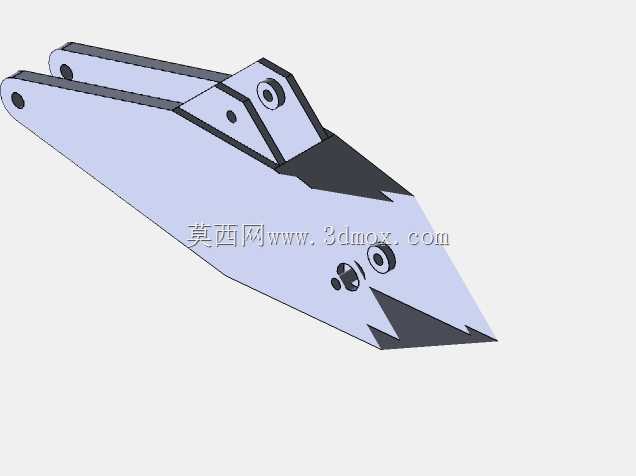

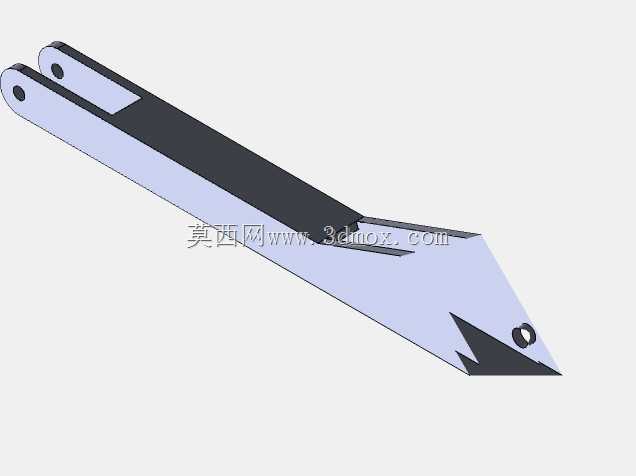

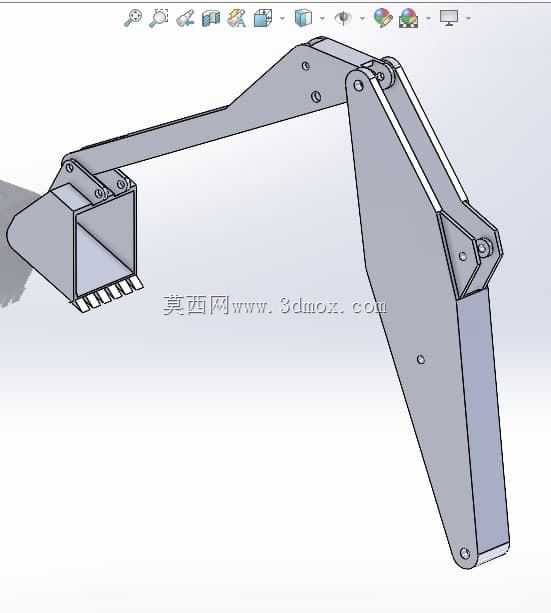

反铲作为土方施工场景中应用最广泛的工作装置，主要适配中小型履带或轮式挖掘机，承担停机面以下的基坑开挖、管沟掏挖、散料装卸、边坡修整等作业任务，在市政管网施工、房建基础开挖、农田水利修整、矿山表层剥离等工况中都有极高的使用频次。这套反铲工作装置采用经典的铰接式连杆结构，整体由动臂、斗杆、铲斗以及配套的铰接销轴、连接耳板组成，各部件之间通过销轴实现转动自由度，配合液压油缸的伸缩动作，可完成挖掘、提升、回转、卸料的完整作业循环。从结构设计逻辑来看，动臂采用变截面箱型焊接结构，上翼缘与下翼缘板根据受力分布做了变厚度处理，在油缸铰接点、车架铰接点、斗杆铰接点这些应力集中区域，都额外增设了加强筋板与加厚衬套，避免长期重载作业下出现焊缝开裂、销轴孔变形的问题；斗杆同样采用箱型焊接结构，长度参数匹配动臂的作业半径范围，保证最大挖掘深度时的斗杆受力角度处于合理区间，减少液压油缸的侧向负载。铲斗部分根据通用土方作业需求设计，斗唇部位预留了斗齿安装位，斗齿采用可更换式结构，斗底与侧壁的过渡圆弧经过优化，既能减少挖掘时的物料切入阻力，也能避免卸料时的物料粘附残留，斗背与斗杆、摇臂的铰接点位置经过反复校核，保证铲斗在整个收斗行程中传动角始终处于合理范围，不会出现传动死点。在安装边界方面，动臂根部的铰接孔位间距、销轴直径都匹配对应吨位挖掘机的上车架安装座尺寸，各液压油缸的铰接点位置也与主机液压系统的行程参数匹配，不需要额外改动主机结构即可完成装配；作业范围上，这套结构可覆盖对应吨位挖掘机的常规挖掘半径、挖掘深度与卸料高度，动臂举升角度、斗杆摆角、铲斗转角的参数组合，可满足不同工况下的作业姿态需求，比如在挖窄沟时可调整斗杆角度实现垂直下挖，修边坡时可通过复合动作保持铲斗切削角度恒定。结构建模过程中，所有铰接孔都做了同轴度公差约束，各部件的运动行程都做了干涉检查，确保全作业姿态下部件之间不会出现碰撞，连接耳板的厚度、销轴的直径都根据额定挖掘力做了强度校核，保证重载挖掘时的结构刚性，不会出现明显的形变影响作业精度。
