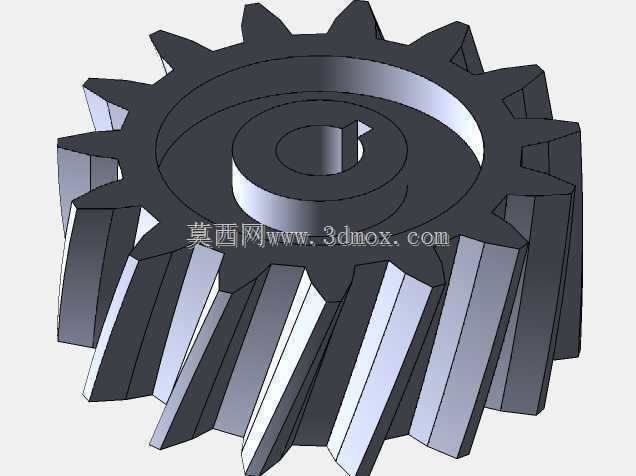

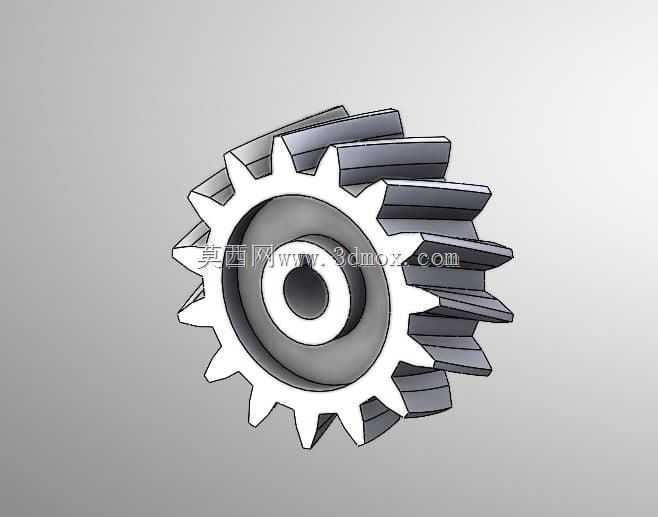

SolidWorks设计的工业传动用斜齿轮结构

　　在各类需要平稳动力传递的工业传动场景中，斜齿轮是应用极为广泛的核心传动零件，相较于直齿圆柱齿轮，其轮齿沿螺旋线方向排布的结构特性，让啮合过程从齿端的点接触逐步过渡到全齿面的线接触，再逐步脱离啮合，能大幅降低传动过程中的冲击、振动与运行噪音，尤其适配中高速、重载的传动工况。这类斜齿轮常被应用在机床主轴传动箱、汽车变速器、工业减速机、自动化输送设备的动力模组中，承担改变传动扭矩、调整转速、传递旋转动力的核心作用，在需要正反转频繁切换的传动工位，斜齿轮的啮合重合度优势也能有效降低齿面的局部载荷冲击，延长零件的整体服役寿命。

　　从设计思路来看，这款斜齿轮的建模过程首先从基础参数匹配入手，先确定端面模数、齿数、压力角、螺旋角这些核心啮合参数，螺旋角的选取直接影响齿轮的轴向力大小与啮合重合度，常规工业传动场景下螺旋角多选取8°到20°区间，平衡轴向承载与传动平稳性的需求。建模时先绘制端面的齿廓渐开线，通过螺旋线扫描生成单个轮齿的实体特征，再通过圆周阵列完成全部轮齿的构建，中心的轴孔与键槽结构则根据配套传动轴的尺寸做匹配设计，轴孔的公差带选取要结合传动的定心精度要求，过盈配合或间隙配合的选择直接影响装配后的传动同轴度，键槽的位置与尺寸则要符合平键连接的标准规范，保证扭矩传递过程中不会出现键侧压溃、松脱的问题。

　　从外形尺寸与安装边界来看，这款斜齿轮的齿顶圆、齿根圆尺寸严格按照参数计算结果生成，轮齿的齿宽尺寸结合传动载荷做匹配，齿宽过大会导致载荷沿齿向分布不均的问题加剧，齿宽过小则无法满足额定扭矩的传递需求。安装时需要注意配对齿轮的中心距偏差控制，中心距过大易导致齿侧间隙过大、传动回差超标，中心距过小则会加剧齿面磨损甚至出现卡齿问题；同时斜齿轮传动会产生轴向分力，安装时配套的轴承需要选取能承受轴向载荷的类型，比如角接触球轴承或圆锥滚子轴承，抵消传动过程中的轴向窜动，保证齿轮啮合的齿面接触面积符合设计要求。

　　在实际设备运行中，斜齿轮的齿面粗糙度、热处理工艺也会直接影响使用性能，常规工况下齿面会做调质或表面淬火处理，提升齿面的耐磨性能与接触疲劳强度，建模过程中预留的齿顶间隙、齿侧间隙也需要符合传动公差标准，避免热胀冷缩导致的传动卡滞。这类斜齿轮的结构设计没有多余的工艺冗余，轮齿与轮毂的过渡位置做了圆角处理，降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题，轮毂的轴向长度则根据安装轴的支撑跨度做匹配，保证装配后齿轮的轴向定位可靠，不会出现运行过程中的轴向窜动偏移。
