带安装座法兰式V型导向滚轮组件

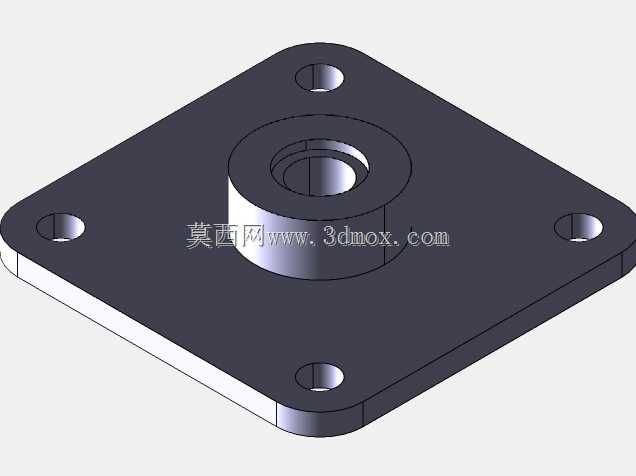

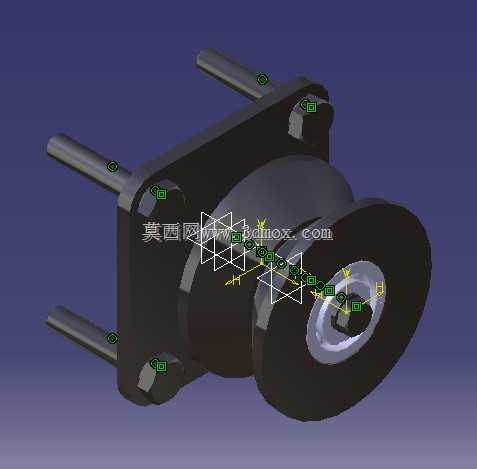

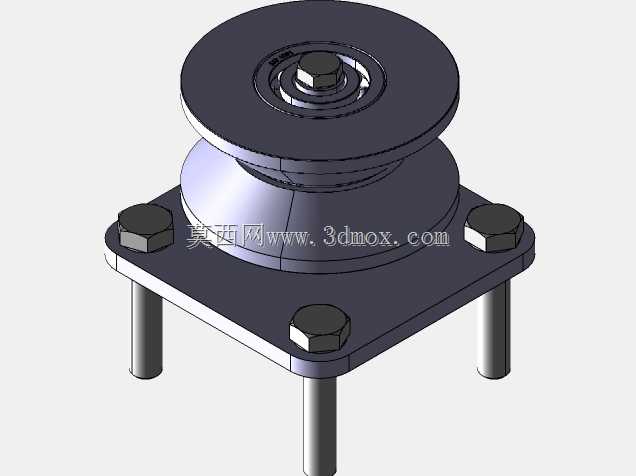

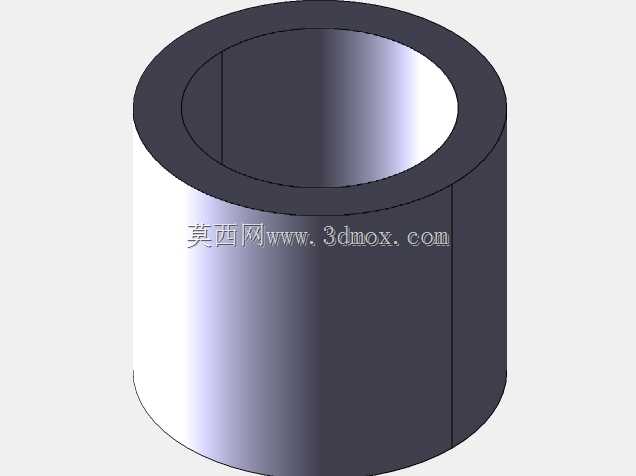

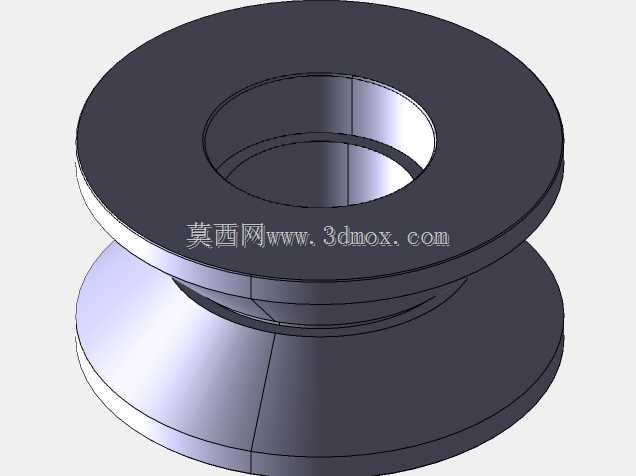

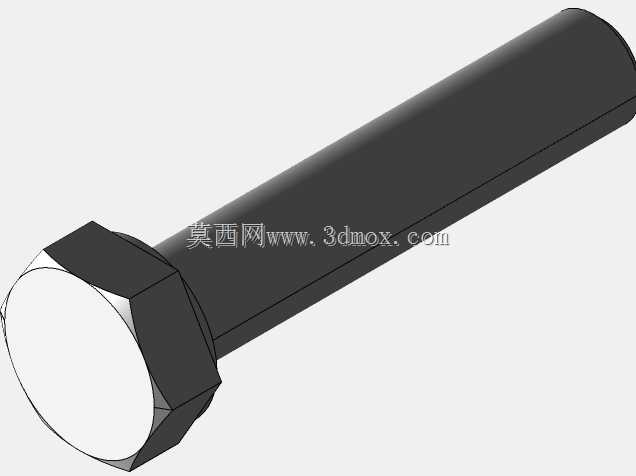

这款V型导向滚轮组件，主要应用在各类需要精准直线导向、轻载传动输送的工业场景中，常见于自动化生产线的物料滑移导向、小型工装夹具的位移导向、轻型输送线的侧边定位导向，也可配套在非标自动化设备的滑动机构中，为运动部件提供顺滑的滚动支撑，减少滑动摩擦带来的阻力损耗与部件磨损，同时通过V型轮槽的结构限制配合件的横向窜动，保障运动轨迹的直线度与稳定性。从实际用途来看，该组件属于集成式的导向支撑部件，无需额外搭配复杂的安装支架，自身集成了安装固定座与滚轮主体，能够直接通过安装座上的固定点位完成整机装配，大幅降低现场安装的调试难度，减少零散配件的装配误差。产品功能特性上，滚轮主体采用V型槽结构设计，能够适配圆形导轨、V型导轨等多种导向配合件，轮体与安装座之间内置转动支撑结构，保障滚轮转动顺滑无卡滞，安装座采用方形法兰式结构，三个伸出的安装支脚均匀分布在座体侧面，每个支脚都预留了对应的安装孔位，能够实现三点式稳定固定，避免组件在承受径向载荷时出现偏转松动。从设计思路来看，该组件优先考虑了安装便捷性与运行稳定性的平衡，将固定结构与滚轮转动结构做了一体化集成设计，省去了用户自行设计滚轮安装支架的步骤，轮体的V型槽角度经过合理匹配，既能够保证与导向件的接触面积足够承载额定载荷，又不会因为接触面积过大增加不必要的转动阻力，安装座的支脚长度与孔位间距经过优化，在保证固定强度的前提下尽可能压缩了整体的安装占用空间，适配更多紧凑安装空间的设备需求。外形尺寸与安装边界方面，该组件整体为同轴式布局，轮体突出于安装座前端，安装座的三个支脚沿座体圆周方向均匀分布，安装时需要预留对应支脚的固定操作空间，轮体的V型槽中心与安装座的定位基准面保持同轴，装配时仅需要保证安装座的基准面与设备安装面贴合，即可保障滚轮的导向精度，组件整体轴向长度紧凑，不会过多占用设备的轴向安装空间，能够适配各类薄型安装板的装配需求，轮体的外径尺寸经过匹配设计，在满足导向行程需求的同时，不会因为轮径过大增加整体结构的重量。
