民用航空大涵道比涡轮喷气发动机结构

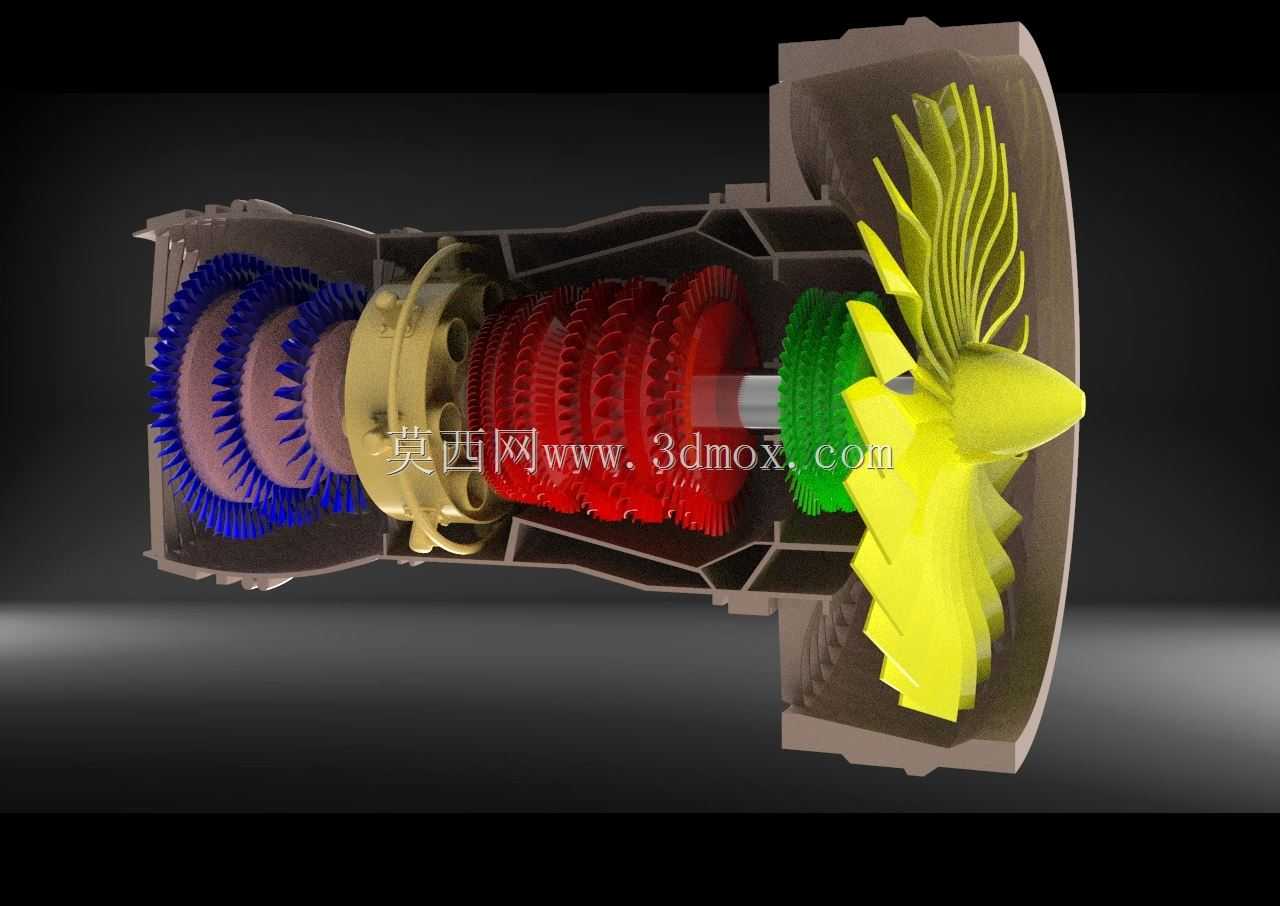

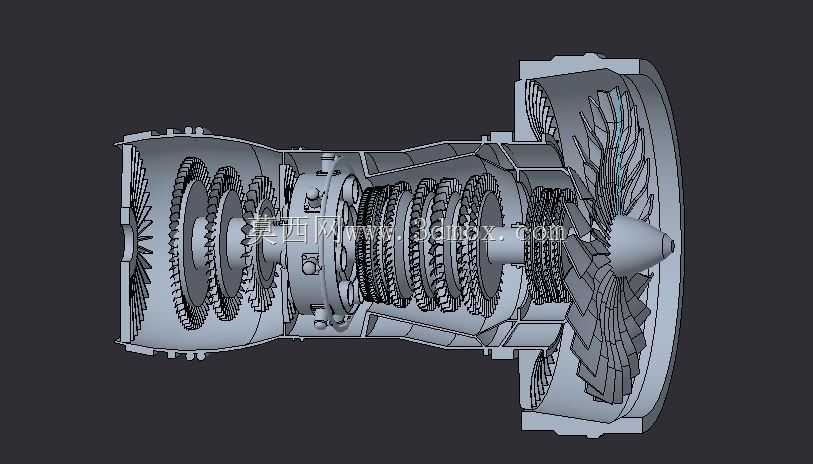

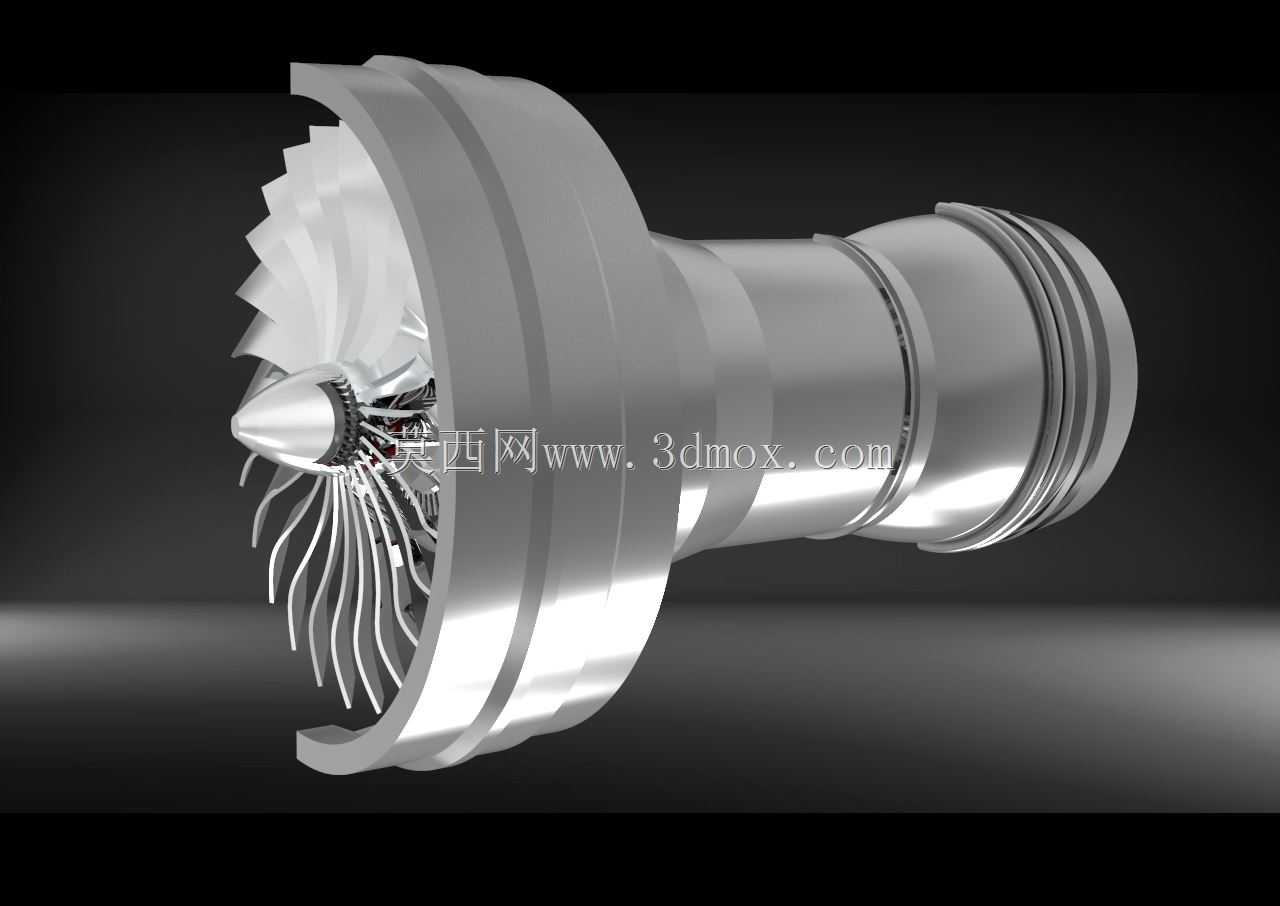

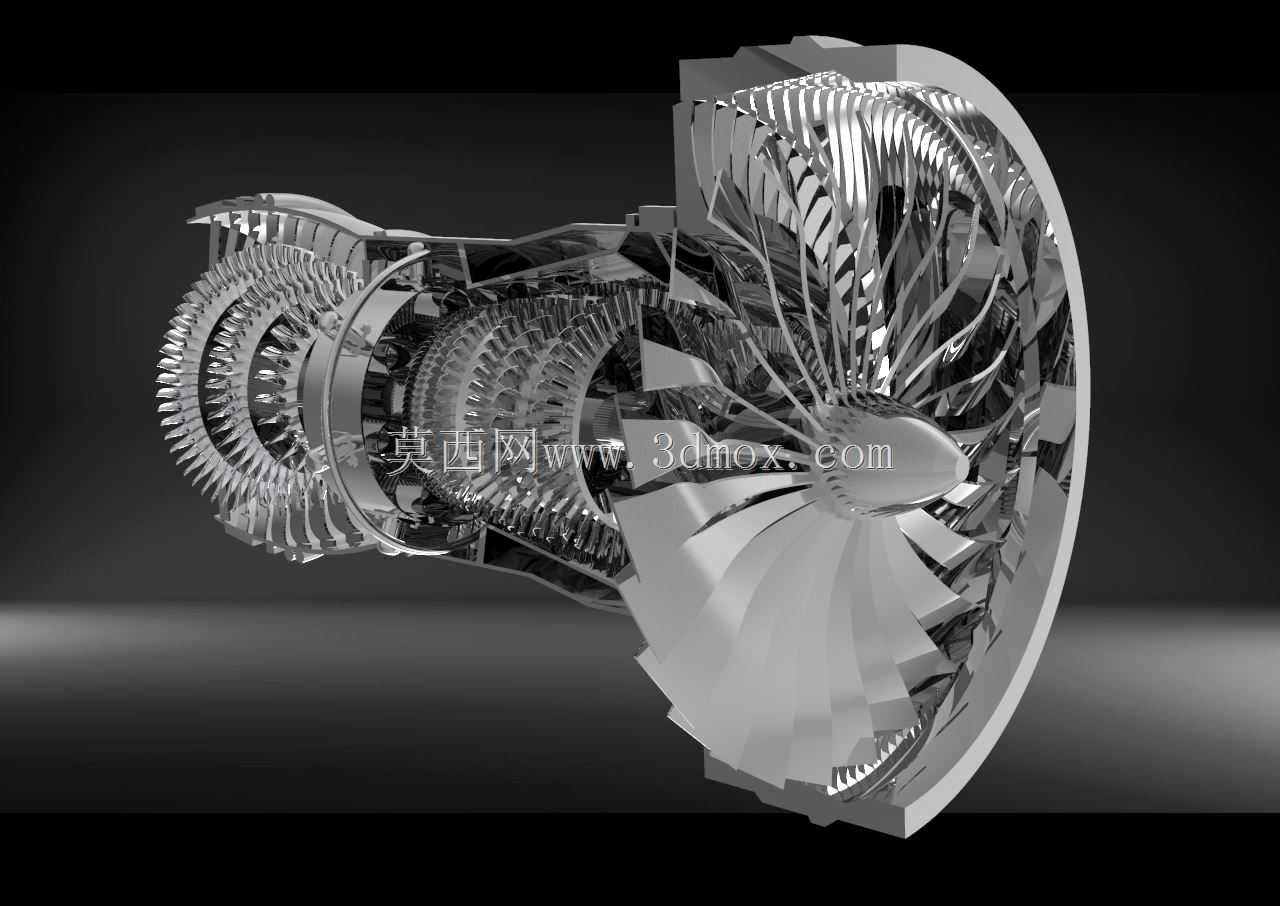

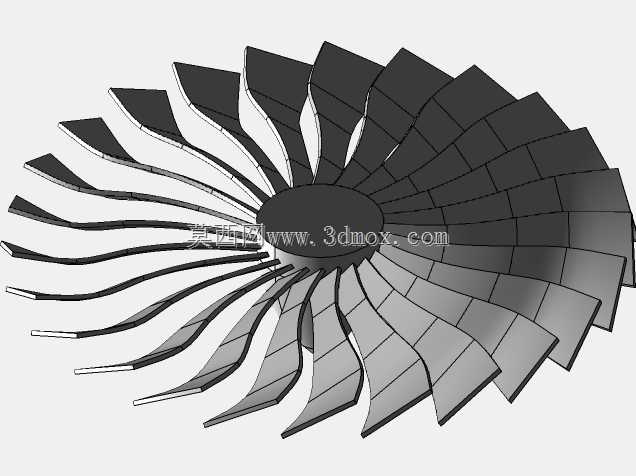

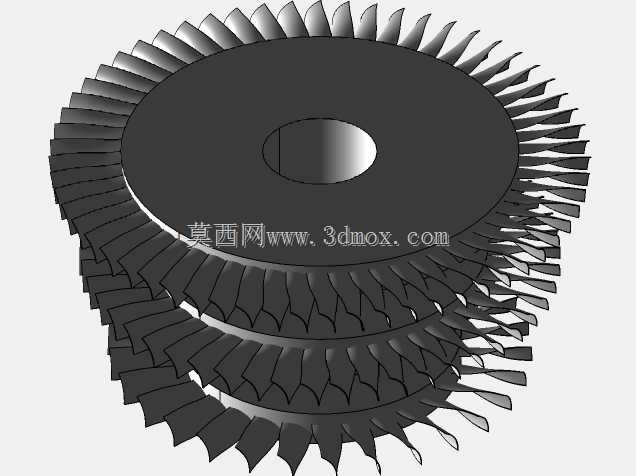

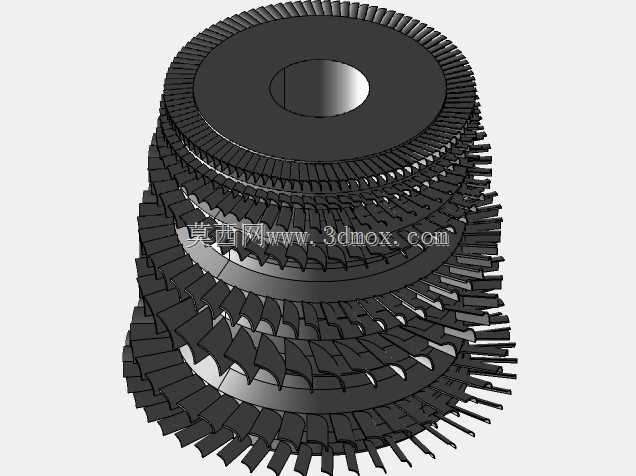

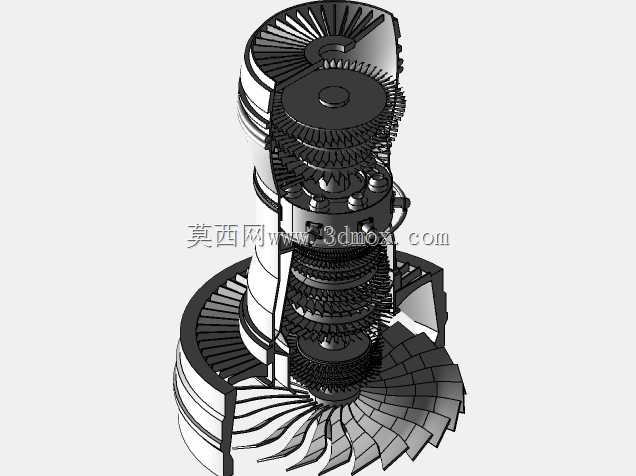

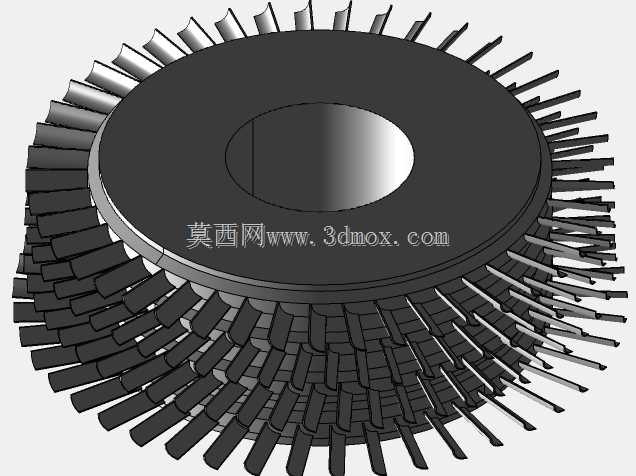

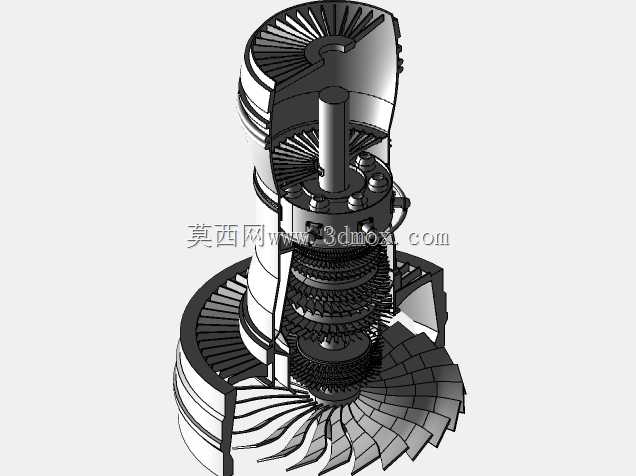

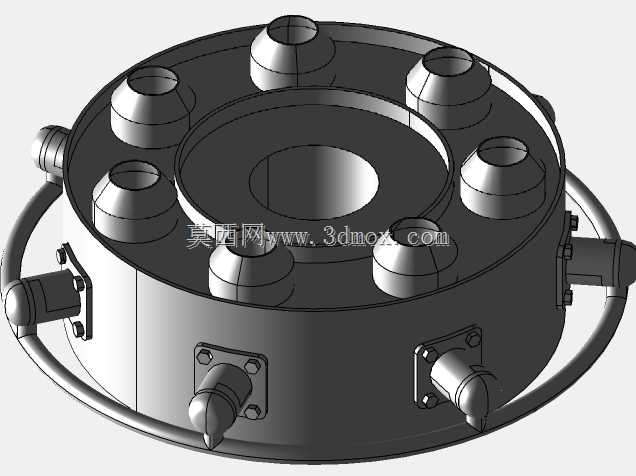

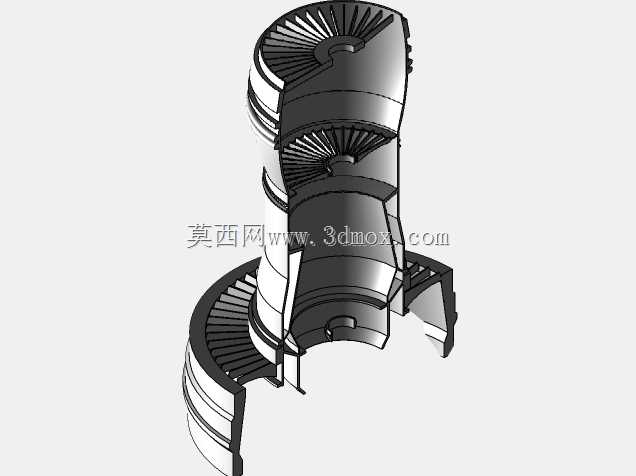

该三维结构还原的是当前干线民航客机核心动力单元的完整内部构造，覆盖从进气道前端风扇到尾喷口的全段气动与传动链路，可直接用于航空动力教学演示、机务维修实训场景的结构拆解展示，也能为新型通航动力的前期方案论证提供直观的结构参考。作为亚音速民航机型的核心动力输出装置，这款喷气发动机的核心用途是通过多级压气机压缩来流空气，在燃烧室与航空煤油充分混合燃烧后，驱动高低压涡轮转动，同时带动前端大直径风扇产生占总推力七成以上的外涵道冷流，配合内涵道高温喷气共同为飞机提供巡航阶段的持续推进力，同时还能为机上空调、液压、电力系统提供引气与轴功率输出。从功能特性来看，模型完整还原了大涵道比涡喷的典型结构特征：前端采用宽弦空心风扇叶片设计，单级风扇即可完成外涵道气流的加速增压，叶片前缘做了抗鸟击的加厚圆弧处理，叶身型线经过多轮气动优化，能在高亚音速来流条件下保持较高的增压效率；风扇后依次布置低压压气机、高压压气机段，每级压气机的叶片角度、轮盘直径逐级变化，实现气流的逐级压缩提压，压气机机匣内壁设计有可调放气活门结构，可在不同工况下调整放气量，避免发动机出现喘振工况；燃烧室采用环形短舱结构，搭配多组离心式燃油喷嘴，能保证燃油与高压空气的充分掺混，提升燃烧效率同时降低氮氧化物排放；高低压涡轮采用空心气冷叶片设计，可引导压气机段引出的低温气流在叶片内部流道循环，隔绝燃烧室出口的上千度高温燃气，延长涡轮部件的使用寿命；尾喷管采用收敛-扩张过渡构型，可根据飞行速度调整排气流态，提升不同工况下的推力转化效率。在设计思路上，该结构严格遵循航空发动机的气动匹配原则，所有转动部件的同轴度公差控制在微米级，保证高低压转子在每分钟上万转的工况下保持稳定运转，避免出现振动超限问题；机匣段采用分段拼接的设计逻辑，不同功能段的机匣预留了对应的安装边与螺栓孔位，可满足日常维护时的单元体快速拆解更换需求，无需对整台发动机进行完全分解。从安装边界来看，该发动机的吊挂安装节位于核心机匣的上部承力框架位置，可通过前后两个主安装节与机翼吊挂结构连接，传递发动机的推力与自身重量，整体径向尺寸满足主流窄体客机的发动机短舱安装空间要求，轴向长度匹配机翼前缘到吊挂后缘的距离区间，进气道唇口与机翼前缘预留了足够的防冰间隙，尾喷口与机翼后缘、襟翼结构保持安全距离，避免高温排气对机体结构造成烧蚀，同时外涵道机匣上预留了燃油管路、滑油管路、传感器线缆的敷设槽位，可直接对接飞机的各系统接口。
