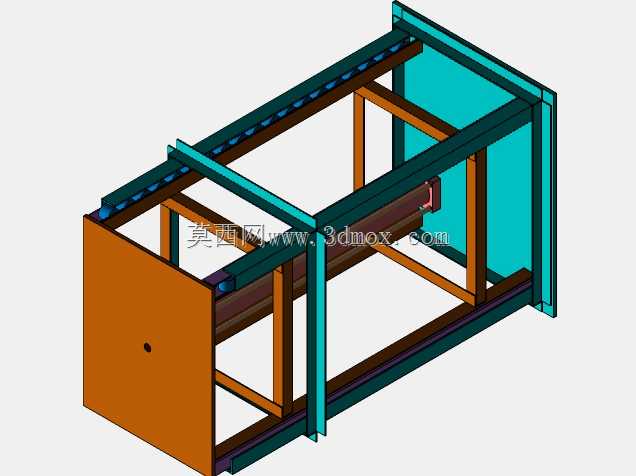

型材拼接式设备承载机架结构设计

该机架结构主要应用于工业生产场景中各类中小型加工、检测、输送类设备的主体承载支撑，可作为自动化产线单机设备的外框架基体，适配车间内固定式安装的生产工位，为设备内部的功能组件、传动部件、防护面板提供稳定的安装基准与受力承载。在实际生产使用中，这类机架承担着整台设备的全部静载荷与运行过程中的动载荷，需要抵消设备运行时传动部件产生的振动，避免设备运行出现位置偏移，同时为外围的防护钣金、操作面板、电气元件安装提供预留的安装点位，保障设备整体结构的稳定性与运行可靠性。从功能特性来看，该机架采用分体式型材拼接结构，主体受力框架采用矩形型钢搭建主承力梁，纵向与横向的支撑梁通过合理的排布形成稳定的受力体系，长向布置的安装导轨可适配不同尺寸的内部功能组件安装，侧边预留的整面安装位可固定防护挡板或电气安装板，前端的封闭面板可对内部结构形成防护，避免生产过程中的粉尘、切削杂物进入设备内部，同时也能隔绝设备内部运动部件与操作人员的直接接触，提升设备使用的安全性。在设计思路上，该结构优先考虑了加工与装配的便捷性，所有梁体均采用标准型材裁切后拼接，无需复杂的定制铸锻件，可有效降低生产制造成本，梁体的排布遵循受力传递路径优化原则，主承力梁沿设备长度方向通长布置，横向支撑梁按照受力分布间隔设置，将上部载荷均匀传递到底部的安装基面上，同时预留了充足的内部操作空间，方便后期设备内部组件的安装调试与维护检修。从安装边界来看，该机架为长方体开放式框架结构，整体长宽高比例适配常规中小型工业设备的安装需求，底部框架可直接通过膨胀螺栓与车间地面固定，或搭配脚轮组成移动式设备载体，各梁体上预留的安装孔位可兼容不同规格的螺栓连接，侧边与端面的安装面平面度满足钣金防护件的安装密封要求，整体结构在保证承载强度的前提下尽可能简化了结构复杂度，既能够满足常规工业设备的承载使用需求，也具备较好的改装拓展性，可根据不同的设备功能需求在梁体上加装额外的安装支架，适配不同的生产使用场景。
