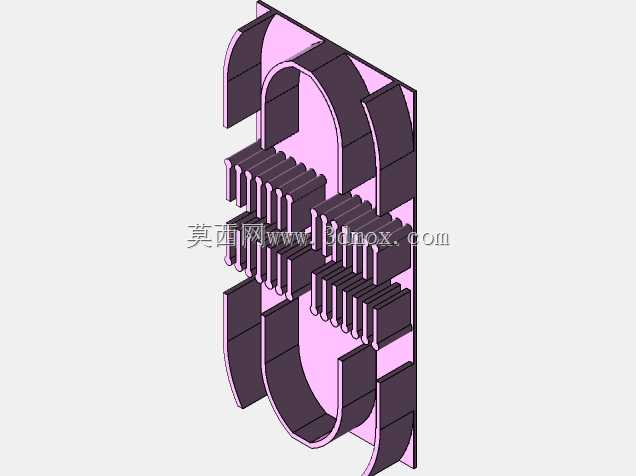

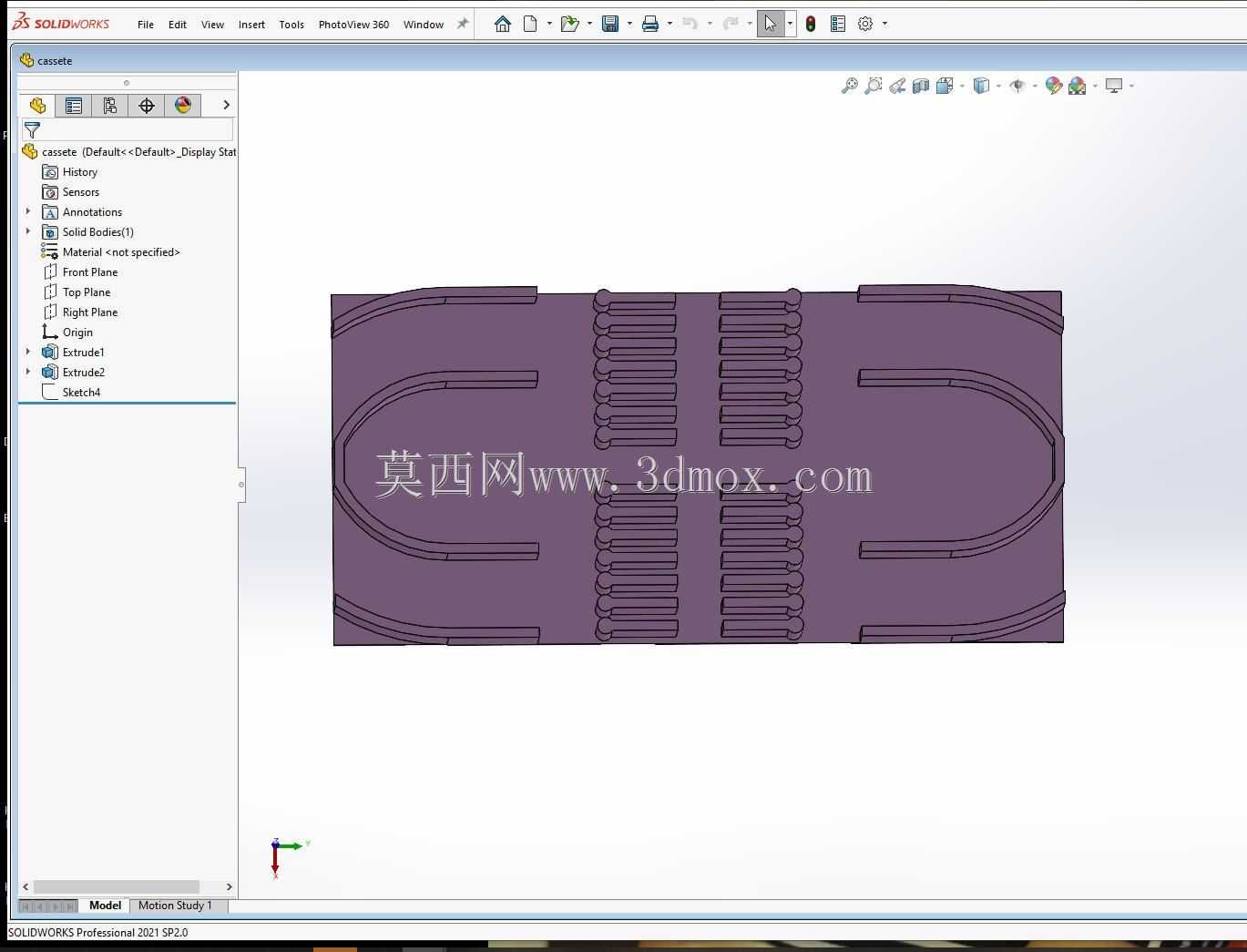

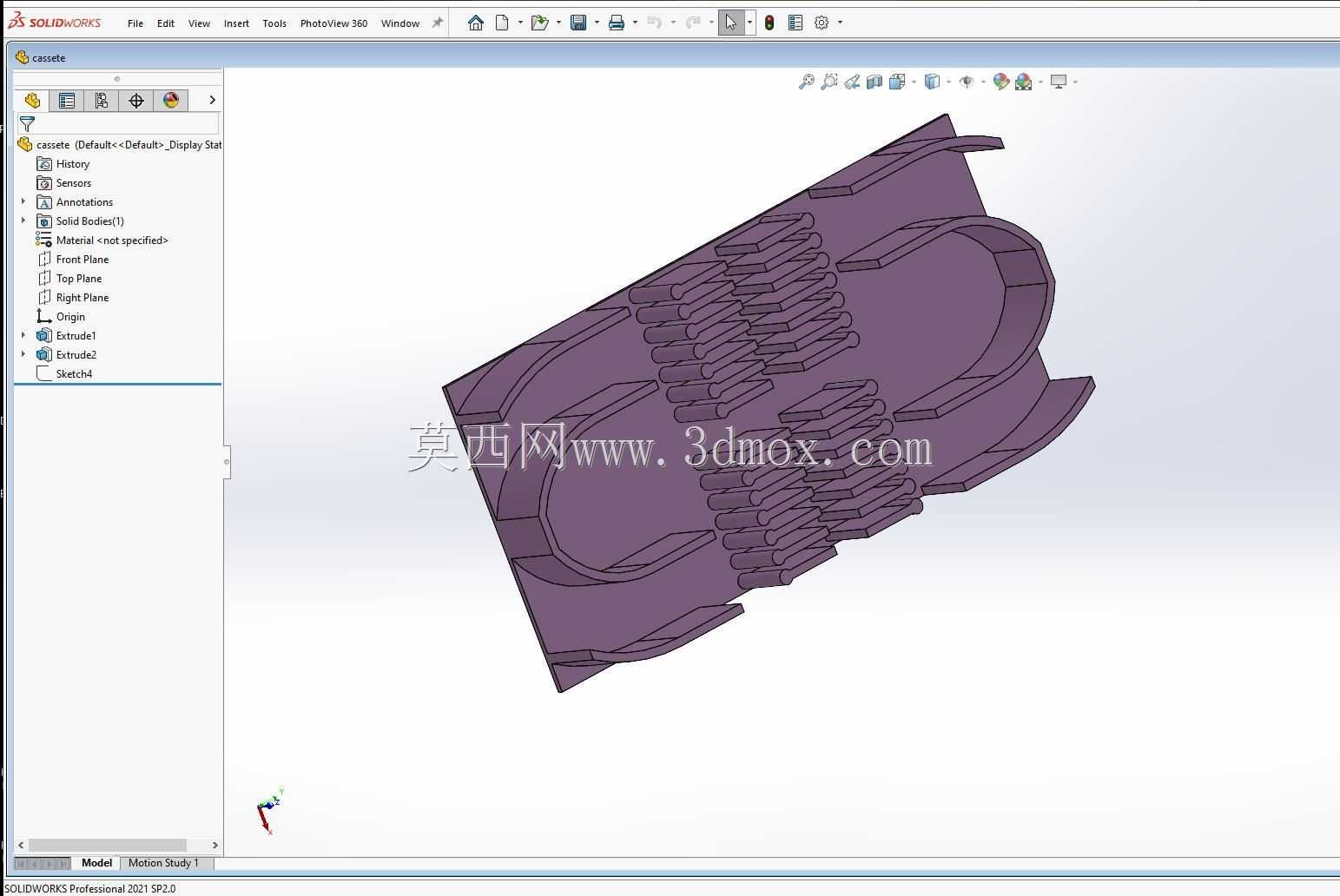

可拼接组合式塑料托盘承载盒结构设计

这款可拼接托盘盒主要面向生产车间物料周转、仓储零散货品规整、流水线工位物料暂存等场景设计，能够替代传统一体式托盘与零散收纳盒，解决小批量多品类物料存放时容器适配性差、空间利用率低的痛点。在实际生产流转场景中，这类托盘盒可根据待承载物料的外形尺寸、存放数量灵活拼接组合，既可以单盒独立存放小型电子元器件、五金紧固件、精密加工小零件，也可以多盒拼接形成大面积承载平面，放置尺寸稍大的半成品加工件，适配不同工位的物料存放需求。从功能特性来看，该托盘盒采用侧边互锁拼接结构，盒体边缘设置有对应卡扣与卡槽，拼接时无需额外辅助连接件，相邻盒体对齐后按压即可完成锁合，拼接后整体结构稳定，搬运过程中不会出现错位脱开的情况；盒体内部设置有阵列式加强筋结构，在不增加整体壁厚的前提下大幅提升盒体的承重能力，避免盛放较重金属零件时出现盒底弯折变形的问题；盒体两端设置有弧形握持位，方便操作人员单手搬运转移，同时边缘做了圆弧倒角处理，没有尖锐毛刺，搬运使用过程中不会划伤操作人员手部。在设计思路上，这款托盘盒优先考虑了模块化适配性，所有拼接单元采用统一的卡扣间距与外形模数，不同批次生产的同规格托盘盒均可自由拼接组合，无需担心适配问题；结构设计上采用等壁厚设计，适配注塑成型工艺要求，拔模角度设置合理，能够有效降低注塑生产时的脱模难度，减少生产过程中的不良率；加强筋的排布方向同时兼顾了承重受力方向与拼接时的结构强度，筋条高度不超过盒体内壁高度，不会影响物料在盒内的平铺放置。从安装与使用边界来看，单块托盘盒的外形尺寸适配常规仓储货架的层板分格尺寸，单盒拼接后可自由组合成适配货架层宽、流水线工位台面尺寸的整体承载面，盒体底部设置有浅定位凸台，放置在光滑台面或者货架层板上时能够起到防滑定位作用，避免托盘盒受外力碰撞出现滑移；单盒额定承载范围内可满足常规工业小零件的存放需求，拼接后的整体承载面可根据拼接数量扩展承载面积，无需更换整套承载容器即可适配不同尺寸的物料存放需求，大幅降低生产现场的容器采购与管理成本。
