割草机线轴固定替换支架结构设计

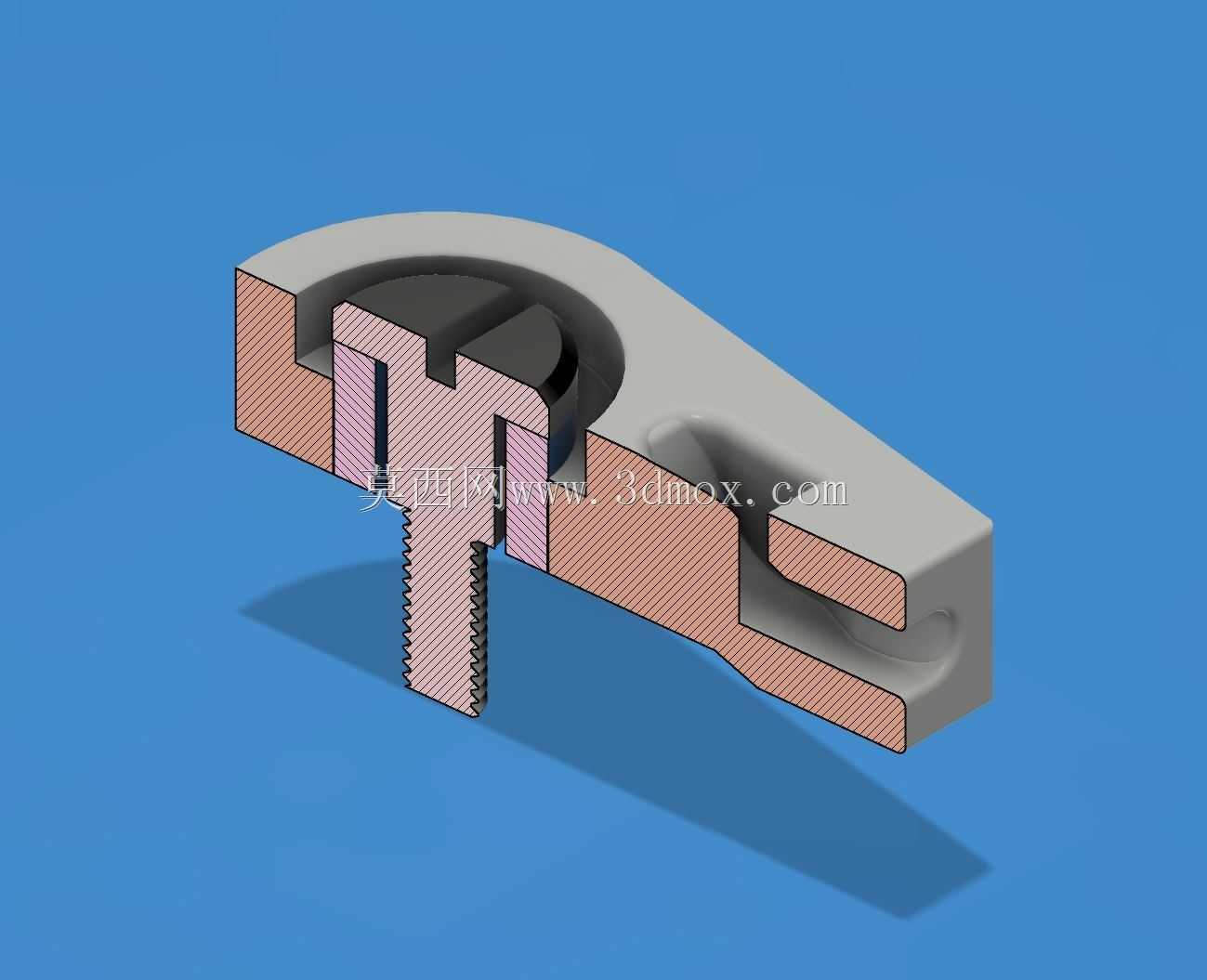

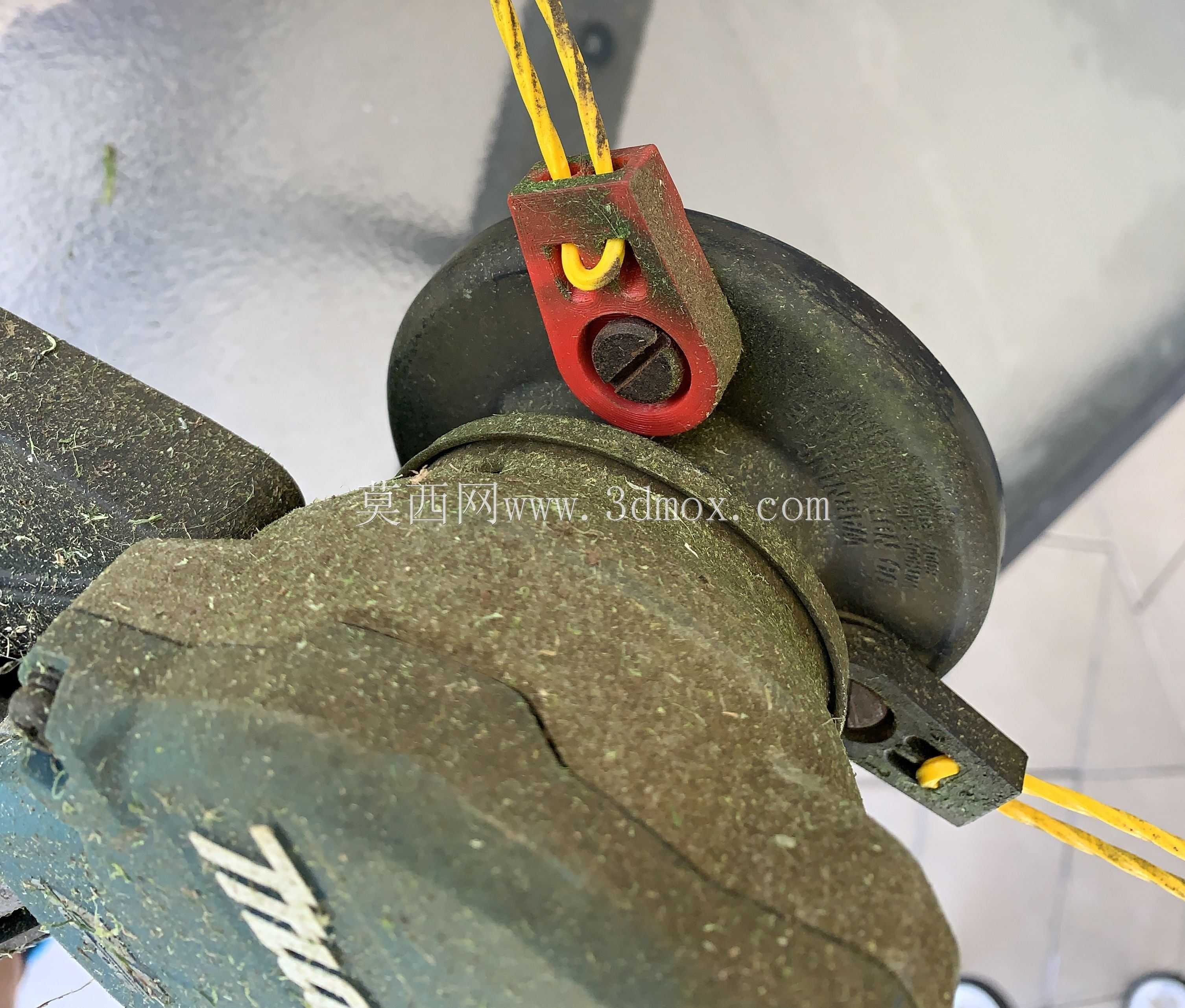

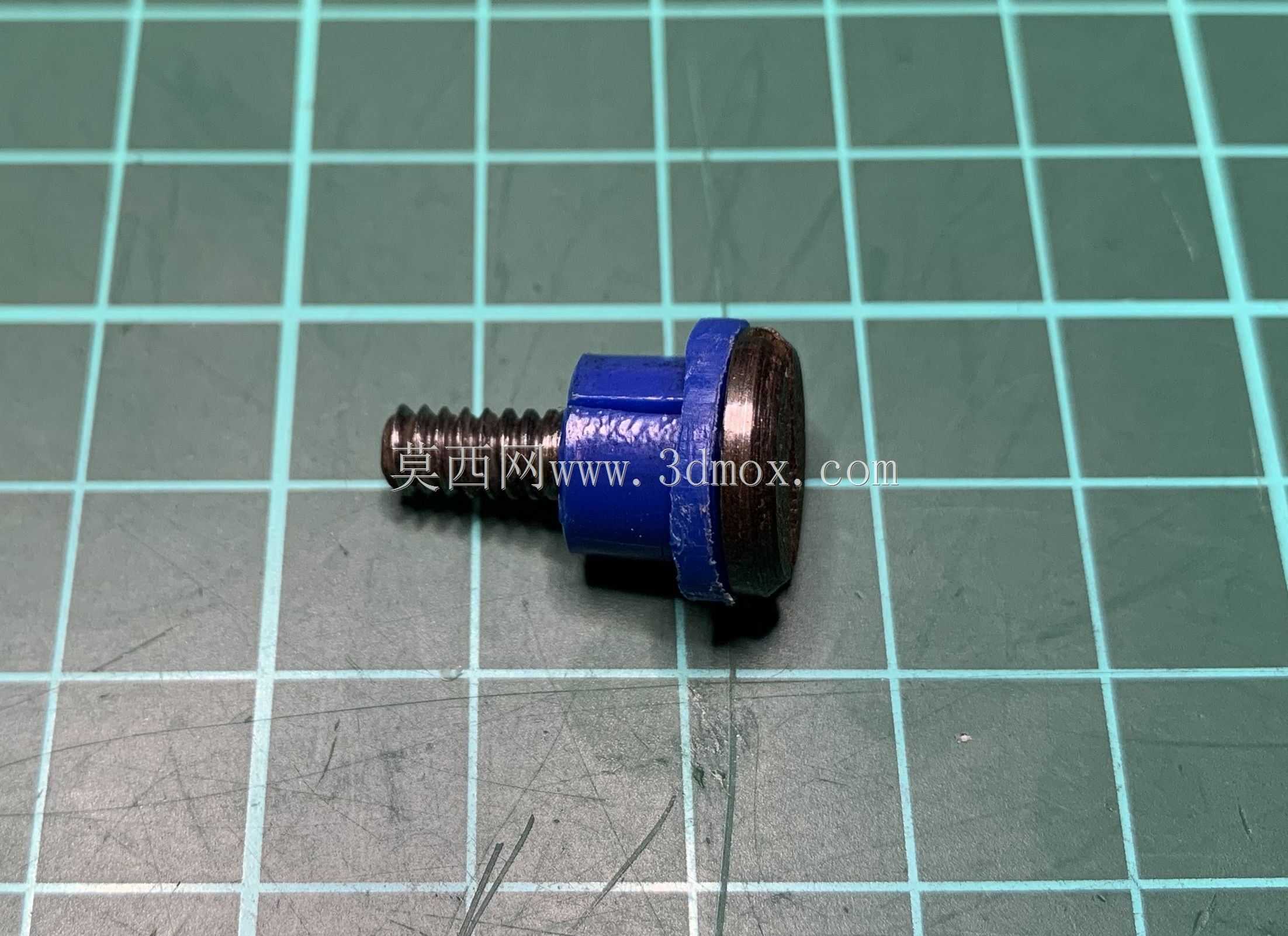

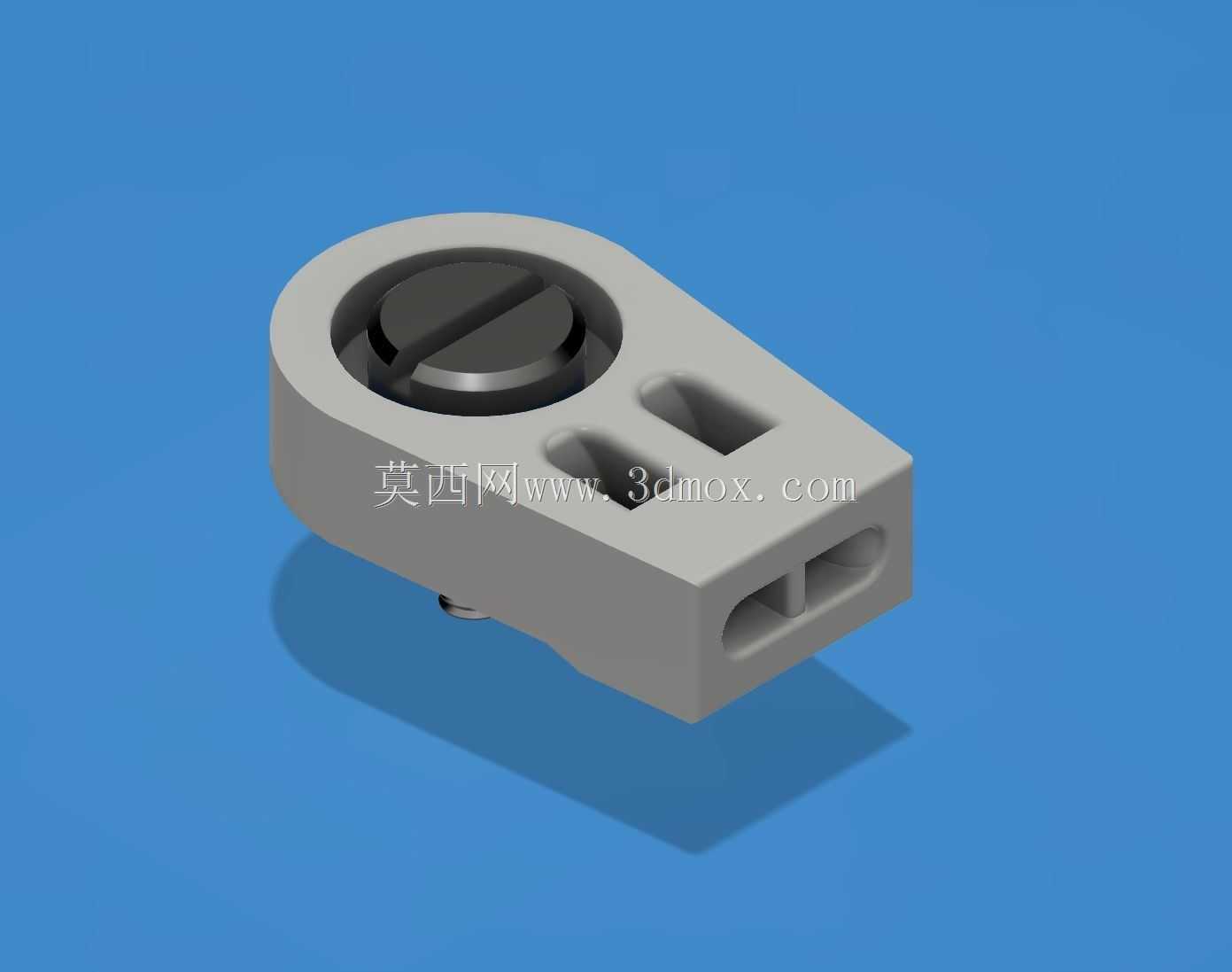

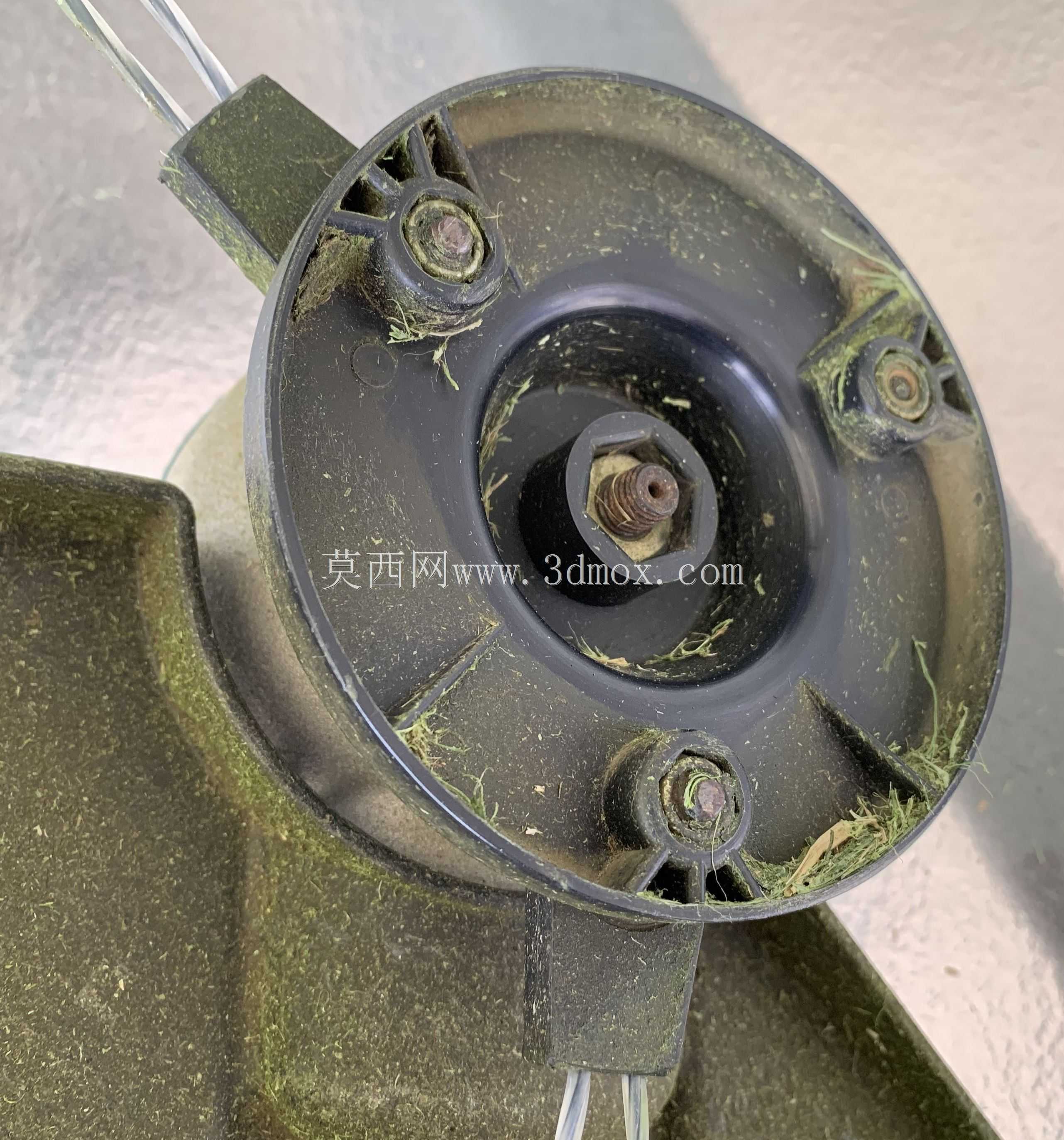

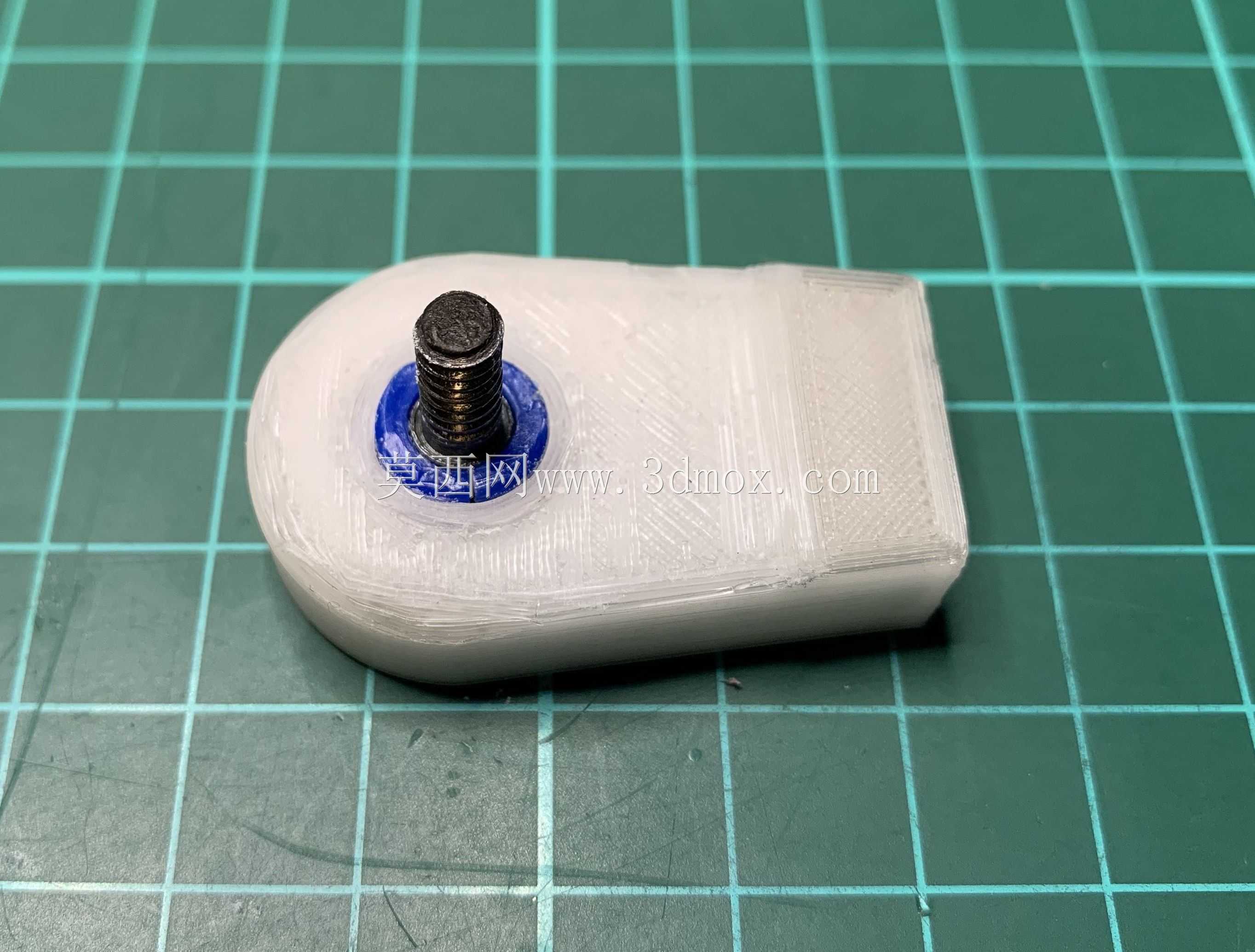

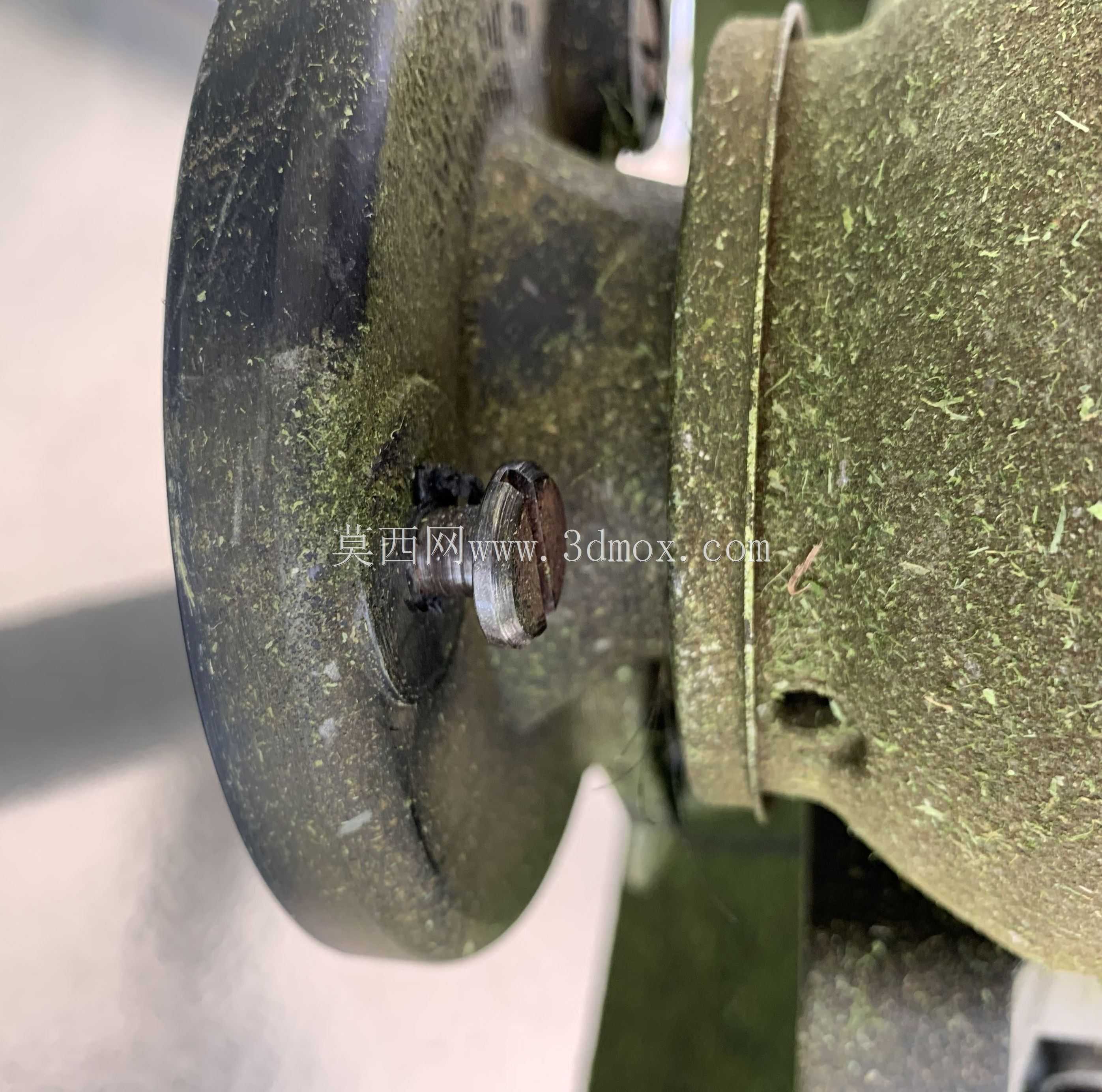

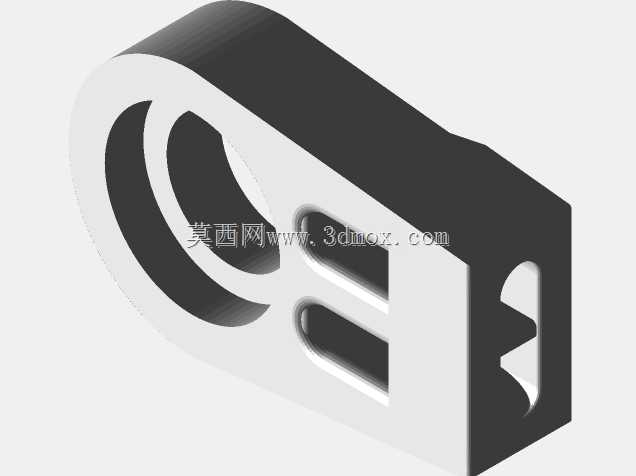

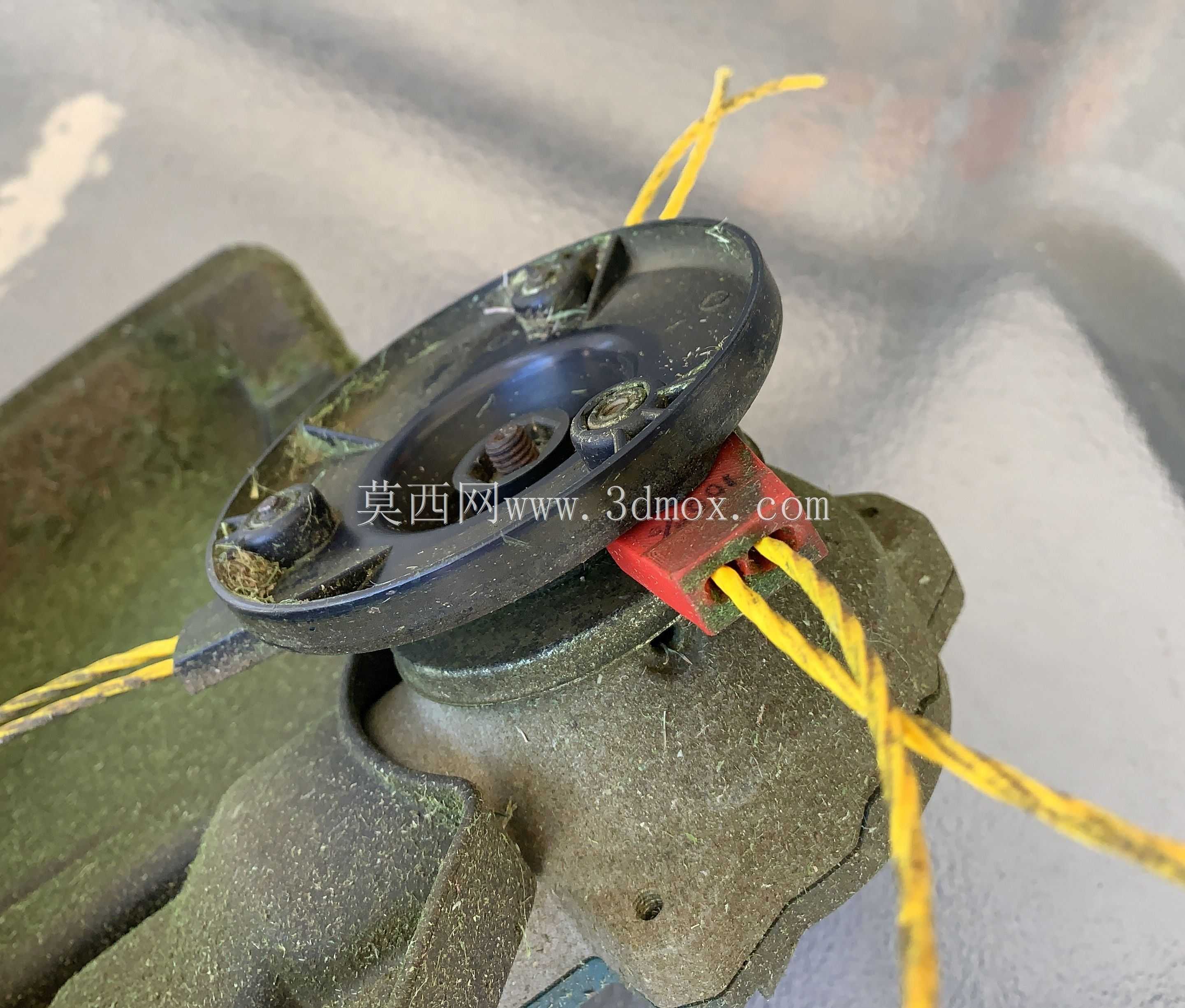

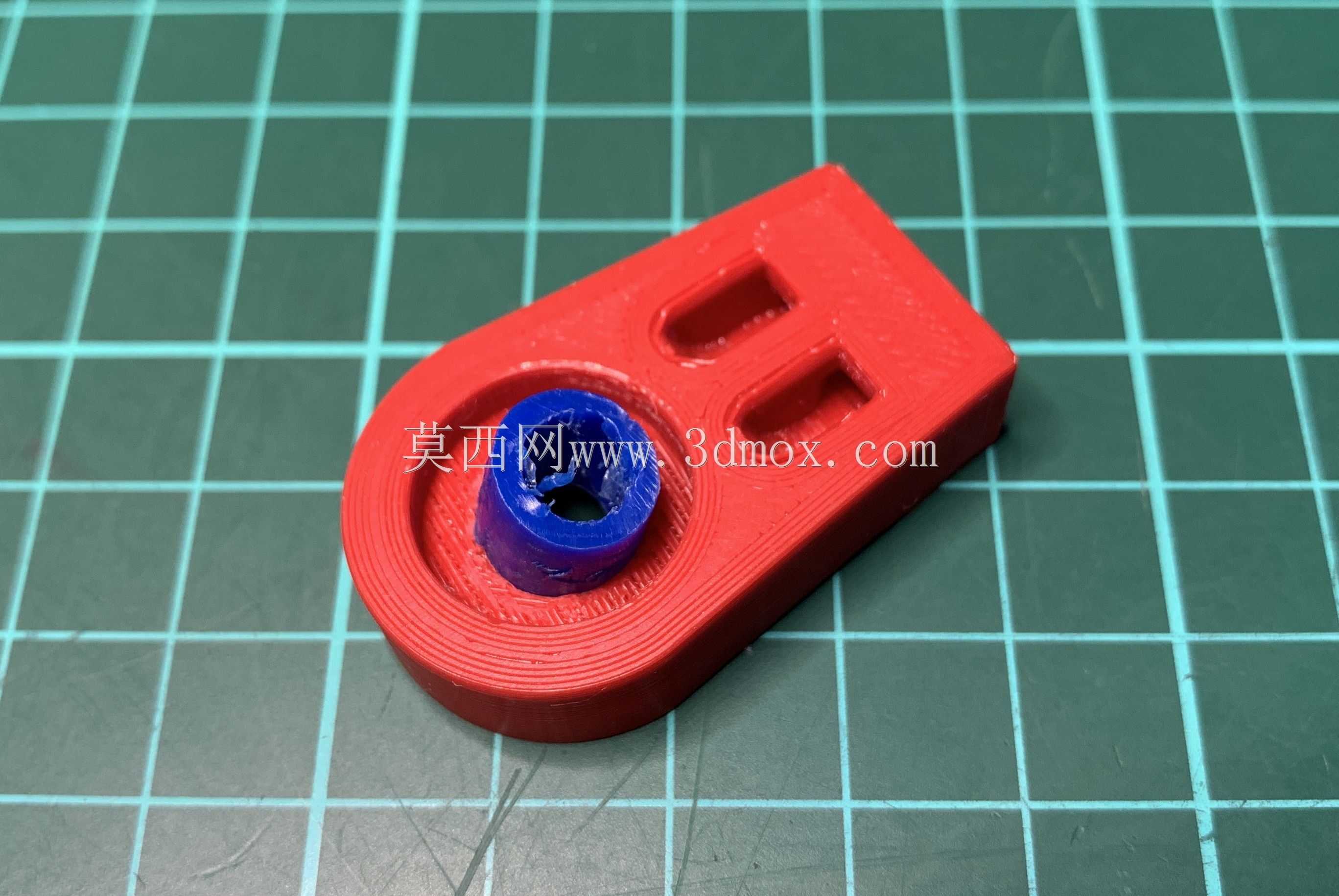

在园林养护作业场景中，手持充电式割草机是草坪修整、杂草清理的核心作业设备，其线轴出线口的固定支架属于高频受力、易损耗的关键部件，长期作业中受打草线持续拉扯、电机工作传导热量、户外颠簸震动等多重影响，原厂塑料支架常出现出线口断裂、螺纹孔受热变形、固定位松脱等问题，直接导致打草线频繁卡断，作业中途需要反复穿线调整，大幅降低户外修剪作业的效率。这款替换支架针对市面主流18V级充电割草机的第三方刀头适配需求设计，核心解决原厂及普通替换件强度不足、耐热性差的痛点，可直接替换损坏的原厂灯丝线架部件，无需对割草机主机进行额外改装，适配常规U型刀头3刀片线轴的安装尺寸。整体结构采用一体化成型的主体设计，在出线口位置做了加厚圆弧过渡处理，消除原结构的应力集中直角，同时对安装固定孔位做了尺寸微调，增加配合过盈量提升装配后的结构刚性，相比普通PETG材质打印的替换件，结构抗冲击韧性提升明显，即使作业中碰到硬质杂草、小石块的反向冲击，也不会出现支架脆裂的问题。针对金属固定螺丝长时间作业受热传导，导致塑料支架螺纹位软化变形的问题，设计中在螺丝安装孔内嵌入了低熔点隔热衬套，衬套采用隔热性能优异的管材裁切而成，长度与螺丝旋入深度完全匹配，将金属螺丝与主体塑料结构完全隔离，避免作业中电机、摩擦产生的高温直接传导到塑料主体上，即使连续长时间作业，螺纹孔位也不会出现软化滑牙、形变松脱的问题，大幅延长零件的使用寿命。支架整体外形完全匹配原安装位的边界尺寸，不会与割草机的防护罩、刀头旋转部件产生运动干涉，出线口的导向槽做了顺滑圆弧处理，减少打草线出线时的摩擦阻力，避免打草线在出线位置被锐角割断，同时预留的衬套安装槽尺寸精准，衬套嵌入后与主体表面齐平，不会出现凸起剐蹭打草线的问题。安装时仅需将损坏的原支架从刀头座上拆除，将衬套预先压入支架的安装孔内，再通过原有金属螺丝将支架固定到刀头安装位即可，整体替换过程无需额外加工配件，普通用户即可自行完成更换，替换后可有效减少打草线断丝频率，降低割草作业的中途维护频次，适配私人庭院修剪、物业园区绿化养护等多场景的割草设备维修替换需求。
