工业传动用弧形底座杠杆支撑构件

项目分类:通用机械零部件 发布时间:2021-04-09 ID:129497

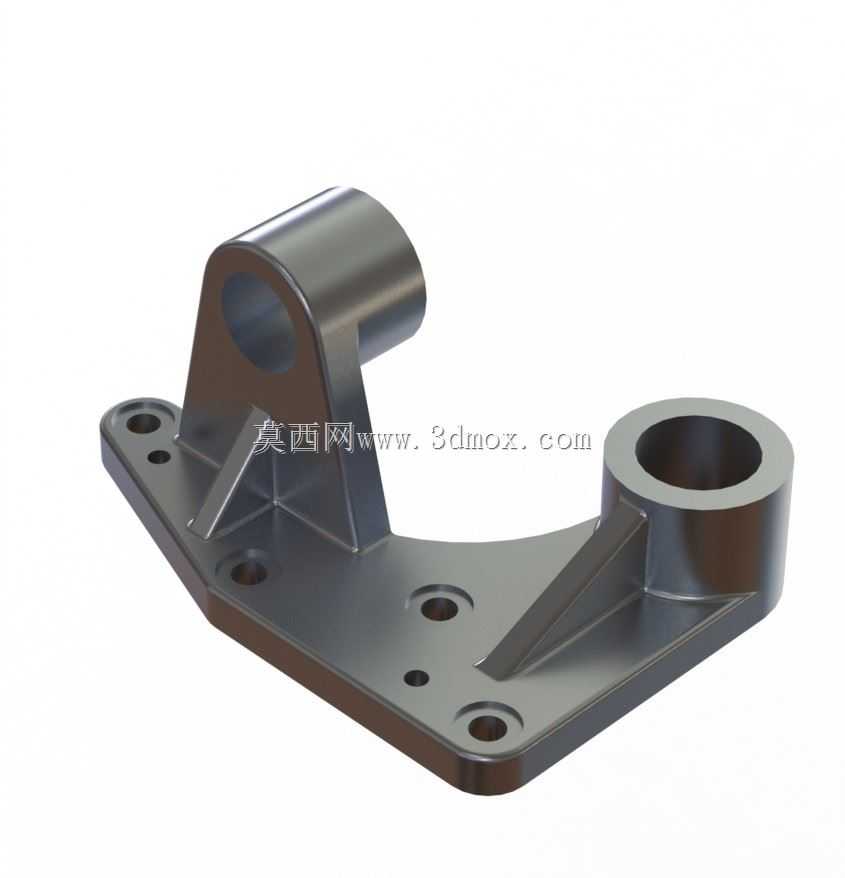

  • 工业传动用弧形底座杠杆支撑构件

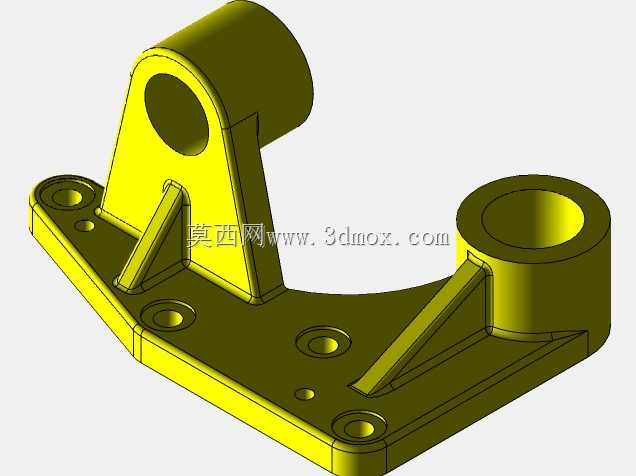

  • 工业传动用弧形底座杠杆支撑构件

这款杠杆支撑构件主要应用于工业传动系统、轻工自动化生产线以及小型专用设备的力传递工位,作为杠杆类动作组件的核心承载支座,承担铰接定位、载荷传导、动作轨迹约束的核心作用,能够在往复摆动的工况下长期保持结构稳定性,避免传动过程中出现支座偏移、铰接松旷的问题,保障杠杆动作的精度与可靠性。从实际使用场景来看,这类构件常被安装在设备的安装基板上,上方两个不同高度的铰接筒分别连接动力输入杠杆与动作执行端,将输入的摆动力通过刚性结构传递至执行工位,常见于小型压力加工工位、物料分选拨杆机构、设备联锁触发机构中,适配中等载荷的往复摆动传动需求。在功能特性上,该构件采用一体化铸造成型后机加工的工艺思路设计,底座为弧形轮廓的安装板,板面上分布多个沉头安装孔,可通过螺栓将构件牢牢固定在设备基准面上,不同位置的安装孔可适配不同的安装位布局,降低对安装基面的加工精度要求;两个带通孔的铰接筒分别设置在高低不同的位置,其中高位铰接筒通过立板与底座连接,低位铰接筒直接延伸自底座端部,两个铰接筒的内孔为高精度配合面,可与铰接销轴、衬套配合实现杠杆的顺畅摆动;立板与底座之间、低位铰接筒与底座之间均设置了三角形加强筋,能够在不额外增加整体壁厚的前提下大幅提升结构的抗弯折、抗扭转载荷能力,避免长期受交变载荷出现结构变形。设计过程中优先考虑了安装边界的适配性,弧形底座的轮廓可避开安装基面上的其他凸起构件,减少安装时的干涉问题;铰接筒的高度差经过传动比核算,能够匹配对应杠杆的动作行程需求,保证动力传递的效率;所有安装孔的沉头设计可让螺栓头部完全没入构件表面,不会对杠杆的摆动轨迹造成干涉;构件的边角均做了圆角过渡处理,既能够降低应力集中带来的断裂风险,也能避免安装调试过程中尖锐边角划伤操作人员。整体结构紧凑,在满足承载强度要求的前提下尽可能压缩了占用空间,可在狭小的设备安装腔内完成布置,适配各类紧凑型自动化设备的传动机构设计需求。
