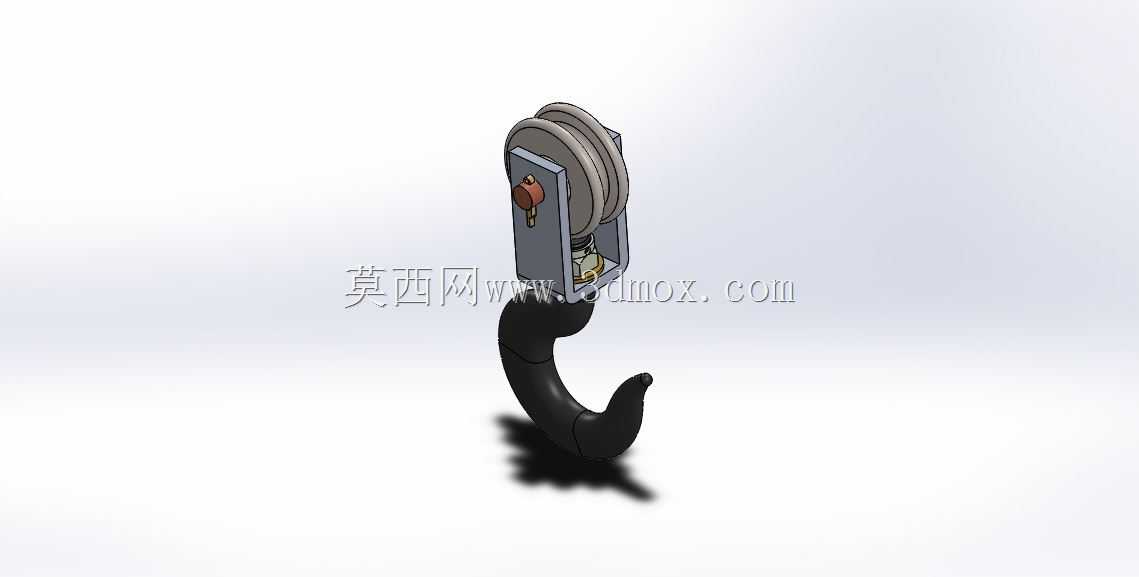

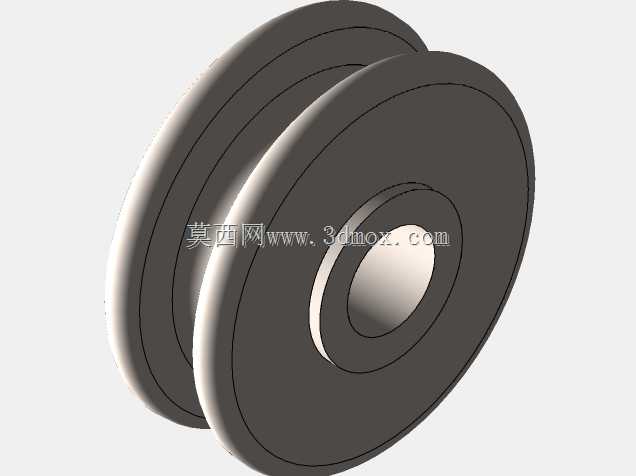

起重吊装用滑轮式吊钩总成结构

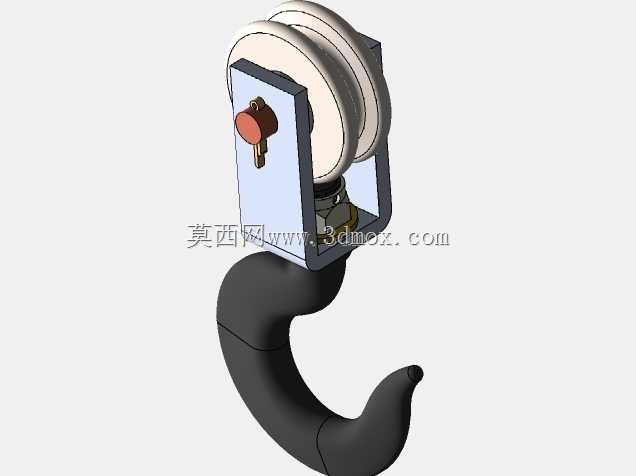

该吊钩总成是起重作业场景中核心的吊重承载构件，广泛适配车间桥式起重机、门式起重机、工程履带吊、随车吊等各类起重设备的起升机构末端，承担吊重载荷传递、重物吊挂的核心功能，是物料吊装、设备转运、重型工件移位等作业环节不可或缺的受力部件。从功能特性来看，该总成集成了滑轮组与吊钩主体结构，上部的双滑轮结构可配合起重钢丝绳完成缠绕排布，将钢丝绳的牵引力平滑传递至下部吊钩，同时通过滑轮组的倍率转换降低钢丝绳单绳受力，提升整体起吊承载能力；滑轮外侧设置封闭式防护侧板，既可以避免钢丝绳脱槽引发作业风险，也能阻挡作业环境中的粉尘、碎屑侵入滑轮转轴位置，降低部件磨损速率。下部的吊钩采用带防脱卡扣的曲形钩体设计，曲形钩身的弧度经过受力优化，可让吊挂的吊索、吊环自然滑至钩身受力最优位置，避免偏载引发的应力集中；钩头位置的防脱卡扣可在吊具挂入后自动复位锁止，防止作业过程中吊索滑脱，大幅提升吊装作业的安全系数。在设计思路上，该总成遵循起重部件的受力均匀性原则，整体采用对称式结构布局，滑轮转轴与吊钩的承力销轴处于同一垂直受力轴线上，避免起吊过程中产生额外的偏摆力矩；各连接销轴位置均设置了润滑注油结构，可定期加注润滑脂降低转动副的摩擦阻力，延长部件使用寿命；钩身与上部滑轮架的连接采用可转动的推力轴承结构，允许吊钩在承载状态下360度水平旋转，方便作业人员调整重物吊挂角度，无需反复扭转钢丝绳即可完成重物对位。从安装边界来看，该总成上部滑轮架的侧板预留了标准的钢丝绳穿入间隙，可适配常规直径的起重钢丝绳穿绕安装，整体结构紧凑，钩身最低点到滑轮轴中心的垂直距离适配常规起重设备的起升高度预留要求，安装时无需对原有起重机的起升钢丝绳排布做大幅改动，可直接替换同规格的老旧吊钩总成；整体外形无外凸的尖锐结构，可避免吊装过程中剐蹭被吊工件表面，适配精密设备、钢结构件、货箱等多种类型重物的吊挂作业，在额定承载范围内可稳定传递起吊载荷，保障起重作业过程平稳可靠。
