自行车辐条式车轮总成结构设计

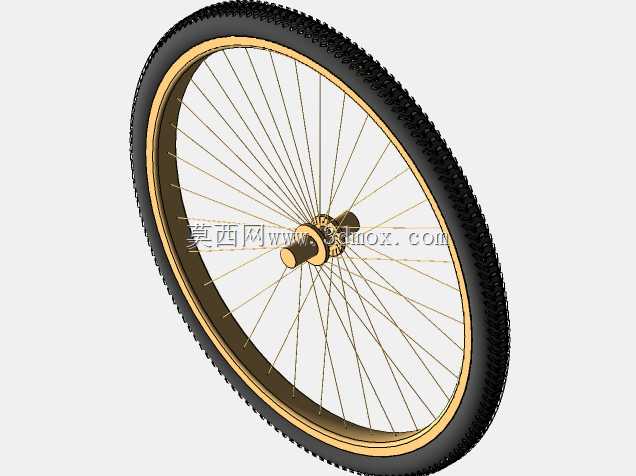

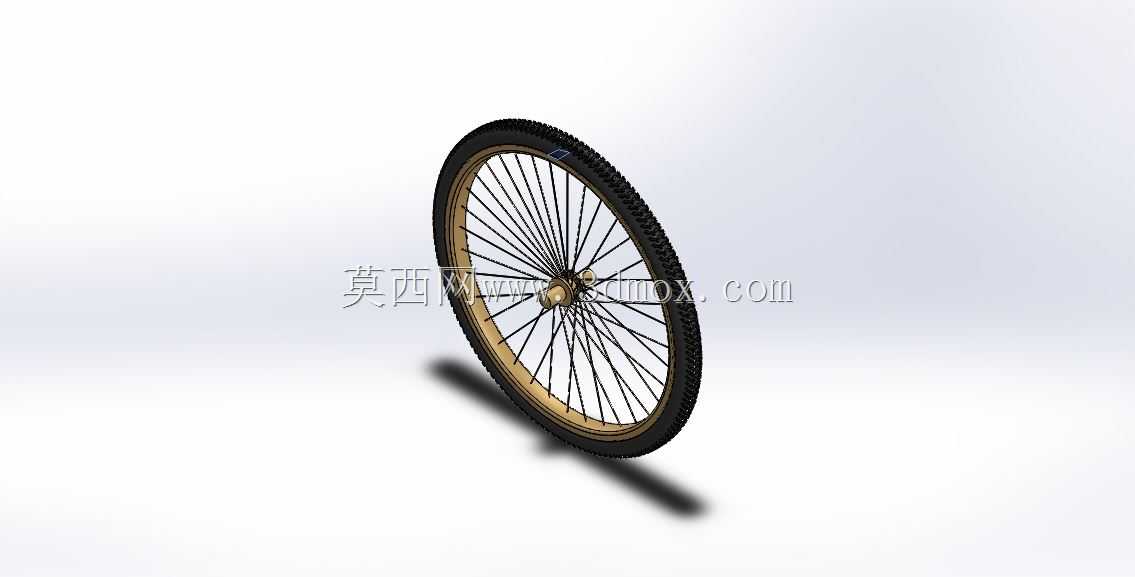

自行车车轮是整车承载与行进的核心功能部件，直接决定骑行过程中的滚动效率、承载能力、缓冲表现与转向操控精度，广泛适配城市通勤车、山地越野车、公路竞速车等多类民用两轮骑行装备，是自行车传动行走系统中不可或缺的关键组成。这款辐条式车轮总成采用经典的张力辐条结构设计，整体围绕轻量化与高强度的平衡需求搭建，核心由外胎、轮圈、辐条、花鼓四大功能模块组合而成。外胎选用带防滑胎纹的橡胶材质，胎面的凹凸纹路可在铺装路面、轻度非铺装土路等不同路况下提供足够抓地力，避免骑行过程中出现侧滑风险，胎体的橡胶厚度经过合理匹配，既能够过滤路面小幅颠簸带来的震动，也能保证长期滚动磨损下的使用寿命。轮圈采用截面为双层空腔的环形结构，材质适配轻量化金属成型工艺，轮圈边缘设置有标准的胎边卡槽，可牢牢卡住外胎的钢丝胎唇，避免充气后轮胎出现脱圈移位问题，轮圈上均匀分布的辐条安装孔位，经过同轴度校准，保证每根辐条的安装角度一致，避免轮组转动时出现偏摆。辐条采用等直径金属线材制作，从中心花鼓处呈放射交叉状延伸至轮圈边缘，通过辐条帽调整每根辐条的张紧力，让整个轮圈的受力均匀分布，既可以承受垂直方向的骑行载荷，也能应对转向、过坎时产生的侧向冲击力，相比一体轮结构，辐条轮具备更好的弹性缓冲能力，同时后期维护调整更加便捷，单根辐条损坏后可单独更换，无需整体更换轮组。中心花鼓为轮组的转动核心，内部设置有标准轴承安装位，可匹配常规自行车前叉或后叉的安装轴径，花鼓两端的法兰盘均匀分布辐条挂孔，保证辐条拉力的传导路径顺畅，花鼓的转动阻尼经过优化，能够最大程度降低滚动过程中的摩擦损耗，提升骑行的滑行距离。在安装边界设计上，这款车轮的外径、轮圈宽度、花鼓轴长均符合常规民用自行车的通用安装标准，可直接替换同规格的市售成品轮组，无需额外对车架、前叉结构进行改装，轮组的整体重量控制在合理区间，既满足日常通勤的承载需求，也不会给整车增加过多的无效负重。设计过程中重点考量了轮组的动平衡表现，通过对辐条张力的均匀分配、轮圈圆度的精准校准，保证轮组高速转动时不会出现明显的跳动，提升骑行过程中的稳定性，同时各部件的连接结构均采用通用标准规格，方便后期的保养、维修与零部件替换，适配日常民用场景下的长期使用需求。
