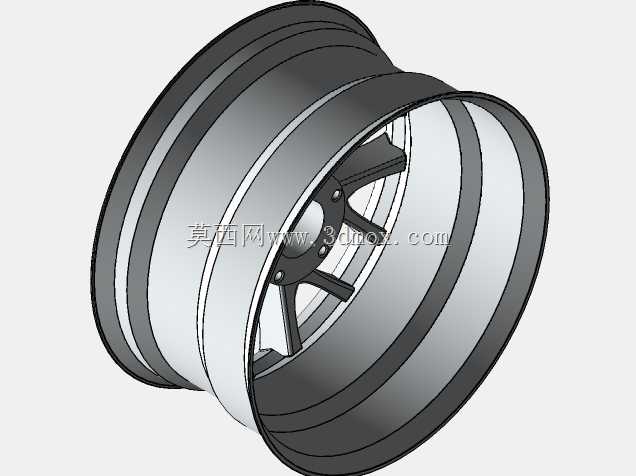

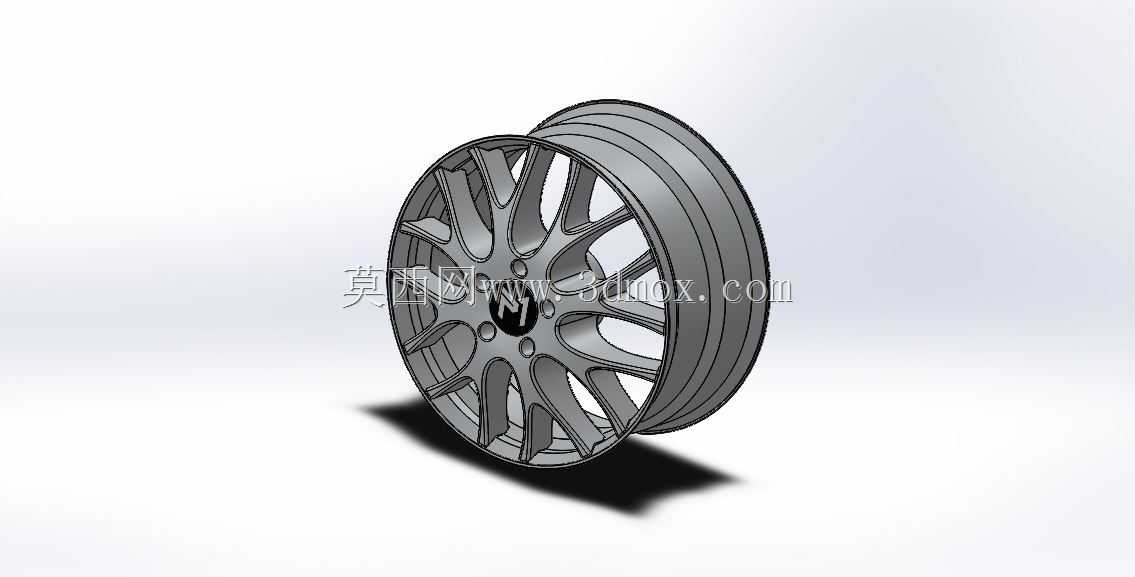

乘用车多辐条铝合金轮毂轮缘结构设计

该轮缘是乘用车辆轮毂总成的核心组成部分，直接决定轮胎与轮毂的装配贴合可靠性，是车辆行走系统中承担载荷传递、密封保障、侧向支撑的关键结构件，广泛适配家用轿车、城市SUV等主流民用乘用车的轮毂配套场景，在日常公路行驶、轻度非铺装路面通行等工况下都能发挥稳定的结构作用。从实际用途来看，轮缘位于轮毂的最外侧边缘，一方面需要与轮胎的胎圈部位紧密贴合，形成可靠的密封边界，保障充气轮胎的内部压力稳定，避免行驶过程中出现漏气、胎圈脱开的风险；另一方面需要承担车辆行驶过程中传递来的侧向载荷，尤其是在车辆转向、侧倾时，轮缘的结构强度直接决定了轮胎不会从轮毂上脱出，是保障行驶安全的核心结构。从功能特性来看，这款轮缘采用多辐条轮毂配套的等厚变径结构设计，边缘做了圆滑过渡的卷边处理，既避免了尖锐边缘对轮胎胎侧造成割伤，也提升了轮缘自身的抗冲击能力，在车辆经过减速带、路面坑洼时，轮缘可以分散局部冲击载荷，降低轮毂变形、开裂的概率。设计过程中，首先围绕轮胎装配的过盈配合要求确定了轮缘的径向尺寸边界，确保胎圈安装后能获得足够的径向抱紧力，同时预留了轮胎拆装时的形变余量，避免维修拆装过程中损伤轮缘表面镀层；其次针对轮缘的受力特点，在轮缘与辐条连接的根部做了圆弧过渡加强处理，分散应力集中点，提升结构的抗疲劳强度，能够承受长期交变载荷的作用而不出现结构失效。外形尺寸方面，该轮缘适配主流17-19英寸乘用车轮毂规格，轮缘的轴向宽度匹配标准民用子午线轮胎的胎圈宽度，安装边界完全符合乘用车轮毂的通用装配规范，不需要对车辆的转向节、制动总成做额外改装即可直接适配，轮缘外侧的平整面也预留了轮毂装饰盖、平衡块的安装位置，满足后期车轮动平衡调整、外观装饰的实际需求。在结构细节上，轮缘的内侧设计有标准的胎圈座斜面，与轮胎胎圈的斜面完全贴合，配合气门嘴的安装位预留，能够保障轮胎充气后的密封性能，同时轮缘的外侧边缘做了轻微的凸起防护设计，在车辆发生轻微刮蹭时，优先接触障碍物，避免辐条表面被刮花，兼顾了实用性与外观的完整性。
