S-250-12开关电源PSU封盖固定结构

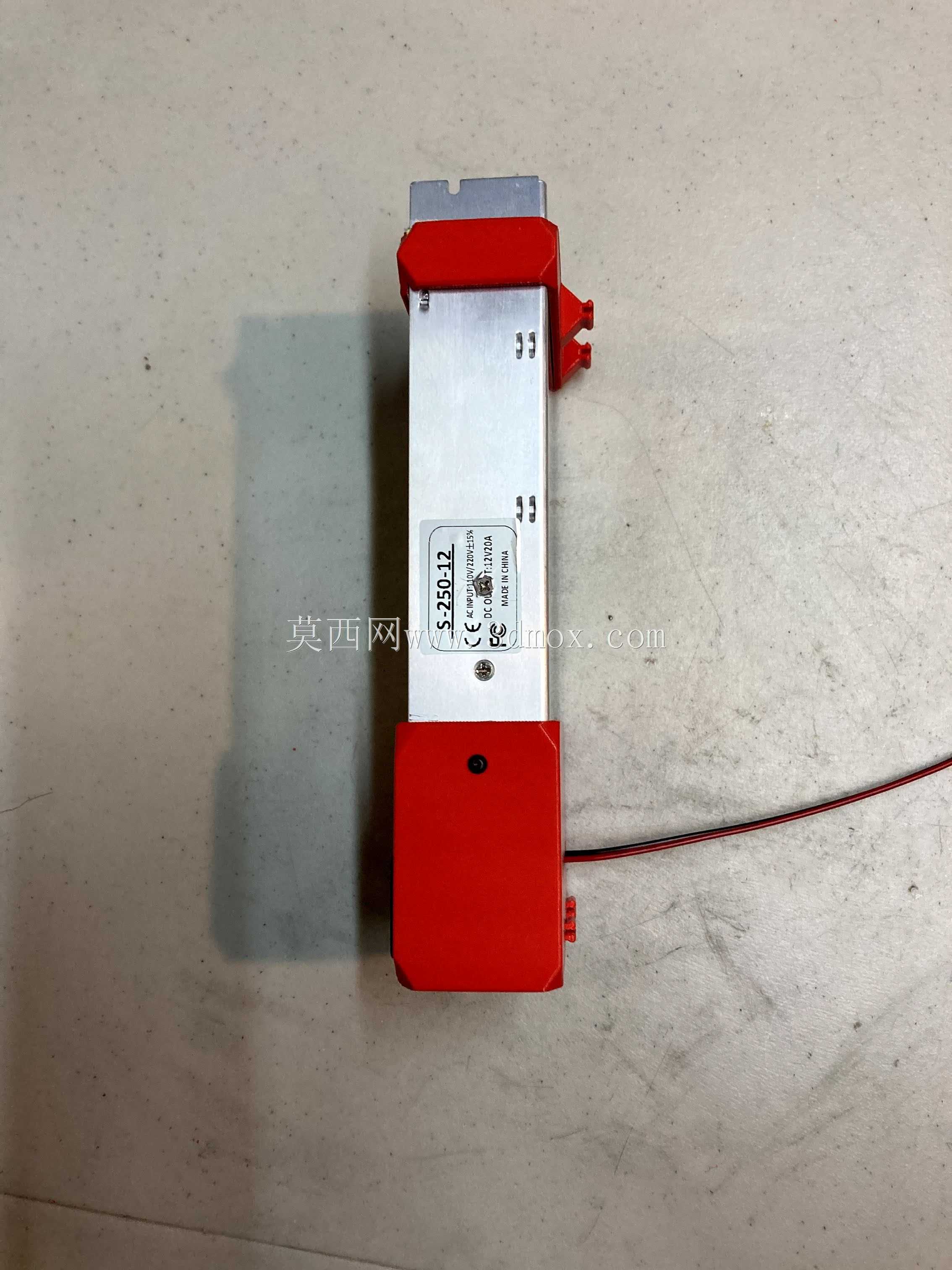

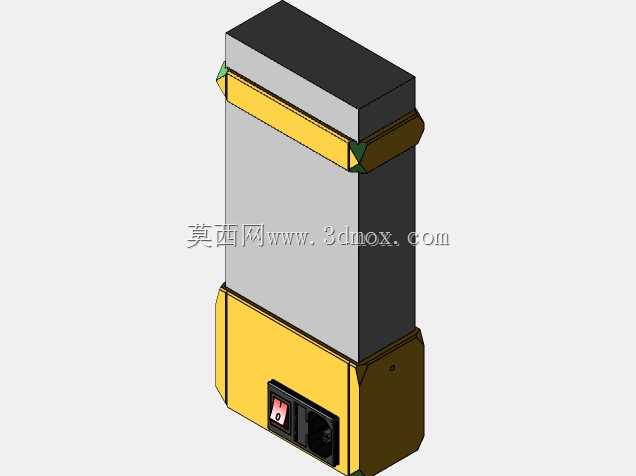

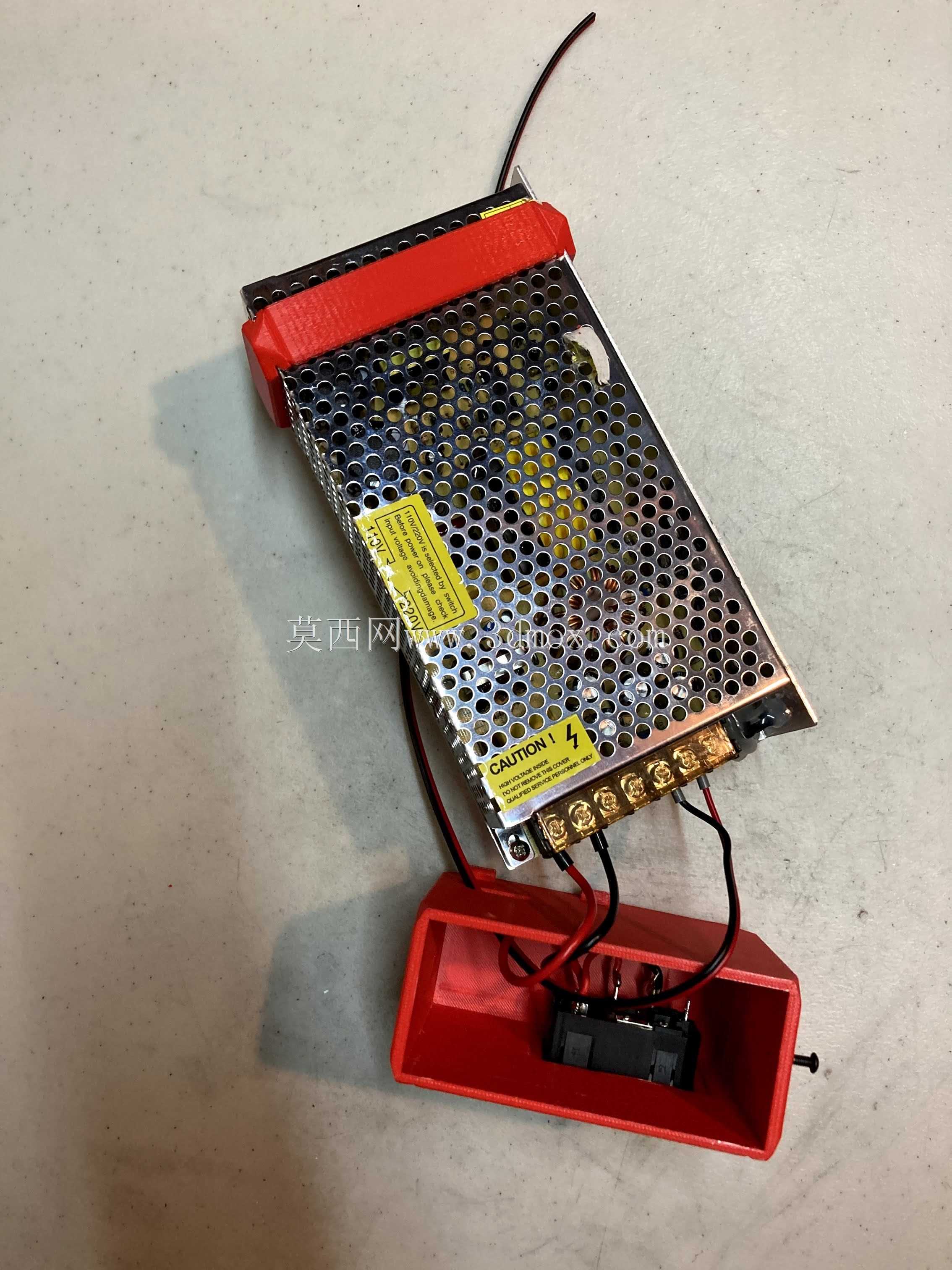

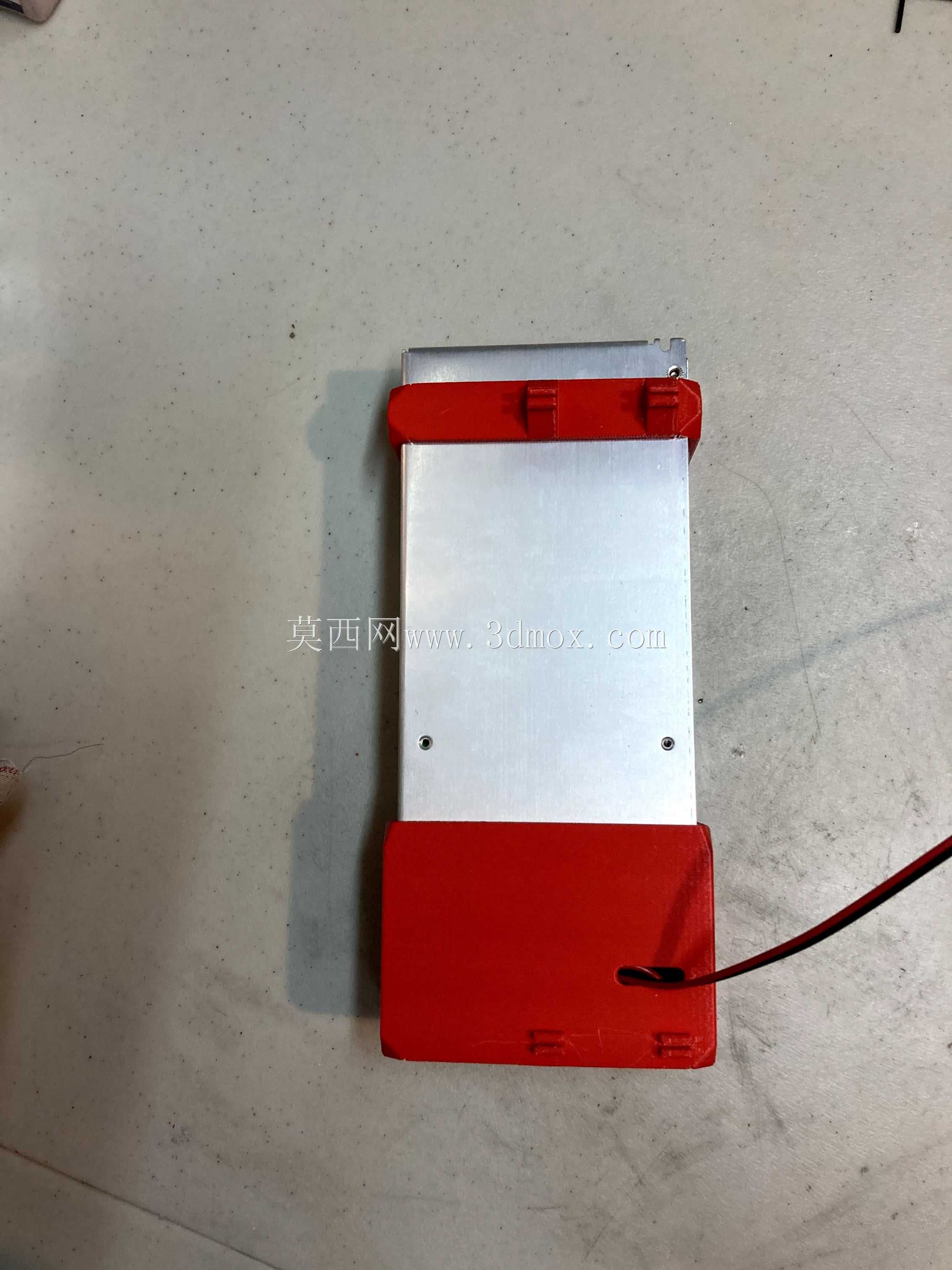

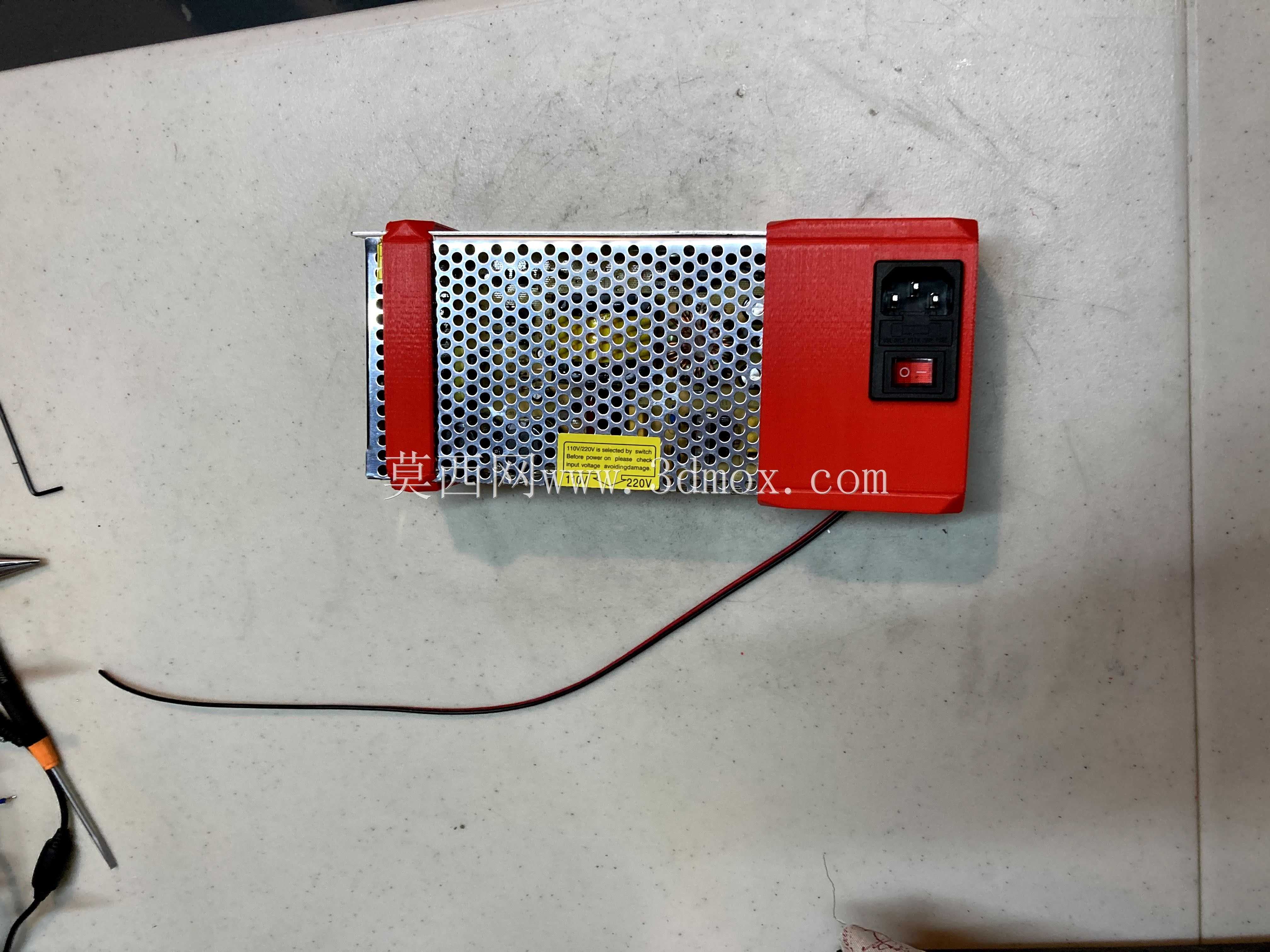

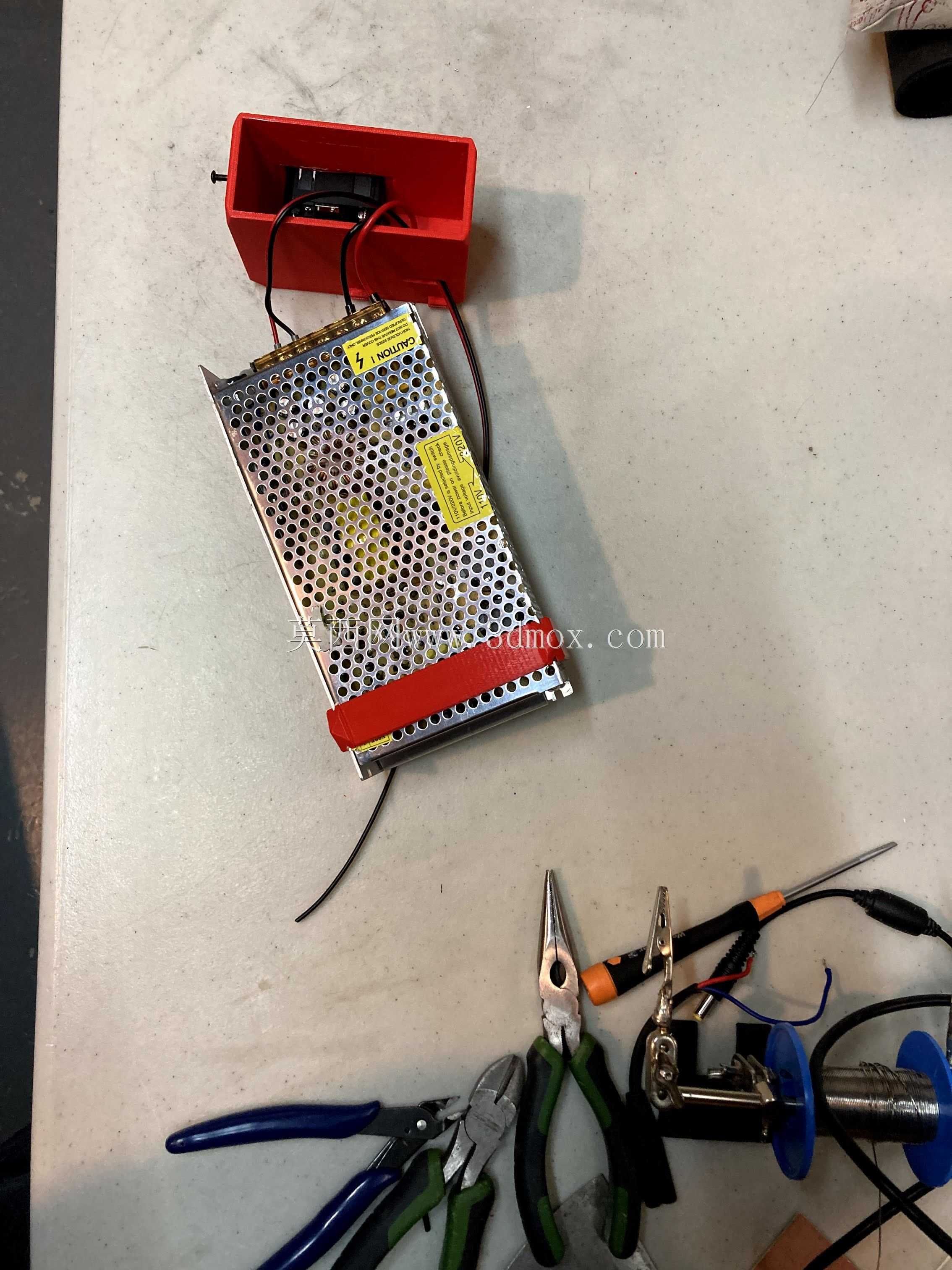

这款封盖结构主要面向桌面级小型数控设备、DIY自动化工作台、嵌入式工控装置的供电单元改造场景，这类场景中常采用S-250-12型号开关电源作为直流供电核心，为控制板卡、驱动模块、传感组件提供稳定的12V直流输出，但常规市售该型号电源的端部为裸露的接线与开关区域，在车间多尘、加工碎屑飞溅的作业环境下，很容易出现金属碎屑落入造成短路、接线端被外力拉扯松脱、日常清洁时误触开关导致设备意外断电的问题，同时裸露的端部也无法适配2020铝型材框架的快速安装需求，往往需要额外打孔、绑扎固定，安装效率低且规整度差。这款封盖结构采用端侧包覆+顶部支架一体化的设计思路，端侧封盖完全匹配电源端部的外形轮廓，精准预留出品字电源输入插座、船型电源开关的对位开孔，安装后既可以完全遮挡电源端部的裸露接线区域，阻挡加工碎屑、灰尘进入电源内部，又不会影响电源插头插拔、开关操作的正常使用，封盖边缘做了贴合电源壳体的卡扣结构，安装时无需额外打孔或粘接，直接卡入电源端侧的壳体缝隙即可完成初步固定，不会对电源原有壳体造成破坏。顶部集成的固定支架专门针对工业铝型材框架常用的2020挤压件做了适配设计，支架的卡接槽尺寸完全匹配2020铝型材的槽宽标准，安装时可以直接将电源连带封盖卡入铝型材框架的预设安装位，配合T型螺母即可快速完成锁紧固定，无需额外制作转接板，能够大幅缩短设备电控部分的组装周期。封盖的外形尺寸完全贴合S-250-12电源的端部边界，安装后不会额外增加电源的整体宽度与高度，不会占用铝型材框架内的多余安装空间，封盖表面做了轻微的防滑纹理处理，在插拔电源插头时可以提供足够的摩擦力，操作更顺手。在实际应用中，这款封盖不仅可以用于新设备的组装配套，也可以用于现有老旧设备的电源防护改造，替换已经出现破损、缺失的原有电源端盖，提升供电单元的运行可靠性，同时统一的安装接口也能让电控柜内部的电源排布更整齐，方便后期的线路梳理与维护检修。
