钣金结构工控设备承载机箱壳体设计

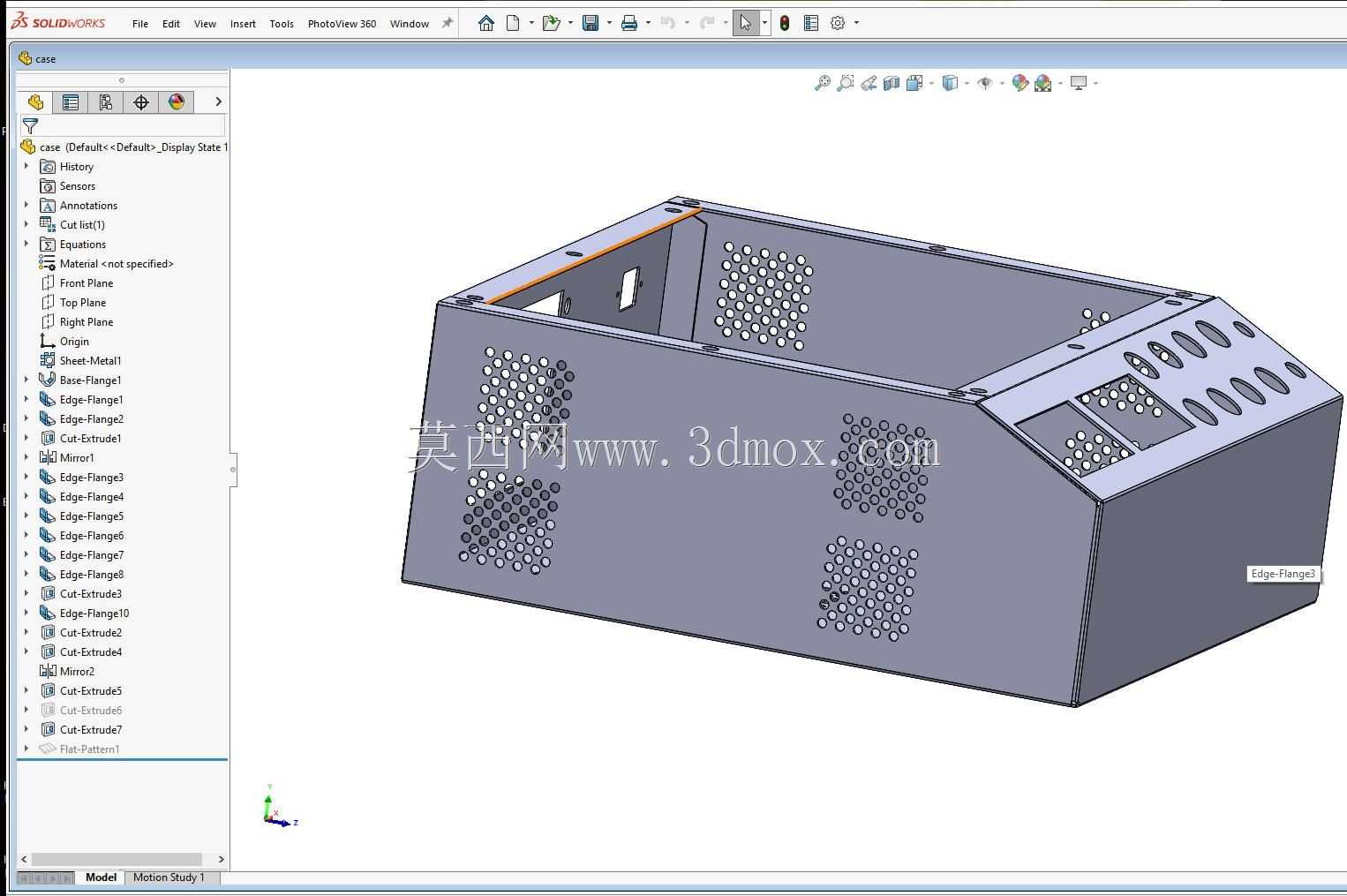

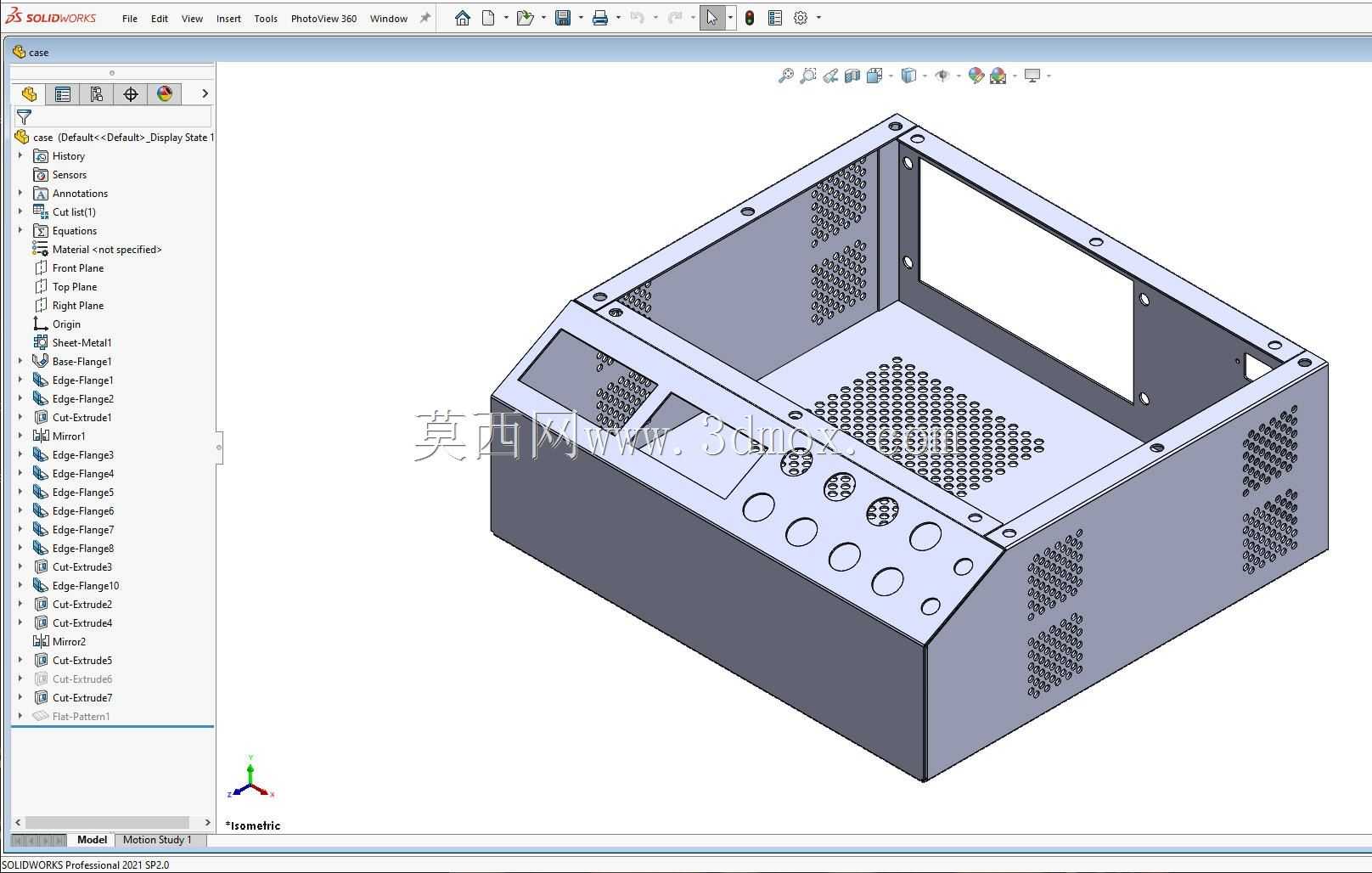

这款钣金结构的机箱壳体，主要面向工业控制场景下的核心电控设备承载需求，常见于车间生产线控制终端、小型设备集成电控单元、实验室测试设备主机等应用场景，作为内部核心电控元件、功能模块的安装承载主体，承担防护内部元器件、规整布线、辅助散热、适配外部安装对接的核心作用。从实际使用需求出发，该壳体采用一体式折弯钣金成型的主体结构，整体为规整的长方体箱型结构，边角处做了适配钣金加工工艺的折边处理，既能够提升壳体整体的结构刚性，避免薄钣金受力出现形变，也能消除锐边带来的安装、运维安全隐患。壳体的多面侧壁都设计了阵列式的通风散热孔，不同区域的散热孔分别对应内部不同发热模块的安装位置，能够在不降低壳体结构强度、不破坏电磁屏蔽基础性能的前提下，形成顺畅的空气对流通道，带走内部功率元件、控制板卡运行产生的热量，避免内部积热导致元器件性能衰减、使用寿命缩短。壳体正面预留了多组不同规格的圆形开孔，可适配安装按钮、旋钮、指示灯、调节电位器、接口插座等外露操作与连接元件，同时还预留了一块矩形的显示屏安装窗口，可直接嵌入安装小型触控显示屏或者状态显示面板，方便操作人员在设备正面直接完成参数查看、功能操作、状态确认，无需额外拆卸壳体。壳体顶部的翻边区域预留了均匀分布的固定安装孔，既可以用于上盖的锁紧固定，也可适配吊装、层叠安装的固定需求，壳体侧边同样预留了对接安装孔位，能够适配嵌入式安装、机架固定安装等多种安装场景，安装边界可适配常规19英寸机架的局部安装位，也可独立作为桌面式、壁挂式设备的外壳使用。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯角度、开孔位置都匹配常规钣金冲压、折弯设备的加工能力，无需特殊定制刀具即可完成加工，有效控制生产制造成本；同时内部预留了足够的安装螺柱位，可直接固定电路板、安装导轨、接线端子排等内部元件，布线区域预留了充足的走线路径空间，方便内部线束的规整与固定，避免线束杂乱干扰内部元件运行，也能提升后期运维排查的便捷性。壳体的拼接缝隙都做了贴合度优化，能够有效阻挡车间环境中的粉尘、飞溅碎屑进入壳体内部，对内部精密电控元件形成可靠的物理防护，适配工业生产现场相对复杂的使用环境。
