工业电气控制防护外壳结构设计

这款电气外壳主要面向工业现场低压电气控制场景设计，可作为小型设备控制单元、工位配电模块的承载防护结构，适配车间生产线旁的就地控制、小型单机设备的电气集成、实验室测试台的电气收纳等多种应用场景，能够为内部安装的断路器、继电器、接线端子、小型控制模块等电气元件提供可靠的物理防护，隔绝生产现场的粉尘、切削液飞溅、意外磕碰等外界干扰，保障内部电气回路稳定运行。

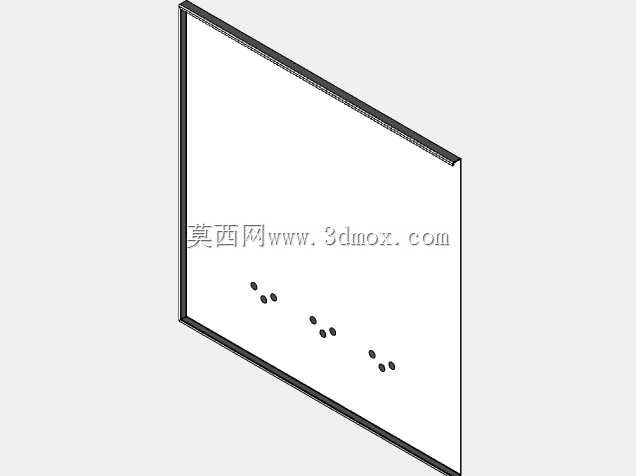

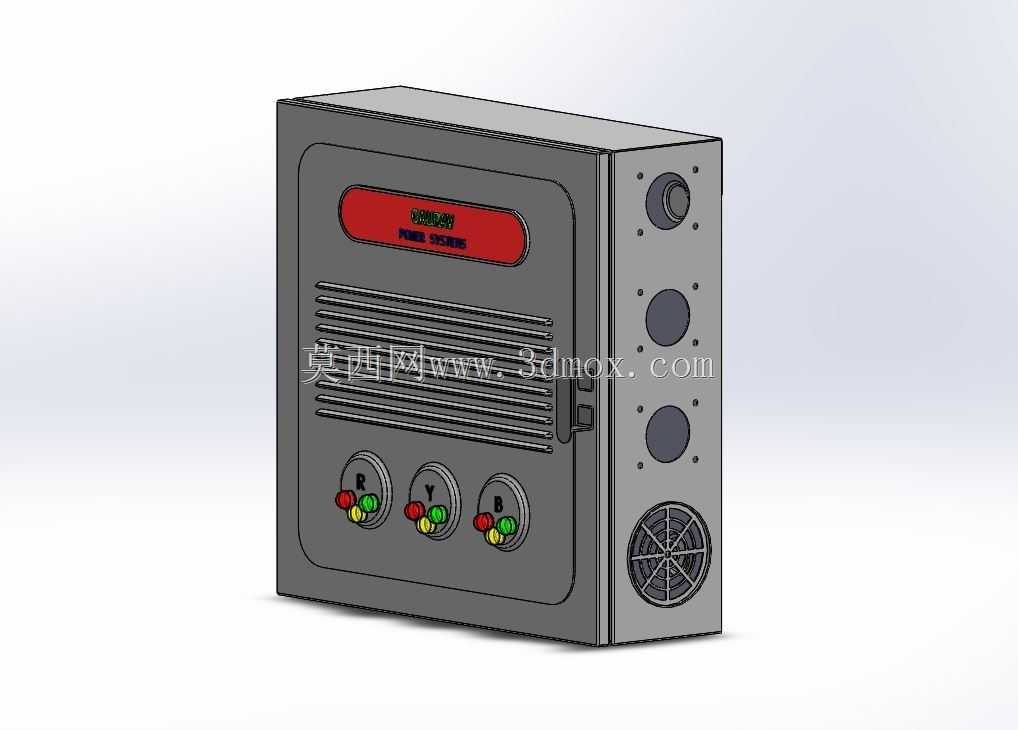

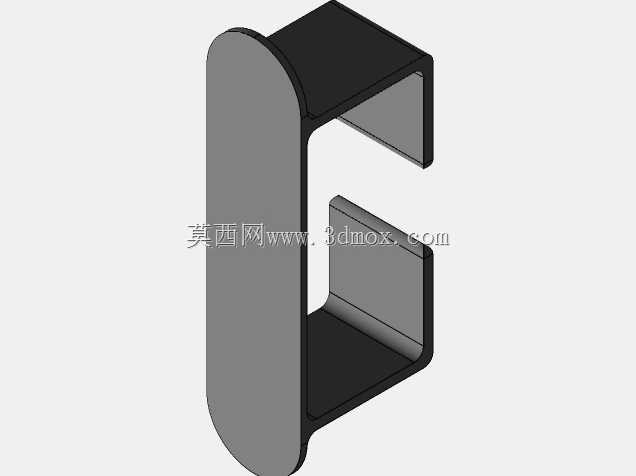

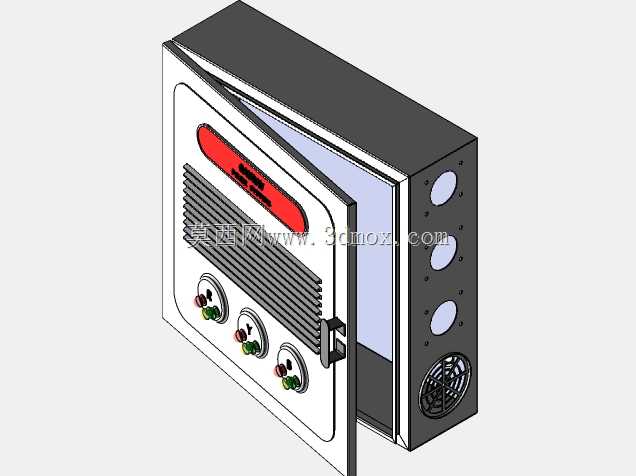

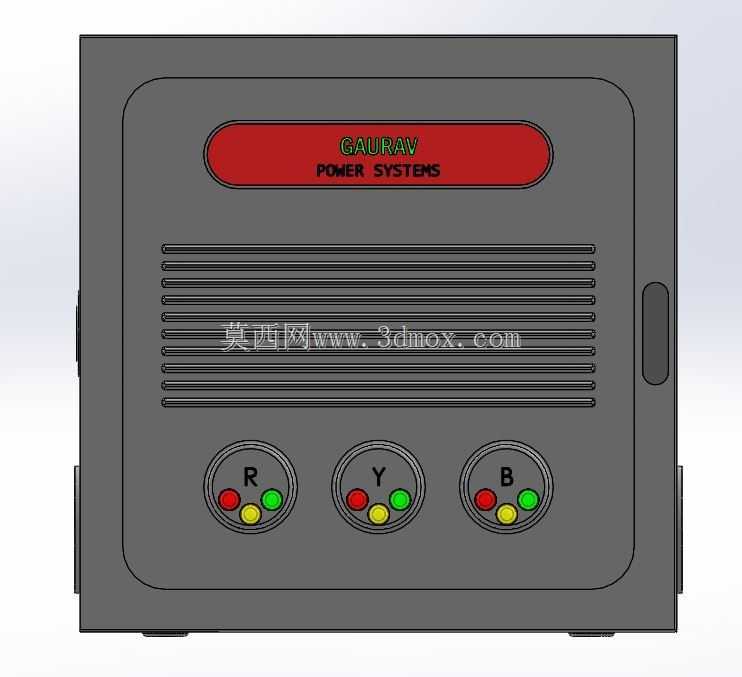

从实际用途来看，该外壳采用侧开式门体结构，门体与箱体通过侧边锁扣实现紧密闭合，日常运维时可快速开启门体完成接线调试、元件检修、故障排查等操作，闭合后锁扣可提供足够的压紧力，避免门体因设备振动、外力触碰意外开启。门体正面预留了多组操作端口安装位，可适配旋钮开关、按钮、状态指示灯等常用操作元件的嵌入式安装，操作人员无需开启箱门即可完成设备启停、状态切换、运行参数确认等日常操作，大幅提升现场操作的便捷性；门体上部设置的通风格栅结构，可在不降低整体防护等级的前提下，实现箱体内外的空气流通，配合箱体侧面预留的散热风扇安装位，可形成定向散热风道，及时带走内部电气元件工作产生的热量，避免箱内温度过高导致元件性能衰减、使用寿命缩短。

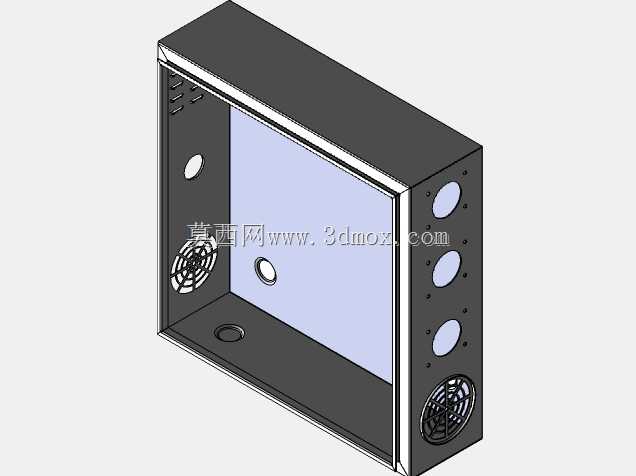

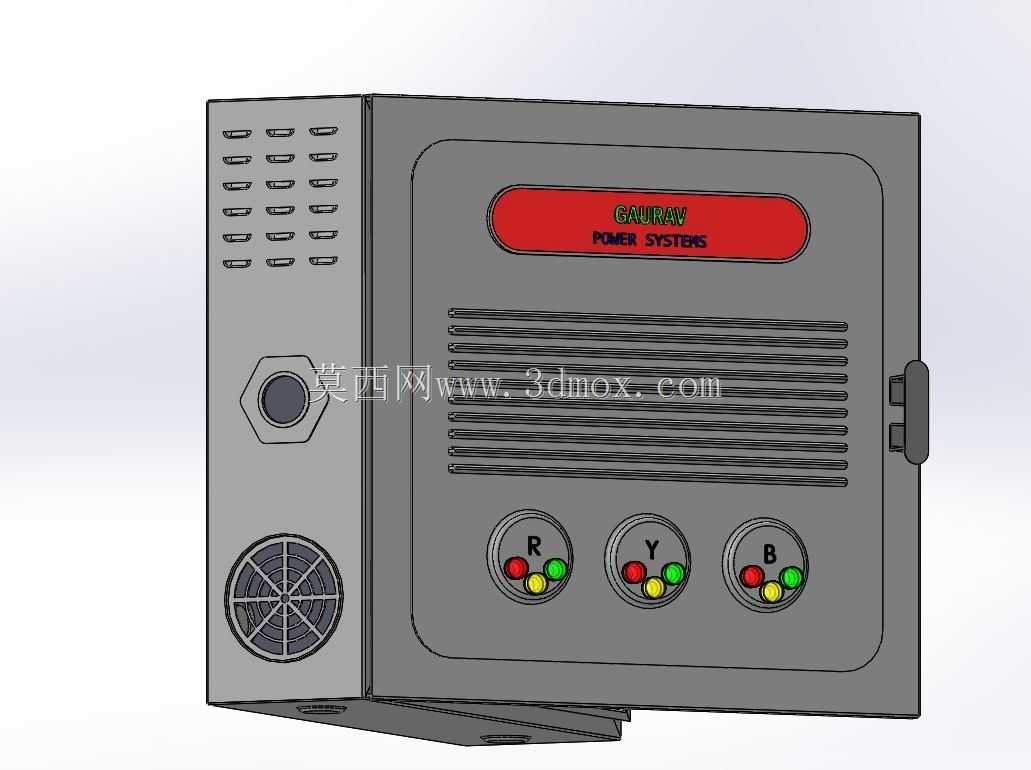

设计过程中充分考虑了工业现场的安装与使用需求，箱体侧面预留了三个圆形线缆穿装孔位，可根据实际走线需求适配不同规格的电缆防水接头，满足动力线、信号线、控制线的分路穿装需求，避免不同类型线缆混布产生的信号干扰；箱体整体采用规整的长方体构型，背部预留了壁挂安装孔位，既可以直接壁挂固定在墙面、设备机架侧面，也可以搭配支架实现落地安装，能够适配不同现场的安装空间条件。在安装边界设计上，外壳的外部轮廓做了圆角过渡处理，避免尖锐边角对安装、运维人员造成划伤，内部安装空间做了分层预留，可根据元件尺寸选择导轨安装或者螺钉固定两种方式，能够兼容市面上绝大多数标准尺寸的低压电气元件，无需额外定制安装支架即可完成内部元件的装配；门体内侧预留了标识粘贴区域，可用于张贴回路标识、操作指引、安全警示等内容，方便现场人员快速识别回路功能，降低误操作风险。整体结构在保证结构强度的前提下尽可能优化了空间利用率，既不会因体积过大占用过多现场安装空间，也不会因内部空间局促导致元件排布拥挤、走线混乱，影响后续的运维检修效率。
