农业水果箱输送翻箱本蒂处理设备

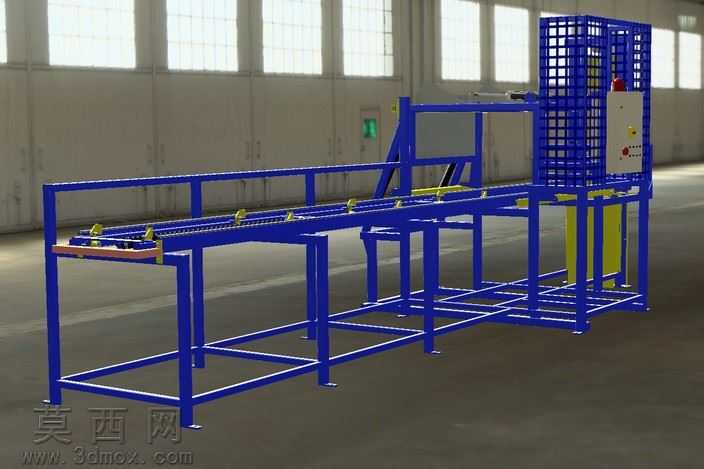

本三维模型采用Autodesk Inventor完成全参数化建模，整体以方管型材搭建的蓝色机架为主体结构，机架经过焊接装配结构设计，底部设置可调式支撑脚，可适配车间地面的不平整工况，保障设备运行时的整体稳定性。长距离输送段采用链条式输送结构，输送辊道上设置有专用的水果箱定位夹具，可对空水果箱进行精准卡位，避免输送过程中箱体偏移掉落。设备末端集成翻箱执行机构，搭配防护网格围成的安全防护区域，防护区域内集成电气控制箱，控制箱面板设置有启停按钮、急停开关与运行状态指示灯，可实现设备的手动调试与自动运行控制。建模过程中对每一处型材的切割尺寸、连接节点的螺栓孔位都做了精准还原，机架的方管连接处采用焊接节点的细节建模，还原真实设备的加工装配逻辑；渲染阶段为机架赋予哑光蓝色金属漆材质，控制箱赋予浅灰色工程塑料材质，防护网采用镂空金属网格材质，地面采用工业厂房环氧地坪材质，配合厂房窗户的自然光照环境，渲染出的效果图真实还原设备在生产车间内的实际部署状态。设计思路围绕农业水果产后处理环节的空箱整理需求，针对旧有翻箱设备定位不准、运行稳定性不足的问题进行优化，通过加长输送段实现空箱的缓速上料，配合定位夹具保证箱体进入翻箱工位时的位置精度，翻箱机构采用平稳的翻转轨迹设计，避免空箱在翻箱过程中出现磕碰变形，可适配3种规格的标准水果箱处理作业，设备整体结构紧凑，维护便捷，可直接对接水果分选生产线的空箱回流环节，完成空箱的本蒂清理、翻面整理工序，为后续的装箱作业提供规整的空箱供给。
