伸缩式皮带输送设备概念结构设计

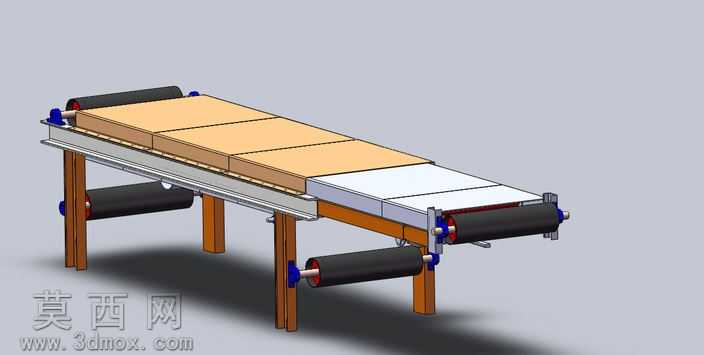

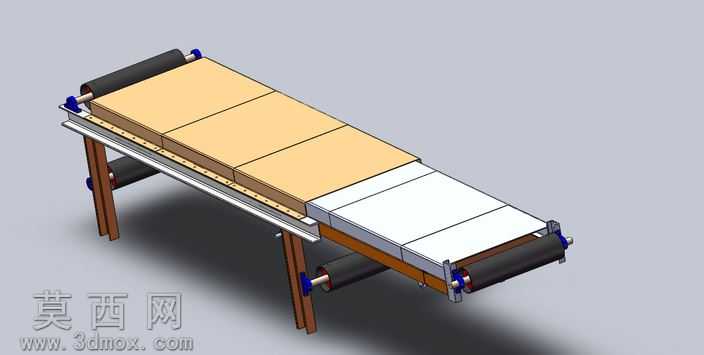

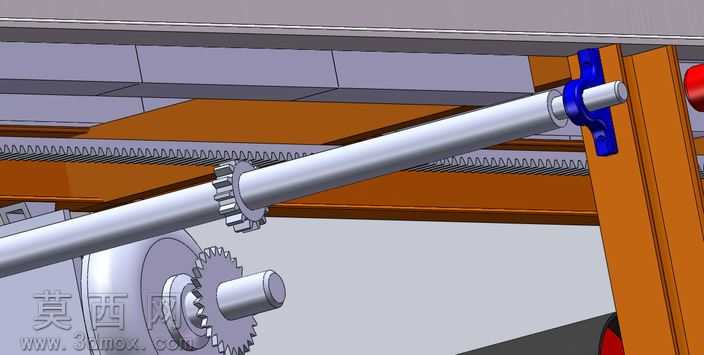

本作品为伸缩式输送设备的概念三维模型，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，自下而上完成各零部件的建模与总装配合，所有配合关系均符合实际机械运动约束，可直观展示设备伸缩动作的运行逻辑。模型渲染阶段采用写实工业渲染风格，针对不同部件赋予了贴合实际工业应用的材质属性：支撑腿采用实木纹理材质还原简易支架的质感，输送机架体采用哑光金属材质模拟型钢焊接结构的表面质感，传动滚筒采用黑色橡胶搭配金属端盖的复合材质，皮带部分分别设置了承载段的浅米色防滑皮带材质与回程段的黑色耐磨皮带材质，伸缩段的过渡台板采用亮面白色工程塑料材质，各类紧固件、轴承端盖均赋予镀铬金属质感，整体渲染光影柔和，清晰区分各部件的材质差异与结构边界。结构设计上，该概念模型采用多段嵌套式伸缩机架结构，配置多组独立传动滚筒，可根据物料输送的距离需求灵活调整输送线的整体长度，支撑腿采用立式直腿结构搭配底部支撑脚垫，保障设备伸展状态下的结构稳定性，上层输送面设置分段式承载台板，避免伸缩过程中皮带出现塌陷问题，回程皮带设置独立的托辊结构，保障长距离伸缩状态下皮带的张紧度与运行平稳性。设计思路围绕柔性化物料输送的需求展开，针对常规固定长度输送机无法适配多变输送距离的痛点，通过嵌套伸缩的结构设计，让设备可在一定范围内自由调整作业长度，既可以满足固定工位间的物料转运需求，也可适配临时装卸货场景下的距离调整需求，概念阶段的结构设计预留了动力组件安装位、张紧机构调节空间，后续可直接在该模型基础上细化驱动单元、电控模块的设计，快速落地为可实际生产的工程方案，整体模型结构完整，各部件无干涉问题，可直观展示伸缩输送机的核心运行原理。
