RM1605滚珠丝杠精密传动部件三维设计

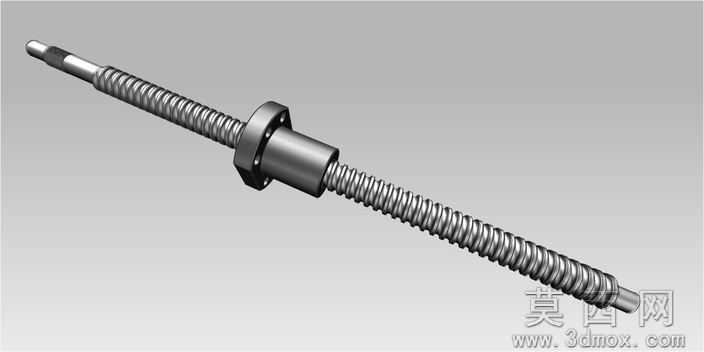

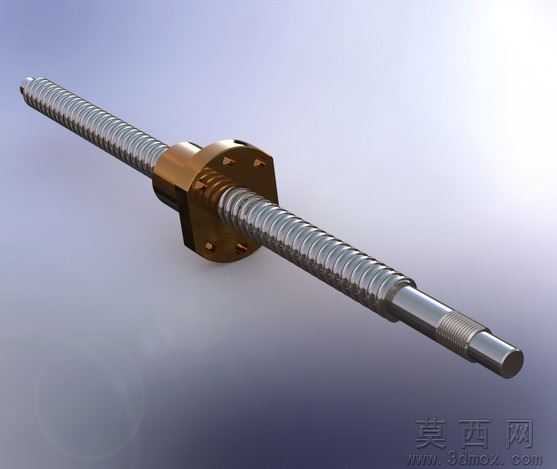

本模型为RM1605规格滚珠丝杠精密传动部件，建模阶段首先以公称直径16mm、导程5mm的核心参数为基准，先绘制丝杠轴的回转体轮廓，通过螺旋线扫描生成滚道齿形，严格匹配滚珠啮合的圆弧曲率，保证滚道表面的连续顺滑；随后构建法兰式螺母组件，依次完成螺母基体、法兰安装孔、反向器安装位、密封槽结构的特征建模，再装配标准规格钢球，按照循环路径排布滚珠，还原滚珠丝杠的滚动传动结构，建模全程保留完整参数化特征，可直接修改导程、公称直径等参数适配不同设计需求。渲染材质方面，丝杠轴与螺母主体采用合金钢材质，赋予哑光金属质感，表面添加细微磨削纹理还原真实加工表面状态，钢球赋予高抛光铬钢材质，添加适当反射效果凸显滚动体的精密特性，法兰安装面做轻微氧化发蓝质感区分，整体渲染效果清晰呈现各部件结构细节，无多余装饰元素，突出机械部件的工业属性。结构原理上，该滚珠丝杠通过螺母与丝杠之间的钢球滚动实现旋转运动与直线运动的高精度转换，相比传统滑动丝杠摩擦阻力大幅降低，传动效率可达90%以上，法兰式螺母结构可通过螺栓直接与负载滑台连接，安装定位便捷，反向器结构引导滚珠完成循环回流，保证传动过程连续无卡顿，可实现高精度的直线进给动作，具备定位精度高、磨损小、寿命长的特点。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后可保留完整装配结构与实体特征，STL格式可直接用于3D打印验证结构，STEP/IGES格式可直接导入装配体用于整机设计，无需额外修复破面，适配不同设计场景的使用需求。研发教学应用层面，该模型可作为自动化设备、数控机床、精密滑台等产品研发的标准传动部件选型参考，设计人员可直接调用模型完成设备整体装配布局，验证安装尺寸与传动行程；在教学场景中，可用于机械设计课程中滚动螺旋传动的结构演示，帮助学生理解滚珠丝杠的工作原理、循环方式与安装结构，也可作为三维建模教学的进阶练习案例，掌握螺旋扫描、装配配合、通用格式导出等建模操作技巧。
