双翘滑板多格式三维结构设计模型

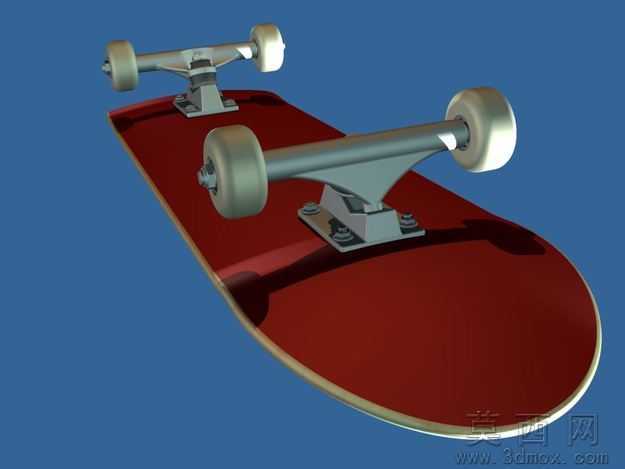

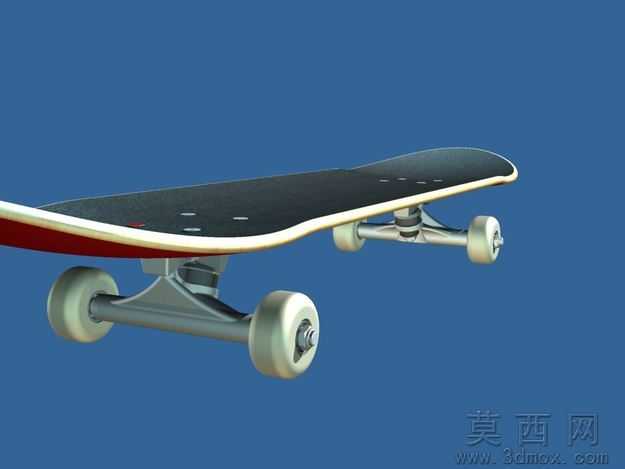

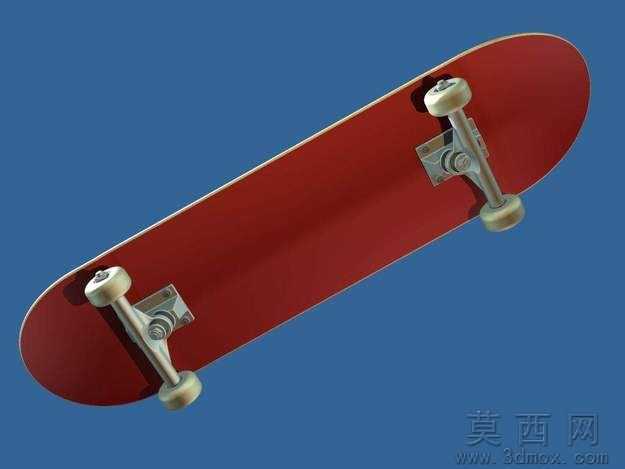

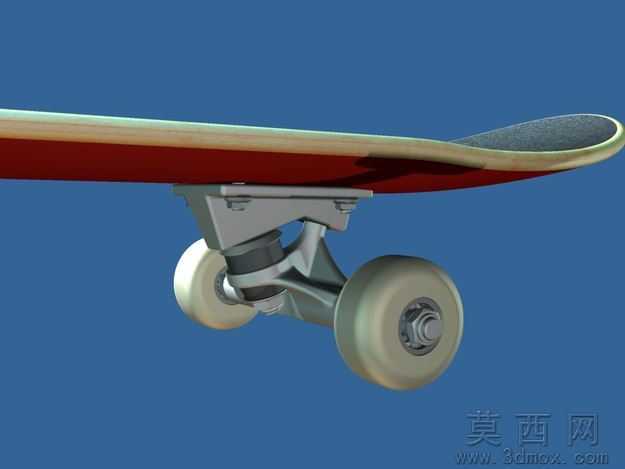

本模型为1:1还原真实双翘滑板的高精度三维设计成果，建模阶段严格遵循实体滑板的生产制造逻辑，首先以真实滑板的板面轮廓为基准绘制二维草图，通过放样、曲面加厚等命令生成带有首尾翘曲弧度的板体基础结构，再依次绘制支架、轮轴、轴承、轮体的独立零件草图，通过拉伸、旋转、倒角、布尔运算等操作完成单个零件的细节建模，所有零件建模完成后按照真实装配关系添加同轴、重合、平行等装配约束，还原滑板各部件的实际连接状态，同时对装配间隙进行精准校验，避免出现结构干涉问题。参数设计层面，模型完全参照专业双翘滑板的通用尺寸标准设定，板面长度、宽度、翘曲高度、支架轴距、轮径、轮轴直径等参数均匹配市售主流滑板的真实规格，所有参数均保留可编辑特征，使用者可根据设计需求快速调整尺寸，适配儿童板、长板等不同类型滑板的改型设计需求。渲染材质环节，模型为不同零件匹配了对应真实材质属性，板面设置为高饱和度红色哑光漆面材质，还原枫木板面的涂层质感，金属支架设置为磨砂银金属材质，搭配金属光泽的轮轴与轴承结构，轮子设置为米白色高耐磨聚氨酯材质，添加了轻微的粗糙度与反光效果，渲染背景采用纯净深蓝色调，通过光影调整突出滑板的立体结构与材质层次，达到接近实物拍摄的展示效果。结构原理层面，模型完整还原了滑板的核心运动结构，板面通过桥钉与前后两个金属支架（滑板桥）固定连接，支架内置的转向结构可在板面倾斜时带动轮组偏转实现转向，轮轴通过高精度轴承与轮子连接，保证轮子转动的顺滑度，所有结构的连接关系与真实滑板完全一致，可直观展示滑板的转向、滑行的机械原理。软件兼容层面，模型提供Autodesk Inventor2010、Autodesk Inventor2011原生格式文件，同时导出通用STL格式与其他兼容格式，可被SolidWorks、UG、Pro/E、3ds Max等主流三维设计软件直接打开编辑，STL格式可直接导入各类FDM3D打印机进行实体打印，无需额外进行格式转换或模型修复。研发教学应用层面，该模型可作为运动器材设计领域的参考案例，用于滑板产品的结构改型、外观定制设计，也可作为机械设计教学的装配实训案例，帮助学习者掌握曲面建模、零件装配、干涉检查的基础操作，同时可用于滑板运动相关的科普演示，直观展示滑板的结构组成与运动原理，也可作为3D打印入门的练习模型，打印制作等比例缩小的滑板摆件或功能验证样件。
