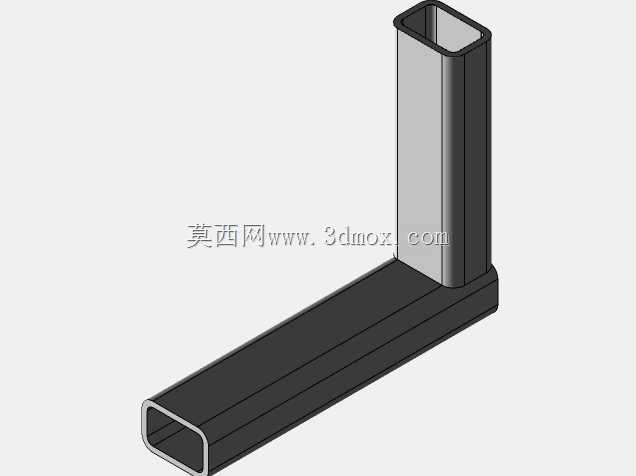

焊接结构角撑板与端盖组合构件

该焊接组合构件主要应用于各类金属型材框架的结构搭建场景，常见于设备机架、工业护栏、输送线支架、仓储货架主体等采用矩形管材拼接的钢结构体系中，是型材焊接装配环节不可或缺的配套结构件。其中角撑板设置在两根垂直相交矩形管的直角衔接位置，核心作用是分散管材衔接处的集中应力，避免框架受载时焊缝位置因应力集中出现开裂、变形问题，大幅提升直角节点的抗扭、抗弯折性能，保障整体框架的结构稳定性；端盖则安装在矩形管材的截断敞口端，一方面可以封堵管材端口，避免内部进入杂物、积水造成管材内壁锈蚀，延长型材整体使用寿命，另一方面可以让管材端面保持平整美观，避免锋利端口划伤作业人员，同时也为后续框架的封板安装、脚垫装配提供平整的安装基准面。在设计思路上，角撑板采用贴合矩形管外侧直角的折弯构型，板面与两根型材的外壁完全贴合，焊接时可增大焊缝的接触面积，无需额外加工复杂的坡口即可获得足够的焊接强度，同时板件的厚度根据配套型材的壁厚做匹配设计，既不会因板件过薄导致加强效果不足，也不会因板件过厚造成材料浪费、增加整体结构自重；端盖采用与矩形管内廓尺寸精准匹配的嵌入式构型，安装时可直接卡入管材端口，定位便捷，焊接后端面与管材外壁齐平，无突出结构，不会干涉后续其他配件的装配。在安装边界与尺寸适配方面，该套构件完全适配常规规格的矩形结构型材，角撑板的折弯半径与型材的外圆角完全匹配，安装后贴合间隙控制在焊接工艺允许范围内，无需额外修磨即可直接施焊；端盖的嵌入深度经过合理设计，既保证卡接定位的可靠性，也不会因伸入过长占用管材内部的走线、穿管空间，适配各类框架结构的装配需求，可有效降低现场焊接施工的加工难度，提升框架装配的一致性与结构可靠性。
