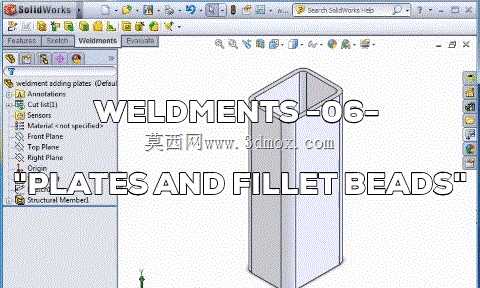

板件角焊连接结构三维设计参考

该焊接结构主要应用于金属框架类构件的生产制造场景，常见于设备机架、仓储支架、工业防护栏、轻型承重支撑结构的搭建环节，是金属结构加工领域应用极为广泛的基础连接构造形式。这类板与角焊缝组合的结构，核心作用是实现不同规格金属板材、型材之间的刚性连接，通过角焊缝的熔接作用让分散的金属构件形成受力整体，能够稳定传递竖向荷载与水平方向的拉压、剪切作用力，保障整体结构的承重稳定性与抗形变能力。在功能特性上，该结构采用角焊缝连接形式，相较于对接焊对构件坡口加工的精度要求更低，现场装配容错空间更大，焊接作业时无需复杂的工装定位即可完成组对，能够有效降低现场加工的作业难度，同时角焊缝成型后在连接节点处形成均匀的受力过渡带，可减少应力集中问题，提升节点的抗疲劳性能，适配多数静载与低频次动载的结构使用需求。设计层面上，该结构围绕方型截面型材与平板的连接场景展开，焊道沿构件贴合的边角位置连续布置，充分考虑了焊接作业的操作空间，焊枪可沿贴合边角顺畅走枪完成连续焊接，无需频繁调整构件姿态；同时结构预留了足够的焊缝收缩余量空间，可降低焊接冷却过程中构件产生的焊接变形量，减少后续校形的工作量。在外形与安装边界方面，该结构整体为规整的立式方型截面构件，外轮廓无突出的异形结构，组对安装时仅需保证板件贴合面的对齐精度，将板件端面与型材侧壁贴合对齐即可开展定位焊，安装适配性强，可直接与同规格的方管、平板构件拼接组合，无需额外加工定制连接配件，能够直接适配常规的金属框架模块化搭建需求，在轻型设备支撑、工业操作台架、厂区防护设施的搭建中可直接作为标准连接节点参考使用，帮助设计人员快速完成焊接结构的节点排布与受力验算，减少重复设计的工作量。
