微型文丘里真空发生气动气泵结构

这款微型文丘里气泵是气动系统中常用的负压发生元件，广泛应用在电子装配流水线的元器件吸持工位、小型包装设备的袋口吸附开袋机构、自动化检测设备的工件固定吸盘回路、实验室小型气动实验台的负压供给单元，以及医疗耗材生产线上的轻薄物料转运场景中，依靠压缩空气作为动力源即可产生稳定负压，无需额外配置电力驱动的真空泵，在易燃易爆、多电磁干扰的特殊工业场景中有着不可替代的适配优势。

该气泵的核心工作原理依托文丘里效应设计，当正压压缩空气从进气端进入泵体内部的收缩-扩张流道时，气流在喉道位置流速急剧提升形成低压区，进而在侧方的螺纹接口处产生持续负压，外接真空吸盘即可实现对工件的吸附抓取，相比传统机械式真空泵，这款气泵无运动摩擦部件，工作过程无额外磨损，运行噪音极低，负压响应速度快，可在毫秒级时间内达到额定负压值，适配高频次启停的自动化作业工况。

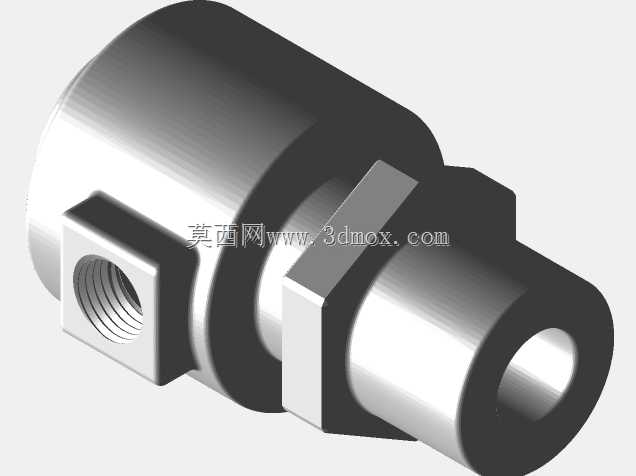

在产品结构设计上，整体采用同轴式阶梯圆柱布局，主体为三段式阶梯轴结构，中间设置六角拧动位，方便安装时使用扳手夹持施力，避免安装过程中泵体打滑损伤外表面；侧方的内螺纹接口为标准气动管螺纹，可直接适配市面上常规的快插气动接头，无需额外加工转换接头，两端的接口分别对应压缩空气进气端与正压排气端，气路走向清晰，安装时不会出现管路接反的问题。整体结构做了等壁厚设计，在保证泵体结构强度可承受1MPa以内工作气压的前提下，尽可能压缩了整体外形尺寸，整体长度控制在较短范围内，最大外径适配狭小安装空间的布局需求，安装时既可以通过侧方支架固定，也可以直接通过两端管路串联固定在气路板上，安装边界灵活，不需要预留过大的操作维护空间，可直接集成在紧凑型自动化设备的气路总成内部。

流道设计上做了平滑过渡处理，避免直角转折造成的气压损失，在相同进气压力下可获得更高的负压值与更大的吸气流量，内壁做了光滑抛光处理，减少气流流动过程中的紊流噪音，同时避免压缩空气中的微小杂质在流道内部堆积堵塞，延长元件的无故障工作时长。泵体外部做了氧化防锈处理，可在潮湿、多粉尘的车间环境中长期使用，不会出现锈蚀掉屑的问题，适配多数工业生产场景的环境要求。
