嵌入式交流电能测量显示仪表结构设计

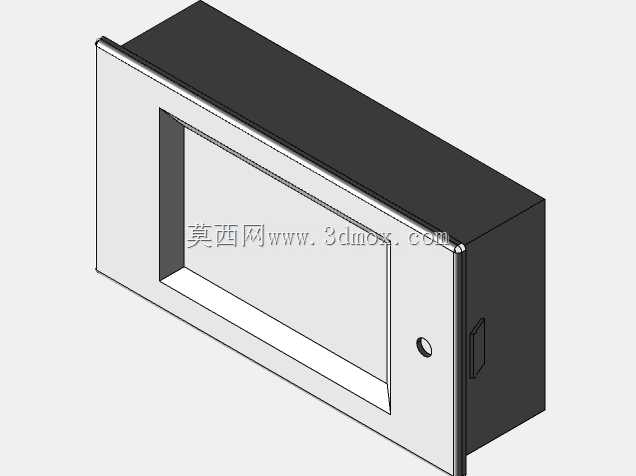

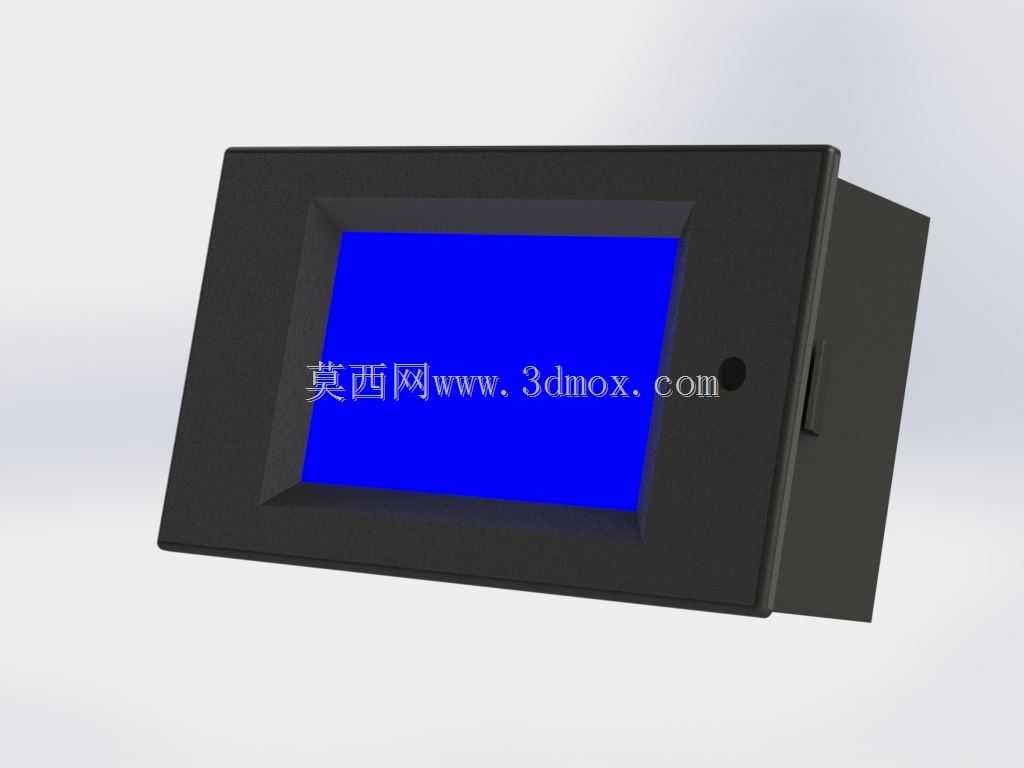

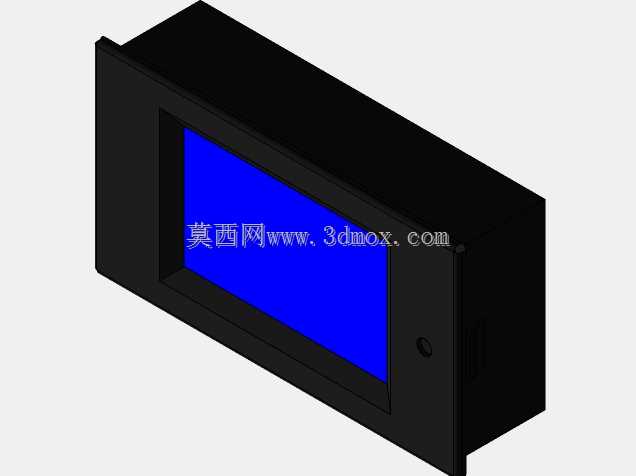

这款嵌入式安装的交流电能测量仪表，主要面向工业配电回路、小型设备电控柜、民用配电终端的电量参数采集场景，可直接嵌入标准电控柜面板开孔完成安装，无需额外外置固定支架，适配常规低压配电系统的80-260V电压等级、20A以内电流回路的参数监测需求。从结构设计来看，整机采用前装式卡扣固定结构，前面板边框做了微凸的止口设计，安装时可直接卡在面板开孔外侧，后侧壳体预留的弹性卡扣能自动卡紧开孔内壁，既保证安装后前面板与安装面贴合平整无突出缝隙，也能避免设备运行过程中受振动出现松脱移位。前面板区域预留了整块蓝色液晶显示屏的安装位，屏幕周边做了内凹的遮光边框，可减少环境光线直射屏幕造成的显示反光问题，即使在车间强光环境下也能清晰读取屏幕显示的电压、电流、功率、累计电能等参数。屏幕侧边预留的小圆孔为状态指示灯安装位，可用于显示设备供电状态、通讯状态、报警触发状态，方便运维人员快速判断设备运行工况。壳体后侧为接线腔体，整体做了等壁厚的加强筋设计，既可以提升壳体整体抗形变能力，避免安装锁紧过程中壳体出现开裂变形，也能在接线区域形成规整的走线空间，方便现场施工时的线缆压接与整理。从安装边界来看，这款仪表适配常规的矩形面板开孔尺寸，壳体进深控制在常规电控柜内的安装空间范围内，不会与柜内其他元器件、走线槽产生空间干涉，前面板的防护等级可满足常规电控柜的面板防护要求，能阻挡日常运维过程中的飞溅水滴、浮尘侵入设备内部。设计过程中充分考虑了现场安装的通用性，壳体的卡扣行程预留了足够的适配余量，可兼容一定厚度范围内的不同材质安装面板，不管是冷轧钢电控柜面板、绝缘塑料配电板都能可靠固定。设备内部的电路板安装位做了定位柱设计，装配时可直接将电路板卡入定位柱完成固定，无需额外打胶固定，既提升装配效率，也方便后期的维护拆解。屏幕与电路板之间采用软排线连接，壳体内部预留了排线的走线槽位，可避免装配过程中排线被壳体挤压造成接触不良。
