差速器用端面直齿伞齿轮结构设计

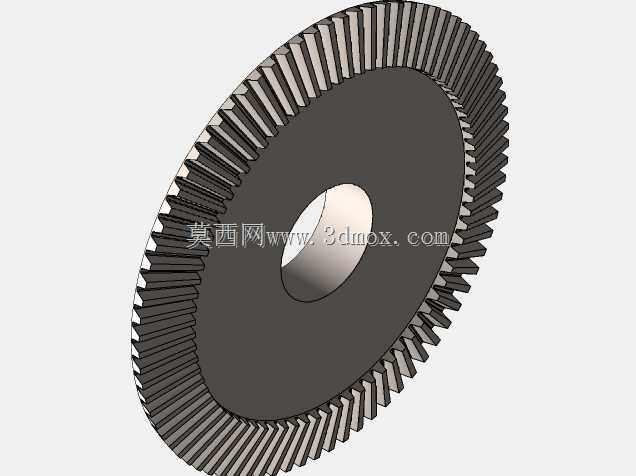

这款伞齿轮是面向差速器传动场景开发的核心传动零件，主要承担差速机构内相交轴之间的旋转动力传递功能，是车辆、工程机械传动系统中实现两侧输出轴差速运转的关键构件。在实际应用场景中，这类伞齿轮多安装于差速器壳体内部，与配套的行星伞齿轮、半轴伞齿轮形成啮合副，当设备处于转弯、起伏路面行驶状态时，能够通过齿轮副的相对转动，自动调整两侧输出端的转速差，避免传动部件出现刚性拖拽、轮胎打滑磨损等问题，保障动力输出的平顺性与行驶稳定性。从功能特性来看，该伞齿轮采用直齿端面齿形设计，齿向沿齿轮锥面径向均匀分布，相比螺旋伞齿轮加工难度更低、装配调整便捷，传动过程中轴向载荷更小，能够适配中等载荷、常规转速的差速传动工况，齿部经过结构优化，啮合重合度控制在合理区间，既保证传动过程的连续平稳，也能有效降低啮合冲击带来的噪音与齿面磨损。在设计思路层面，这款齿轮以差速器的安装空间为核心边界开展结构设计：整体采用盘式薄辐板结构，中心设置同轴安装通孔，用于与差速器半轴或壳体定位轴段配合，孔位公差按照过渡配合要求设计，保证装配后齿轮的同轴度，避免高速转动时出现偏摆振动；齿顶圆、齿根锥角严格匹配啮合副的节锥参数，保证安装后两啮合齿轮的节锥顶点重合，实现正确的共轭啮合，避免出现齿面偏载、卡滞等问题；辐板厚度经过强度校核，在满足传动扭矩承载要求的前提下尽可能缩减厚度，降低零件整体重量，减少差速器总成的转动惯量，提升传动响应效率。从安装边界来看，该齿轮的轴向定位依靠中心孔的轴肩配合实现，径向定位通过孔与轴的过盈配合加键连接（或花键连接，根据差速器设计选型）传递扭矩，齿轮背面预留有差速器垫片的安装平面，平面度公差控制在较高精度等级，保证垫片贴合均匀，在长期承受轴向啮合推力时不会出现偏磨；齿部的外径尺寸严格适配差速器壳体的内部腔体空间，保证齿轮转动过程中不会与壳体内壁、其他传动构件发生运动干涉，齿侧间隙按照差速器的工况要求预留合理范围，既保证高温工况下齿面受热膨胀不会出现卡滞，也能避免间隙过大导致传动冲击、换向空程过大的问题。这类伞齿轮除了应用于车辆差速器之外，也可适配其他需要相交轴动力传递的通用机械传动场景，在农机、轻工设备的传动箱中也可根据参数匹配选用，其结构简单、维护便捷的特性，能够很好适配中等载荷下的直角传动需求。
