凸缘式刚性法兰联轴传动构件

在工业传动系统的布局中，法兰联轴器是应用极为广泛的刚性轴连接构件，常见于各类需要精准同步传动、无相对位移补偿需求的动力传输场景，比如常规输送线的驱动端连接、中小型水泵与动力端的轴对接、普通机床主轴进给单元的动力衔接、风机叶轮与驱动轴的装配等场景，这类构件承担着将两根独立轴段牢固结合、同步传递旋转转矩的核心作用，能够保障动力输出端与负载端的转速完全同步，不存在传动间隙带来的传动误差，适合对传动同步精度有基础要求、轴系对中精度较高的装配环境。

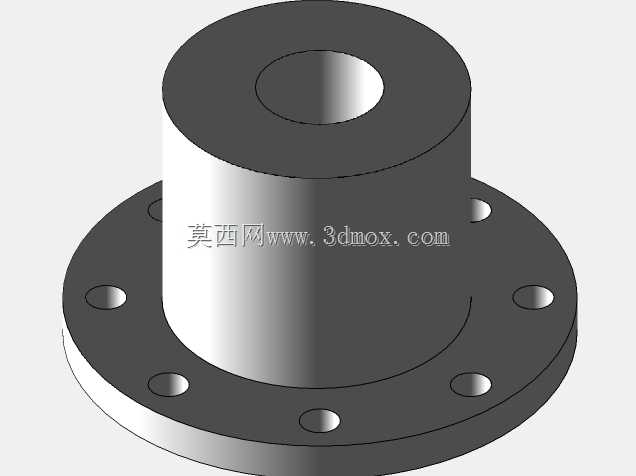

从功能特性来看，这款法兰联轴器属于刚性凸缘结构，整体由带轴套的法兰盘主体构成，中心的通孔用于穿入待连接的传动轴，可通过键连接实现轴与联轴器的周向固定，避免传动过程中轴与联轴器出现相对打滑；法兰盘端面上均匀分布的螺栓孔，用于穿入紧固螺栓，将两个配对的法兰盘沿轴向牢牢锁紧，依靠法兰端面的摩擦力以及螺栓的抗剪切能力传递工作转矩，结构简单可靠，能够传递较大的额定转矩，日常维护成本极低，只要装配时保障两轴的同轴度，长期运行过程中很少出现故障。

在设计思路上，这款构件采用一体化的轴套加法兰盘结构，轴套部分保留足够的轴向长度，能够为穿入的轴段提供充足的支撑接触面积，降低轴连接部位的局部应力集中，避免长期交变载荷下轴段出现疲劳断裂；法兰盘上的螺栓孔采用沿圆周等角度均匀排布的设计，保障锁紧后各个螺栓受力均匀，不会出现局部螺栓过载的情况，同时法兰盘的外径根据所需传递的转矩大小匹配，既不会因为尺寸过大造成材料浪费和安装空间占用，也不会因为尺寸不足导致结构强度不够出现变形。

从安装边界来看，这款联轴器的轴套内孔与待连接轴采用基孔制配合，装配时需要提前校准两根待连接轴的径向偏移和角度偏斜，将对中误差控制在刚性联轴器允许的极小范围内，避免运行过程中产生额外的附加载荷损伤轴和轴承；法兰盘的外径尺寸决定了安装时需要预留的径向操作空间，要保障紧固螺栓时有足够的扳手操作空间，轴套的轴向长度则决定了轴端伸入的深度，装配时需要控制轴端的伸出长度，避免两轴端面在联轴器内部发生顶触，影响正常的传动运行。这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此更适合安装在刚性较好、工作过程中轴系不会产生较大位移的设备上，能够充分发挥其结构简单、传动效率高、转矩传递稳定的优势。
