差速器用驱动与行星斜齿轮组结构

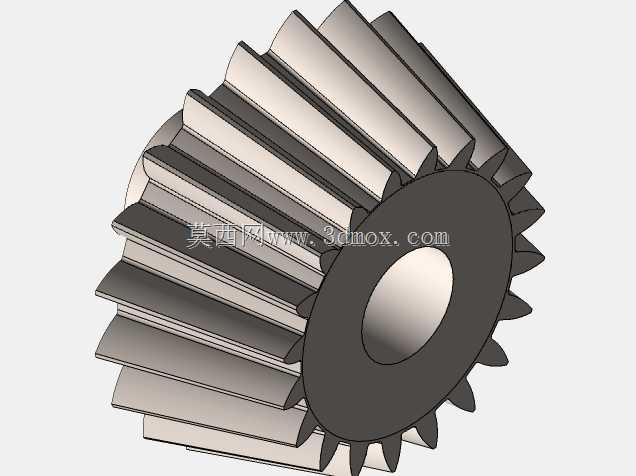

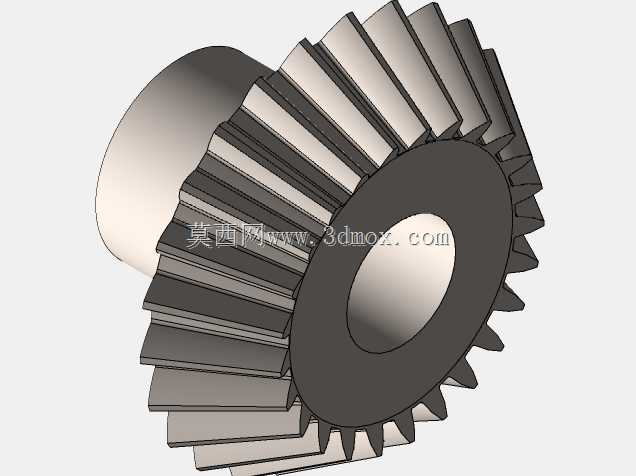

这套齿轮组是动力传动系统中的核心啮合部件，主要应用于乘用车辆、工程机械设备的差速器总成中，承担着扭矩分流、转速适配的关键作用，能够在设备转向或行驶路面附着条件存在差异时，自动调整两侧输出端的转速差，避免传动部件出现刚性拖拽、轮胎滑磨等问题，保障动力输出的平顺性与行驶稳定性。在实际设备运行过程中，驱动齿轮作为动力输入的主动件，承接来自传动端的输入扭矩，通过轮齿的连续啮合将动力传递给行星小齿轮，行星齿轮在随架公转的同时可实现自转，以此完成不同输出轴之间的转速匹配，整套啮合结构可适配大扭矩、高转速的持续传动工况，轮齿啮合重合度高，传动过程中的冲击与噪音更低，动力传递效率可保持在较高水平。从设计思路来看，这套齿轮采用斜齿齿形设计，相比传统直齿结构，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿面啮合，能有效降低啮合瞬间的冲击载荷，减少运行过程中的振动与异响，同时斜齿结构的啮合重合度更大，同等模数下可承载的扭矩更高，更适合差速器这类频繁承受变载荷、冲击载荷的应用场景。齿轮的中心轴孔采用通孔设计，可与配套的支撑轴、行星架实现精准配合，安装时需保证齿轮端面与安装基准面的垂直度，控制轴孔与配合轴的配合间隙在合理公差范围内，避免因安装偏斜导致轮齿偏载、磨损加剧的问题。齿轮的外径、齿宽、轴孔直径均按照差速器的安装边界进行匹配设计，可直接适配对应型号的差速器壳体安装空间，无需额外进行结构改制，轮齿的齿向、齿形均经过修形优化，可抵消部分安装误差与传动变形带来的啮合偏差，延长齿轮的使用寿命，在长期交变载荷的工作环境下，能保持稳定的啮合精度，减少传动过程中的功率损耗，为整套传动系统的可靠运行提供支撑。
