直插式方形BA20桥式整流器件结构设计

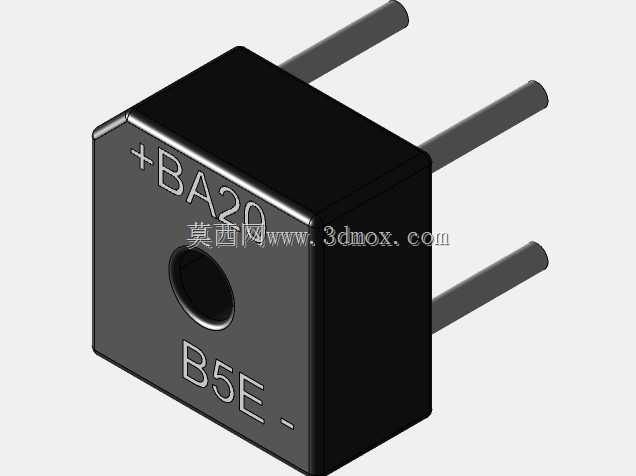

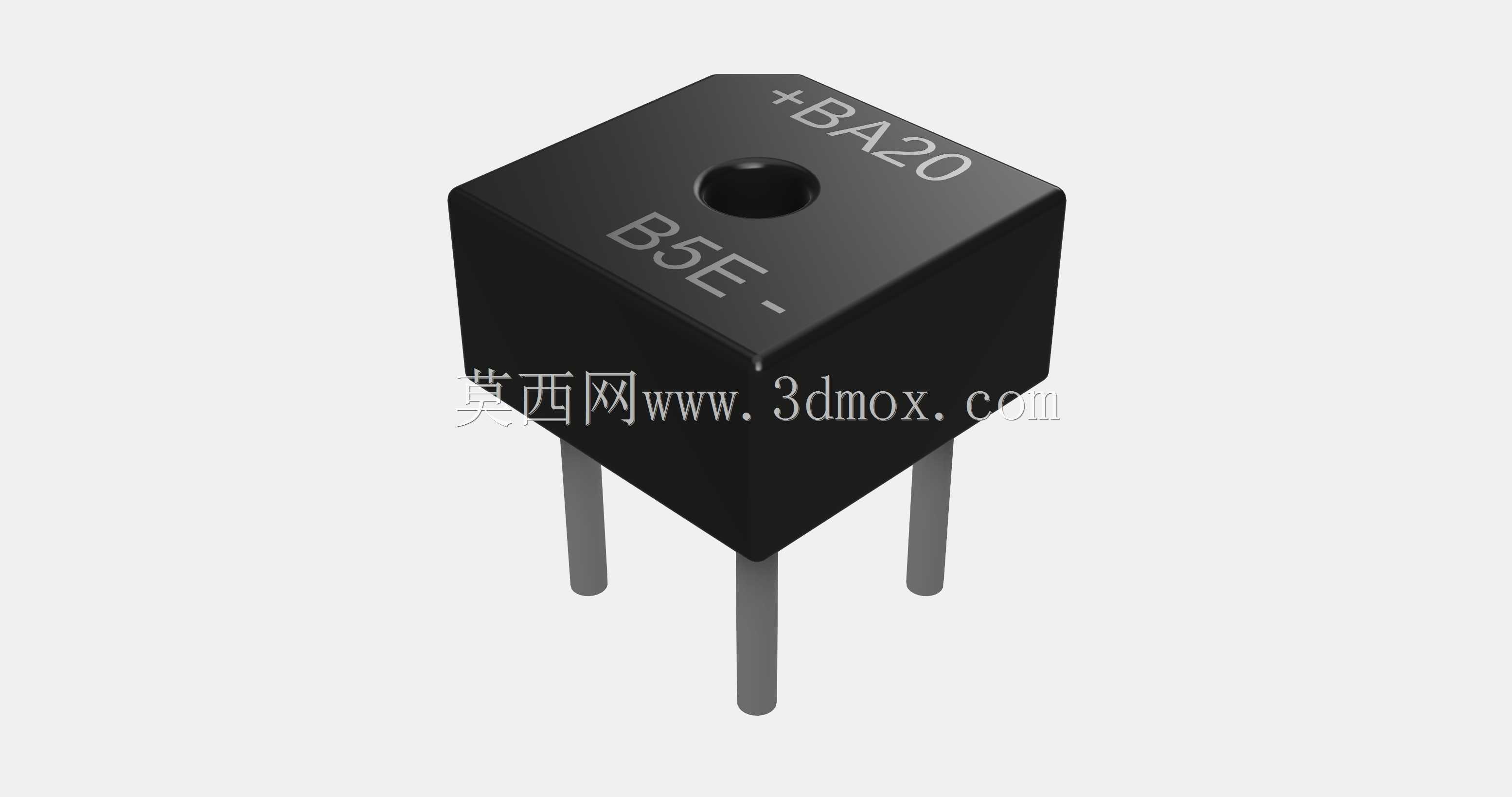

这款直插式方形整流器件，是面向小功率直流供电场景设计的核心电路元器件，主要应用在低压小电流的整流电路环节，常见于消费类电子主板、小型工控控制板、低压电源适配器、车载小功率供电模块等场景中，承担将交流输入转换为直流输出的核心整流功能，是交流转直流电路里不可或缺的基础半导体器件。从实际用途来看，该器件内部集成了四颗整流二极管接成桥式整流结构，相比分立二极管搭建的整流电路，能够大幅缩减PCB板上的元件占用空间，减少布线环节的接线错误率，同时保证整流性能的一致性，适合小批量波峰焊、回流焊的自动化生产装配流程。在功能特性上，这款器件采用方形环氧塑封全包覆结构，外壳为黑色阻燃环氧材质，顶面预留了清晰的极性标识，标注了正极与对应输出引脚的方位，能够避免生产装配过程中出现极性反接的问题；顶部设计的圆形凹位，既可以作为生产过程中的器件定位基准，也能在器件工作时辅助散热，提升小电流工况下的长期工作稳定性。三根直插式引脚采用标准间距设计，引脚为镀锡铜质材质，具备良好的可焊性与导电性能，能够适配常规厚度的PCB板穿孔焊接要求，焊接后引脚与板材的结合强度充足，能够耐受常规运输、使用过程中的振动冲击，不会出现引脚松脱、虚焊等问题。从设计思路来看，这款器件的结构设计优先兼顾了生产装配的便利性与使用可靠性，整体外形采用规整的立方体造型，没有多余的突出结构，能够适配自动化贴插设备的吸嘴取料要求，大幅提升SMT或THT生产线的装配效率；外壳的塑封厚度经过合理计算，既能够满足内部芯片的绝缘防护要求，避免外界水汽、灰尘侵入内部影响半导体性能，也不会过度增加器件的整体体积，尽可能压缩在PCB板上的占用空间。在外形尺寸与安装边界上，器件的方形本体边长控制在小尺寸规格范围内，引脚伸出本体的长度符合常规直插元件的成型标准，安装时仅需要在PCB上对应位置开设三个匹配引脚直径的穿孔，焊接后器件本体底部与PCB板面保留微小间隙，既能够避免焊接时热量直接传导到器件内部损伤芯片，也能预留出少量空气流通空间辅助散热，周边不需要预留过大的绝缘避让距离，能够适配高密度排布的紧凑型电路板设计要求。器件的引脚排布遵循行业通用的直插整流桥引脚定义规范，工程师在进行电路设计时不需要额外调整布线逻辑，可以直接替换同规格的其他同类型整流器件，降低电路设计的适配成本。
