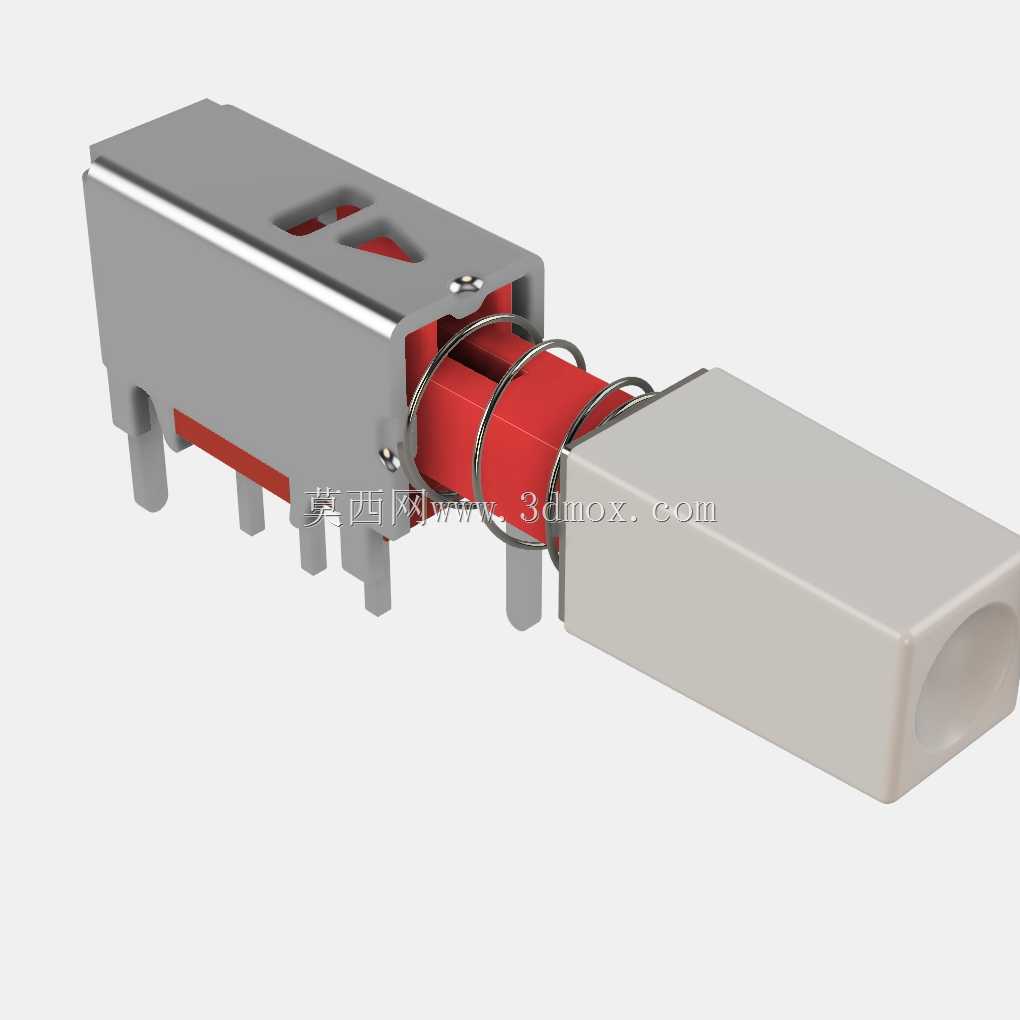

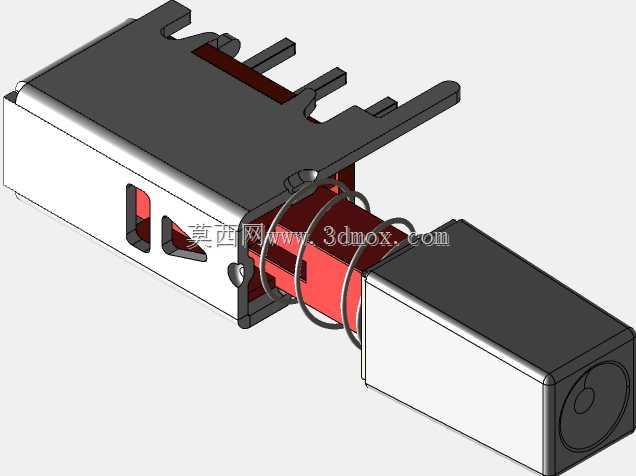

准将C128直推式自锁复位开关结构

这款直推式复位开关主要应用在工业控制设备、精密检测仪器、小型机电装置的操作面板中，作为功能触发、状态复位的核心操作元件，在需要频繁手动触发复位、功能切换的工控场景中承担人机交互的关键作用，能够在设备触发保护、工序完成后通过手动按压实现状态复位，让设备回到初始待运行状态，也可作为小型设备的电源触发、功能档位切换的操作部件。

从功能特性来看，该开关采用直推按压的操作逻辑，内置的复位弹簧能够在按压行程结束后提供稳定的回弹力，带动推块自动回到初始位置，同时内部的自锁结构可以在按压到位后保持锁定状态，再次按压即可解锁复位，操作反馈清晰，行程手感一致，能够承受数万次的反复按压操作，适配工业场景下高频次的操作需求。开关的插针式接线端采用直插设计，能够直接焊接在PCB电路板上，不需要额外的接线端子，安装后连接稳固，接触电阻低，能够稳定传输弱电平控制信号，不会出现接触不良、信号中断的问题。

在设计思路上，这款开关采用金属外壳搭配绝缘内芯的结构，外部的金属屏蔽壳既可以提升整体结构强度，抵御安装和使用过程中的外力冲击，也能起到电磁屏蔽的作用，避免外部电磁干扰影响开关传输的控制信号，保障设备控制的稳定性。内部的红色绝缘基座将导电触点、弹簧、推块等部件有序分隔，避免部件之间出现短路、卡滞的问题，弹簧采用圆柱螺旋压缩弹簧设计，劲度系数经过精准调校，既不会因为弹力过大导致按压手感过硬，也不会因为弹力过小导致复位迟缓、卡滞。推块采用耐磨绝缘材质，表面做了哑光防滑处理，按压时触感舒适，长期使用也不会出现磨损掉屑的问题。

从安装边界来看，这款开关为直插卧式安装结构，整体外形紧凑，金属外壳的固定脚和接线插针的间距符合通用PCB板的孔位设计标准，安装时只需要将插针对应插入电路板的预留孔位焊接即可，不需要额外的固定螺丝或者卡扣，安装后整体突出面板的高度较低，不会占用过多的设备内部空间，适配小型化、紧凑型的设备设计需求。开关的横向安装尺寸和纵向插针间距都经过标准化设计，可以直接替换同规格的其他直推复位开关，不需要修改电路板的原有设计，设备维护更换时十分便捷。
