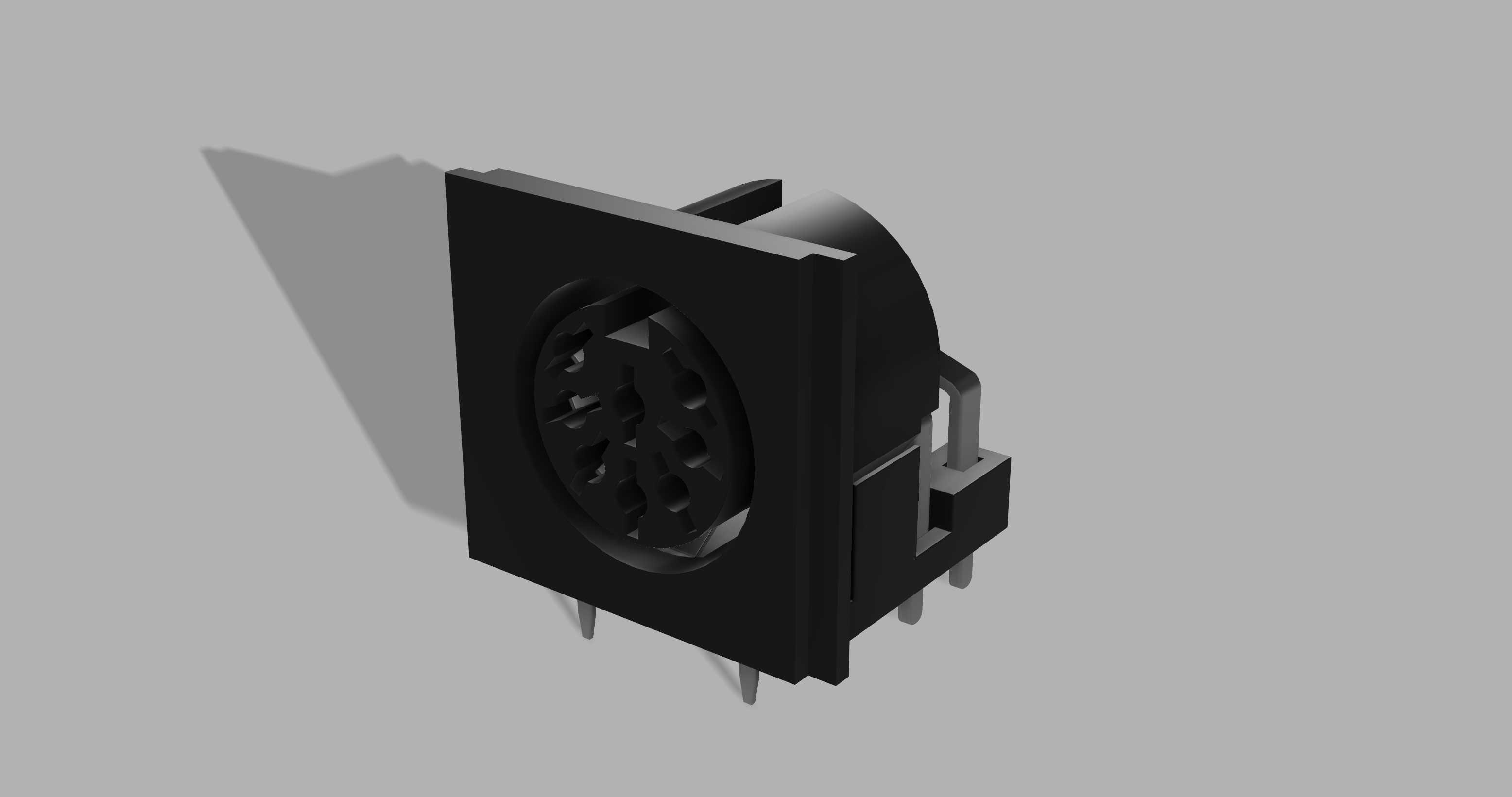

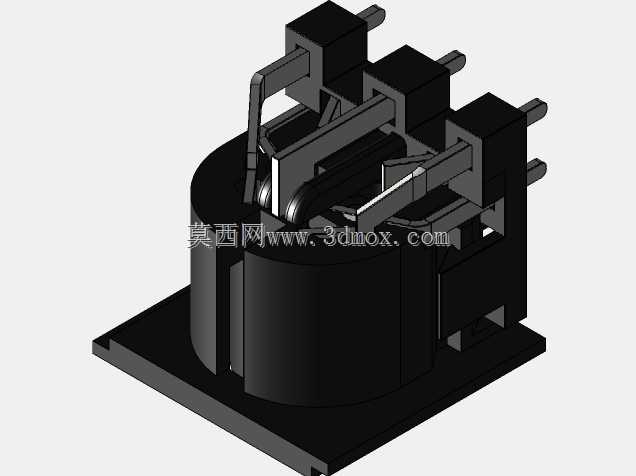

PCB安装式8针DIN视频接口连接器

这款8针DIN视频连接器，是针对复古计算机设备音视频信号传输场景设计的板载连接部件，主要适配老式家用计算机的视频信号输出需求，可实现主机与显示设备之间的多路视频信号稳定传输，解决早期计算机设备复合视频、分量信号同步传输的连接痛点，在复古电子设备维修、老硬件复刻、复古计算爱好者DIY改装场景中有着不可替代的作用。该连接器采用直插式PCB安装结构设计，主体为方形基座搭配圆形插芯接口，基座侧面设置有PCB定位卡扣与插脚导向结构，插脚采用直插排布设计，可直接对应印刷电路板上的预设焊盘孔位，安装时无需额外转接结构，直接插入焊盘后完成波峰焊或手工焊接即可固定，安装后基座与PCB板面贴合紧密，可承受常规插拔过程中的侧向受力，避免长期使用后出现焊盘脱落、接插件松动的问题。接口部分采用圆形8针同轴排布结构，插芯外围设置有环形屏蔽壳体，可有效减少外界电磁信号对视频传输的干扰，保证输出画面的清晰度与色彩还原度，接口外圈设置有定位缺口，可与配套插头的定位结构匹配，避免反插损坏插针，同时保证插拔时的对位精度，减少插针弯折的风险。设计过程中充分考虑了板载安装的空间边界，基座整体厚度控制在板载接插件的常规尺寸范围内，不会占用过多PCB板上的布局空间，插脚伸出长度适配常规厚度的PCB板材，焊接后不会在PCB背面出现过长的引脚残留，避免与机箱内部其他部件产生干涉。连接器外壳采用阻燃绝缘材质注塑成型，具备良好的绝缘性能与耐热性能，可承受焊接过程中的高温冲击，长期使用过程中不会出现材质老化开裂、绝缘性能下降的问题，金属插针采用铜质基材镀锡处理，具备良好的导电性能与抗氧化能力，可保证长期反复插拔后的接触稳定性，避免出现信号断连、画面闪烁的接触不良问题。在实际使用中，该连接器可直接焊接在计算机主板的视频输出电路区域，通过板上走线连接视频编码电路，配套对应规格的DIN插头线缆即可连接至老式CRT显示器、视频采集设备等终端，完整还原早期计算机的视频输出信号，为复古硬件的修复与功能复刻提供可靠的连接支撑，其结构设计兼顾了安装便捷性、使用可靠性与信号传输稳定性，完全匹配老式消费电子设备的板载连接需求。
