圆柱式电源连接基座结构设计

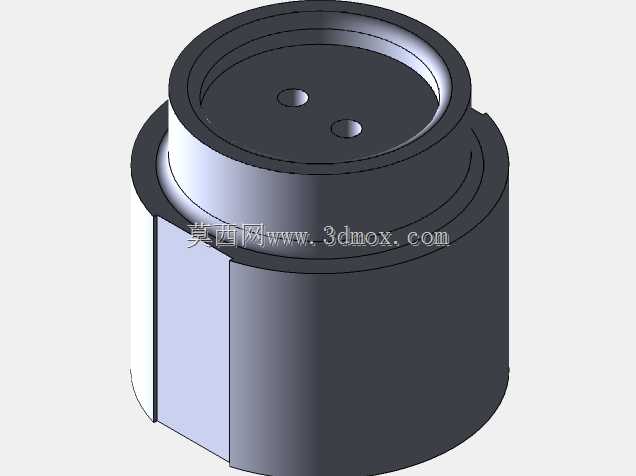

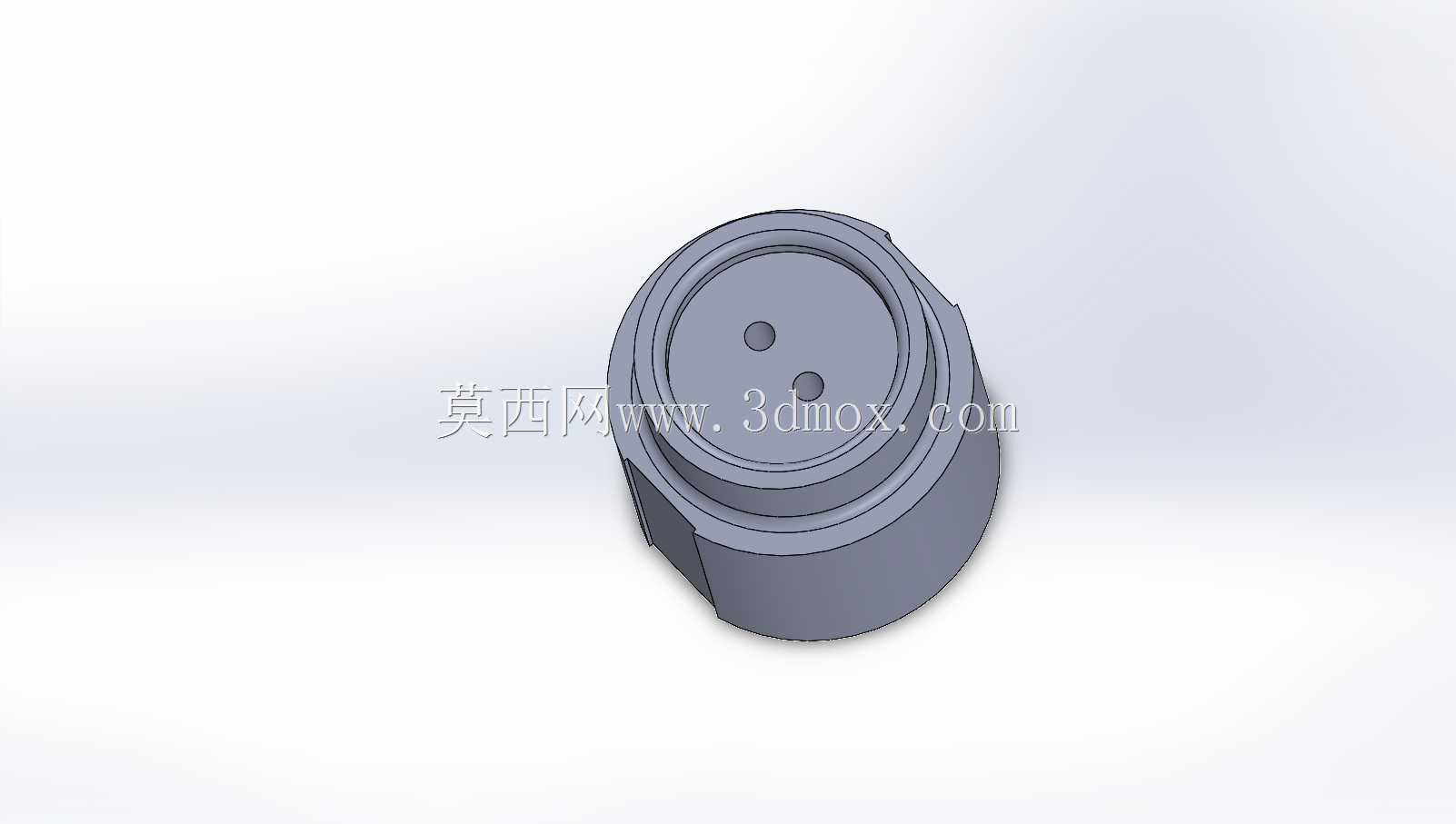

这款圆柱式电源连接基座，主要面向低压直流供电场景的设备端接口需求，常见于小型便携电子设备、桌面型工业传感模块、户外便携供电装置的机身内嵌安装场景，作为设备侧的电源输入承接部件，实现外部供电线路与设备内部电路的稳定导通与物理固定，避免接线处受拉扯、晃动出现松脱断电的问题。从实际用途来看，该部件承担着供电回路的物理接驳、接线端防护、安装定位的核心作用，区别于外露式接线柱，该基座采用内嵌圆柱结构，能够将导电接触端收纳在结构内部，减少日常使用中灰尘、水渍接触导电部位的概率，同时降低接线端被外力磕碰变形的风险。在功能特性设计上，基座顶部设置两个对称的导电接触点位，分别对应正负极回路，点位做内凹沉孔设计，能够与配套插头的插针形成精准对位，插合后依靠圆柱侧壁的配合间隙形成限位，避免插合后出现径向晃动导致的接触不良；基座主体下半段采用外圆切边结构，并非完整圆柱形态，切边平面能够在安装嵌入设备壳体的对应安装孔时形成周向防转定位，无需额外加装定位销即可避免基座在孔内随插头插拔动作发生转动，保证内部接线的焊点不会因扭转受力出现脱焊。设计思路上优先考虑安装便捷性与使用可靠性，整体结构采用一体化成型思路，减少拼接缝隙带来的结构强度短板，顶部的多层阶梯凸沿结构，在嵌入安装时能够搭在设备壳体的安装孔台阶上，形成轴向限位，确定基座嵌入壳体的深度，避免安装时推入过深导致内部接线空间被挤压，也防止基座向外脱出。外形尺寸方面，整体为同轴圆柱结构，总高度适配常规小型设备的壳体壁厚与内部接线空间预留，最大外径适配常见的圆形开孔安装规格，切边后的对边尺寸与安装孔的防转卡位尺寸匹配，安装时无需复杂的固定结构，仅需在壳体内部加装卡环或者点胶固定即可完成装配，安装边界清晰，不会与设备内部的电路板、结构筋位产生干涉，顶部凸沿高出壳体表面的高度经过优化，既能够保证插头插合时的导向长度，又不会突出过多影响设备整体外观的平整性。基座侧壁的厚度经过受力校核，能够承受插头插拔时的径向作用力，不会出现侧壁开裂变形的问题，内部预留的接线空间足够容纳导线的焊接触点与绝缘护套，避免导线绝缘层被结构棱角磨损造成短路风险。
