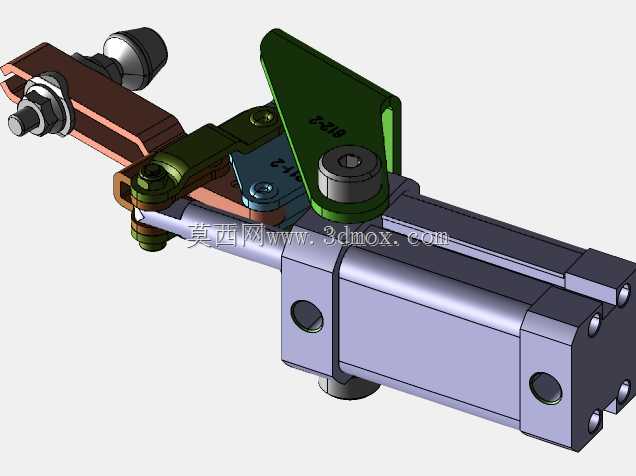

带传感安装位水平底座气动肘钳结构

这款气动肘钳是工装夹具领域常用的气动夹紧执行元件，广泛应用于自动化装配生产线、焊接工装工位、零部件加工定位夹具、检具装夹场景中，能够在工件完成上料后快速提供稳定的夹紧力，避免工件在加工、焊接、检测、装配过程中出现位移、窜动，保障工序精度与作业稳定性，相比手动肘钳可大幅降低操作人员的劳动强度，适配自动化产线的程控作业需求，可接入气动控制系统实现夹紧、松开动作的自动触发，适配批量连续生产的作业节奏。

该肘钳采用水平底座安装形式，底座前端预留了方形活塞结构与传感器安装槽位，既可以通过活塞结构实现夹紧行程的精准限位，也可在传感槽内加装磁性开关等位置检测元件，实时反馈夹紧、松开的到位状态，为产线的程控逻辑提供到位信号，避免出现未夹紧就启动加工、焊接工序的安全隐患，提升整套工装系统的运行可靠性。其夹紧力输出依托气动驱动搭配肘节过死点锁止结构，在气源断开、气压出现波动的情况下依然能够保持可靠的夹紧状态，不会因为气压失压出现松脱风险，适配焊接工位、机加工工位这类对夹紧可靠性要求极高的作业场景。

在设计思路上，这款肘钳将气缸驱动单元与肘节夹紧杠杆结构做了一体化集成，摒弃了传统分体式气缸加夹紧臂的冗余结构，整体结构紧凑，安装占用空间更小。底座采用平直安装面设计，可直接通过螺栓固定在工装基板、工作台面或者专用夹具上，安装边界规整，不需要额外设计复杂的转接安装座，能够有效降低工装设计的复杂度，缩短工装开发周期。夹紧臂的连接位置预留了标准的压头安装接口，可根据不同工件的外形轮廓更换适配的压头，无论是平面工件、异形轮廓工件还是带台阶的工件，都能通过更换压头实现稳定的压紧接触，避免压伤工件表面同时保证夹紧接触面积足够。

从安装边界来看，整体结构沿气缸轴向排布，横向占用空间小，底座的安装孔位采用标准化间距设计，适配行业内通用的肘钳安装尺寸，可直接替换同规格的手动肘钳或者其他品牌的同类型气动肘钳，不需要对原有工装做大规模改造，降低产线升级、夹具改造的成本。气缸本体采用硬质阳极氧化处理，耐磨性能优异，长期往复动作也不会出现气缸内壁磨损导致的漏气问题，铰接转动位置都加装了耐磨衬套，反复开合动作下的磨损量极小，能够保障长期使用后的夹紧精度不会出现明显衰减，减少日常维护的频次与成本。
