六芯公端拖车连接插头结构设计

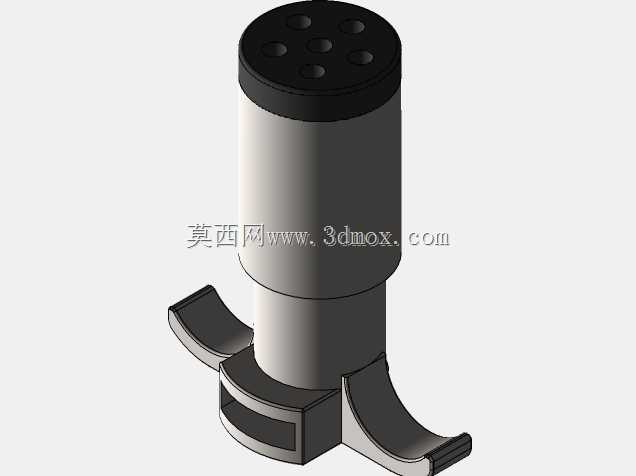

在拖挂式车辆的电气连接场景中，拖车插头是实现牵引车与拖挂单元之间信号、电力传输的核心连接部件，这款六针公拖车插头，主要应用于民用拖挂房车、小型货运拖板、农用拖挂机具等场景的照明电路连接，负责将牵引车端的转向灯、刹车灯、示宽灯、倒车灯以及常电供电的电路信号稳定传输至拖挂端，避免拖挂车辆上路时因灯光信号缺失引发通行安全隐患。从实际使用需求出发，这款插头的设计充分考虑了户外使用的复杂工况，主体采用圆柱式插拔结构，顶部端面均匀排布六个圆形插针孔位，对应六路独立的电路通路，能够覆盖常规小型拖挂设备的全部灯光信号传输需求，孔位排布采用非对称错位布局，可从物理结构上避免插反错位的问题，降低用户插拔操作的失误率。插头下部设计有双侧弧形卡扣翼片，在公头插入对应母座后，卡扣翼片可与母座外壁的卡槽形成卡合锁定，避免车辆行驶过程中因颠簸、震动导致插头松脱断电，卡扣翼片采用带弧度的翘边设计，用户拆卸时只需按压两侧翼片即可顺利拔出，无需额外工具辅助操作，兼顾连接可靠性与操作便捷性。插头中部设置有环形限位台阶，插拔过程中该台阶可作为插入深度的限位基准，保证插针插入母座的深度处于合理区间，既避免插入过浅导致接触不良、打火氧化，也防止插入过深顶坏母座内部的弹性接触件。插头底部预留了线束穿入与密封的安装空间，可适配常规多芯汽车护套线的接入，安装时线束从底部穿入后与六个插针分别压接或焊接，后续可通过热缩管或者橡胶护套实现尾部的密封防护，阻挡雨水、灰尘进入插头内部造成电路短路或者触点氧化。整体外形采用圆润柱体设计，没有尖锐外凸结构，安装在车辆尾部时不会额外增加突出的磕碰风险，整体安装边界紧凑，不会占用过多的车尾安装空间，适配绝大多数车型的拖车接口安装位，能够在-30℃到70℃的户外环境下保持结构强度与电气连接稳定性，触点部分采用导电性能优异的铜质基材搭配镀层处理，长期使用也能保持较低的接触电阻，避免大电流通过时出现发热烧蚀的问题，充分满足拖挂车辆日常行驶的电气连接可靠性要求。
