六芯拖车照明连接插头结构设计

　　在道路拖挂作业场景中，拖挂单元与主车之间的电气信号传输可靠性，直接关系到行驶过程中的灯光警示有效性，是拖挂上路前必须确认的核心安全部件之一。这款六针拖车插头，正是针对民用小型拖挂、旅居挂车、货运小拖板等场景的照明信号传输需求设计的接插部件，承担主车与挂车之间示宽灯、刹车灯、转向灯、倒车灯等照明回路的电流导通作用。

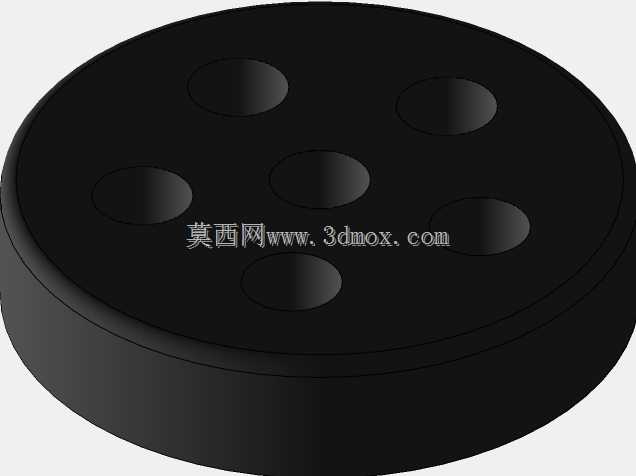

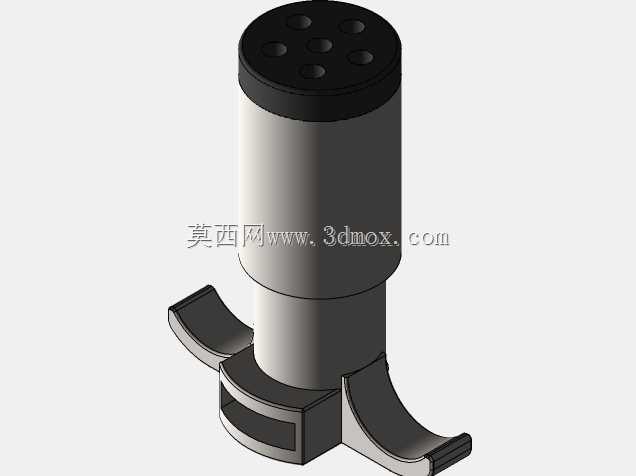

　　从实际使用场景出发，这类插头常年暴露在车辆行驶的复杂环境中，需要应对泥水飞溅、路面颠簸拉扯、温差变化带来的材料形变等问题，因此在结构设计上做了针对性的考量。插头主体采用圆柱式主体结构，上端为插针安装基座，六个导电插针按照环形阵列排布，对应六路独立的电气回路，能够覆盖常规小型拖挂的全部照明信号传输需求，插针基座外围做了凸起的密封止口，与对接插座扣合后可以形成贴合的密封面，减少雨水、灰尘进入接插区域造成的接触氧化、短路问题。

　　插头中段为握持操作区域，圆柱表面做了细微的防滑纹理处理，方便操作人员在插拔施力时获得足够的摩擦力，即使戴着手套或者手上沾有泥水也能顺利完成插拔操作，不会出现打滑脱手的情况。插头下部设计了对称分布的弹性锁止卡扣，卡扣采用悬臂梁式结构，自身具备合适的弹性形变能力，当插头插入对应插座到位后，卡扣会自动卡入插座对应的卡槽内，形成可靠的机械锁止，避免车辆行驶过程中因为持续振动、拉扯导致插头松脱断电；需要拔出插头时，只需要同时按压两侧卡扣的施力翼面，即可解除锁止顺利拔出，操作逻辑简单，不需要额外工具就能完成接拆动作。

　　在安装边界方面，这款插头的尾部预留了标准的线缆穿入孔位，适配常规六芯拖挂专用线缆的外径尺寸，线缆穿入后可以通过尾部的压线结构或者密封胶圈完成固定，既可以避免线缆受拉扯时直接将力传递到内部插针的焊接点，造成焊点脱落断路，也能填补线缆与插头壳体之间的缝隙，提升尾部的防水防尘能力。整体外形的最大外径控制在常规拖车插座的适配范围内，不需要对现有挂车端的安装面板做额外开孔改造，能够直接替换同规格的老旧损坏插头，降低配件更换的适配成本。

　　从结构设计的细节来看，插针与基座的配合采用过盈压装的方式固定，插针尾部预留了足够的焊线空间，方便装配时完成导线与插针的焊接或者压接操作，内部的走线空间做了圆滑过渡处理，没有尖锐的棱角，避免穿线时划伤线缆绝缘层造成短路隐患。壳体材料选用具备耐候性的硬质工程材料，能够在-30℃到70℃的环境温度区间内保持足够的结构强度，不会因为低温变脆开裂，也不会因为高温出现软化形变，适配国内大部分地区的户外使用环境。

　　在实际装车验证的逻辑中，这类插头的插拔寿命需要满足至少数百次的可靠接插，锁止卡扣的弹性衰减要控制在合理范围内，长期使用后依然能够提供足够的锁止力，插针的接触电阻要保持在较低水平，避免大电流通过时出现过热烧蚀的问题。同时插头的外形没有多余的外凸结构，安装后不会超出挂车前部的安装面轮廓，减少行驶过程中被路边杂物剐蹭导致损坏的概率。针对拖挂倒车、转向过程中可能出现的线缆拉扯，插头与线缆连接位置的结构能够承受一定角度的弯折，不会因为线缆反复弯折出现壳体断裂或者内部线芯折断的问题。

　　不同于多芯的重型拖挂插头，这款六针结构的插头定位非常明确，就是服务于总质量较小的轻型拖挂场景，回路数量刚好匹配这类挂车的照明信号需求，没有冗余的回路设计，整体体积更加紧凑，成本也更具优势，适合轻型拖挂房车、摩托拖板、小型货运拖斗等车型的配套使用。在建模过程中，所有的配合尺寸都参照拖车接插件的通用行业规范设定，插针的间距、伸出长度、锁止卡扣的位置尺寸都与通用插座完全适配，不会出现尺寸偏差导致的插装困难、接触不良问题，结构上的倒角、拔模角度都按照实际注塑生产的工艺要求做了处理，模型可以直接用于后续的开模验证或者配件的适配选型参考。
