六芯Deutsch公端连接器结构设计

　　在重型车辆、工程机械、户外工业设备的线束布设场景里， Deutsch系列连接器的应用占比一直居高不下，这类接插件需要面对振动冲击、温湿度交变、粉尘泥水侵蚀等复杂工况，对结构可靠性的要求远高于普通民用接插件。这次拆解建模的六针Deutsch公接头，是整套线束连接系统里的公端插接部件，主要承担多回路电信号与小功率动力的导通对接功能，常见于柴油发动机舱线束、工程机械主控线束、特种车辆改装线束的对接节点。

　　从实际使用的角度看，这类公接头通常是固定在线束端或者设备面板端，和对应的母端护套对插后实现电路的通断连接，六芯的配置刚好覆盖常规传感器信号回路、小功率执行器供电回路的接线需求，单针通流能力匹配16-20AWG线径的导线，足够应对车载、工业场景下的多数低压连接需求。设计上首先要考虑的是插接后的保持力，接头外侧的环形凸筋和卡扣槽结构，是和母端护套内部的锁止结构配合的关键，对插到位后会发出清晰的锁止反馈，避免设备运行过程中受振动出现松脱断电的问题。

　　建模过程中需要重点把控几个安装边界尺寸：首先是插接端的配合公差，公端主体的插接段外径要和母端护套的内孔保持合理的间隙配合，间隙过大会导致插接后晃动、密封失效，间隙过小则会增加插接阻力，现场装配时很难徒手插到位，甚至会挤压内部的密封胶圈造成剪切损坏。其次是尾部的线束接入段，要预留足够的空间容纳线尾的密封堵和压接端子的尾部，台阶式的外壁结构是用来适配波纹管或者线束护套的，卡入波纹管后可以实现线束端的应力释放，避免导线在接头根部反复弯折出现线芯断裂。

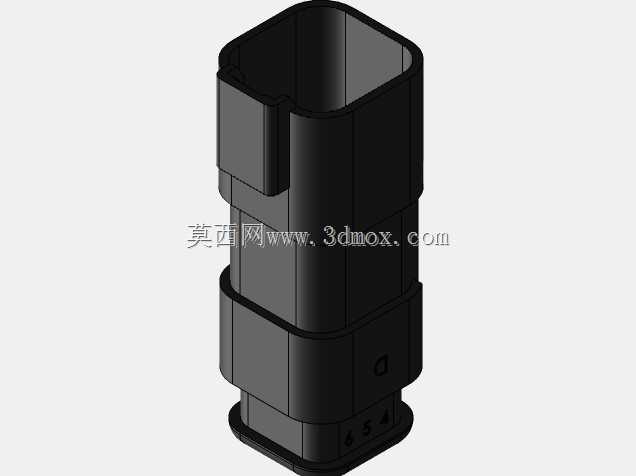

　　接头外壁的多道环形凸起，除了和锁止结构配合之外，还有一个作用是增加和密封胶圈的接触压力，这类户外使用的连接器通常会在对接面配置橡胶密封圈，环形槽的尺寸要和胶圈的线径匹配，压缩量控制在合理区间，既保证IP67级别的密封防护能力，又不会因为压缩量过大导致胶圈永久变形失效。接头侧面的定位防呆结构是设计里不能出错的部分，不对称的凸块结构可以完全避免反插，现场装配时不需要反复核对方向，对准防呆位推入即可完成锁止，能有效降低一线装配的出错概率。

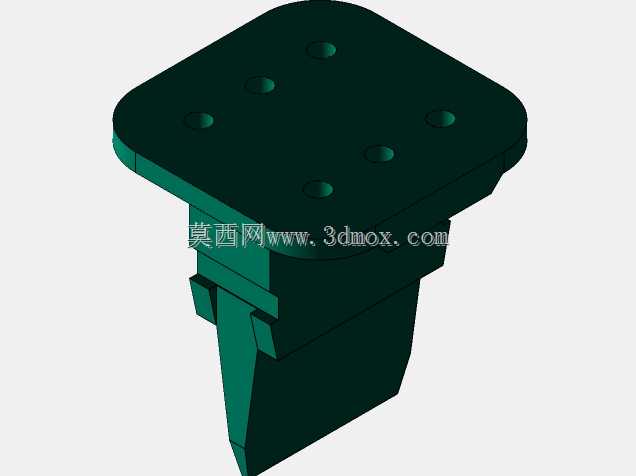

　　从结构强度的角度考虑，整个接头采用一体式的壳体结构，没有多余的拼接缝，材质选用耐油耐温的工程塑料，能长期耐受-40℃到125℃的工作温度区间，接触发动机舱的油污、防冻液等介质也不会出现开裂溶胀的问题。端部的针脚排布采用规则的阵列布局，相邻针脚之间的绝缘壁厚足够，避免高压差回路之间出现爬电击穿的问题，每个针脚的安装孔位都设计了独立的密封腔，单孔穿线后用橡胶密封堵抱紧导线，实现单孔位的密封，哪怕其中一个孔位的导线出现破损，也不会影响其他回路的密封性能。

　　实际选型使用的时候，这个公接头的安装空间需要预留足够的操作余量，不仅要容纳接头本身的外形尺寸，还要预留手指操作锁止卡扣的空间，后期维护拆卸时不需要把周边的其他部件全部拆除，按压锁止位就能直接拔下接头。尾部的线束固定段要和选用的波纹管外径匹配，卡接后能承受一定的拉拽力，避免线束受拉时把力直接传递到内部的压接端子上，导致端子退针接触不良。整个壳体的棱角位置都做了圆角过渡，没有尖锐的飞边棱角，装配时不会划伤工人的手，也不会割破线束的绝缘层。
