六芯拖车连接插头结构设计

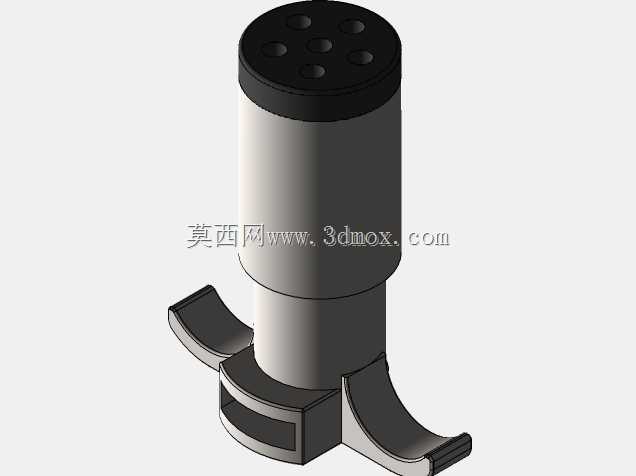

在拖挂式车辆的电气配套场景中，拖车与主车之间的信号、供电传输稳定性直接关系到行车安全，六针拖车插头正是承担这一连接功能的核心部件，主要应用于家用小拖挂、露营房车、轻型货运拖斗等民用拖挂场景，负责连通主车与挂车之间的示宽灯、刹车灯、转向灯、倒车灯以及备用供电回路，确保拖挂车辆在行驶过程中灯光信号与主车完全同步，避免因信号缺失引发的道路安全隐患。该插头采用圆柱式主体结构设计，顶部端面均匀排布六个圆形插针孔位，孔位按照行业通用的接线定义做了防呆排布，不同回路的插针直径做了细微区分，可避免安装时错接线路导致的灯光故障。主体中段为绝缘握持段，采用防滑的柱面造型，插拔时受力均匀，不会因长期插拔出现壳体开裂问题。底部两侧设计了对称的弹性卡扣翼片，当插头插入对应插座后，卡扣翼片会自动卡入插座外侧的限位槽内，即使车辆行驶在颠簸路面、经过减速带或是长期震动工况下，也不会出现插头松脱、接触不良的问题，卡扣翼片带有一定的弹性形变余量，拆卸时只需按压两侧翼片即可顺利拔出，操作便捷无需额外工具。插头底部的出线端采用阶梯式收口设计，能够适配常规外径的多芯拖车线缆，收口位置可配合防水胶圈使用，阻挡雨水、灰尘进入插针接触区域，避免户外使用时出现触点氧化、短路等问题。从安装边界来看，该插头整体外径适配行业通用的六孔拖车插座安装尺寸，插针的接触行程符合车用接插件的通用标准，不需要对现有挂车的线路接口做额外改造即可直接替换使用，整体轴向长度预留了足够的线缆弯折空间，安装后线缆不会出现过度弯折导致的线芯断裂问题。设计过程中充分考虑了户外使用的耐候性需求，整体结构没有尖锐棱角，插拔操作时不会划伤手部，绝缘壳体的壁厚均匀，既能够满足结构强度要求，也不会过度增加产品重量，插针孔位的同轴度公差控制在合理范围内，确保插拔过程顺畅无卡滞，长期反复插拔后仍能保持稳定的接触压力，减少接触电阻过大带来的线路发热问题。
