多规格带元件安装位印刷电路板结构设计

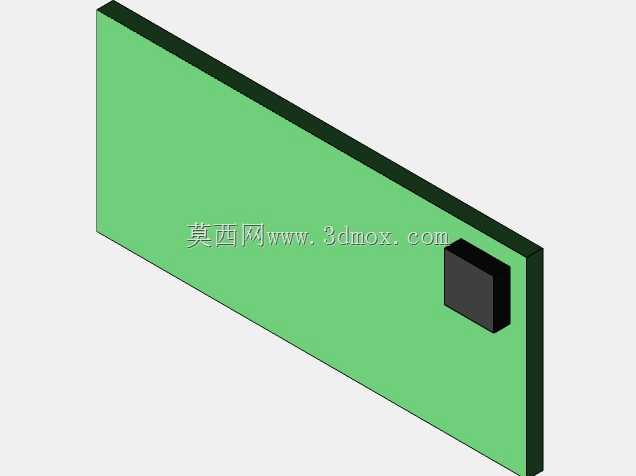

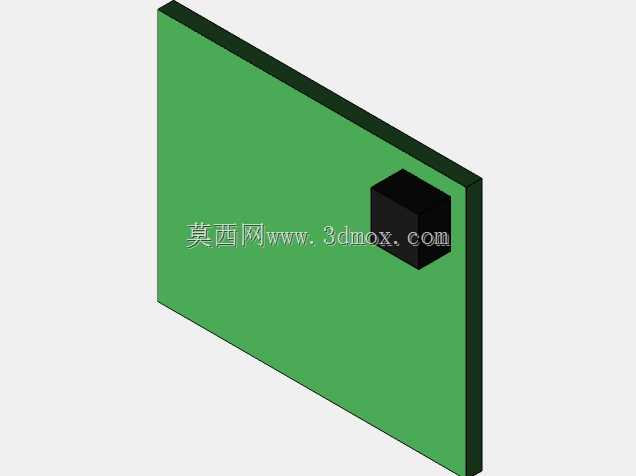

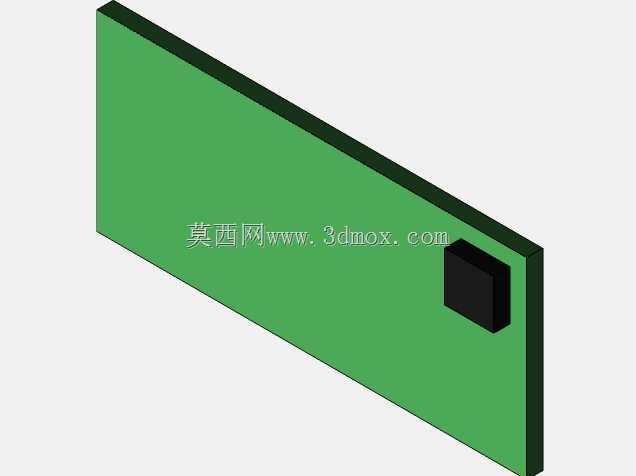

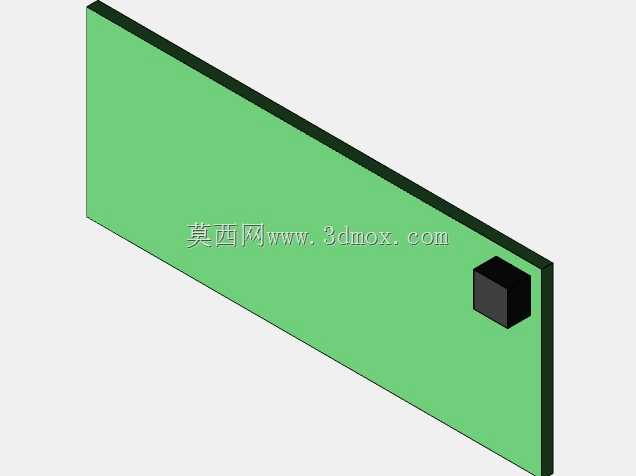

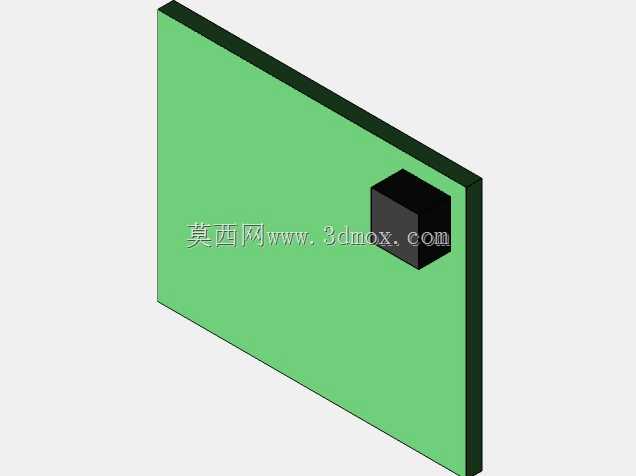

印刷电路板作为电子设备的核心承载基底，广泛应用于消费电子、工业控制、通讯设备、汽车电子等几乎所有涉及电子电路的领域，是各类电子元器件实现电气互联、机械固定的核心载体，小到便携数码产品的控制板，大到工业控制柜的主控板，都需要依托印刷电路板完成电路布局与元件装配。这款印刷电路板设计覆盖三种常用3英寸规格尺寸，分别为39x32、52x23、80x32，能够适配不同安装空间的设备腔体需求，在设计阶段充分考虑了不同应用场景的安装边界，无论是紧凑的小型手持设备内部，还是空间相对充裕的台式设备、工业控制模块内，都能找到适配的规格完成装配，无需额外对板体进行裁切修改，减少二次加工带来的板边毛刺、线路损伤等问题。板体采用常规矩形平板构型，板面预留了标准化的元件安装位，图中所示的黑色方块区域为典型的直插式或贴片式元件安装区域，可适配电容、芯片、接线端子等常用电子元件的焊接固定，板体边缘预留了均匀的安装定位点位，能够通过螺丝、卡扣等方式快速固定在设备壳体或内部支架上，安装时无需额外制作复杂的固定结构，降低整机装配的复杂度。在设计思路上，这款板体采用了通用化的基底构型，没有预设特定的线路布局，能够给电路设计人员预留充足的布线空间，无论是单面板的简单线路布局，还是双面板的复杂电路走线，都能依托该板体基底完成后续的线路设计，板体厚度采用行业通用的标准厚度，能够适配常规波峰焊、回流焊等焊接工艺要求，在焊接过程中不会因为厚度不适配出现板体变形、元件虚焊等问题。板体的边缘做了钝化处理，没有尖锐的毛刺棱角，在装配过程中不会划伤操作人员的手部，也不会刮损设备内部的连接线材，提升装配过程的安全性。不同尺寸的板体分别对应不同的元件装载能力，39x32的小尺寸板体可用于简单的电源转接、信号转接模块，52x23的窄长型板体可适配长条状的设备腔体，比如条形灯具、小型传感器模块内部，80x32的宽幅板体可承载更多的电子元件，适配小型控制模块、简易功能电路板的使用需求，三类尺寸基本覆盖了小型电子模块类产品的电路板安装需求，能够帮助电子设计人员快速完成基底选型，缩短产品开发的前期准备周期。
