SOP-4封装光电晶体管三维结构模型

　　在工业控制板卡、消费类电子主板、电源管理模块的PCB布局设计环节，表面贴装类半导体器件的三维模型是结构干涉校验、装配工艺模拟不可或缺的基础要素，这款SOP-4封装的光电晶体管模型，完全贴合量产器件的实际外形特征，可直接导入各类三维装配环境完成板级布局验证。从实际工程应用场景来看，这类四引脚贴片封装的光电晶体管，常被用在光电耦合隔离回路、红外信号接收模块、位置检测传感单元中，小体积的贴片封装特性适配高密度贴装的生产线工艺，能够在波峰焊、回流焊的生产流程中保持稳定的结构公差，不会出现引脚变形、封装偏移等贴装不良问题。

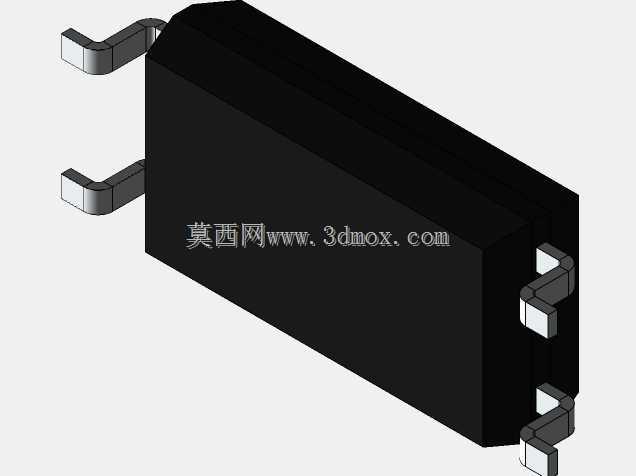

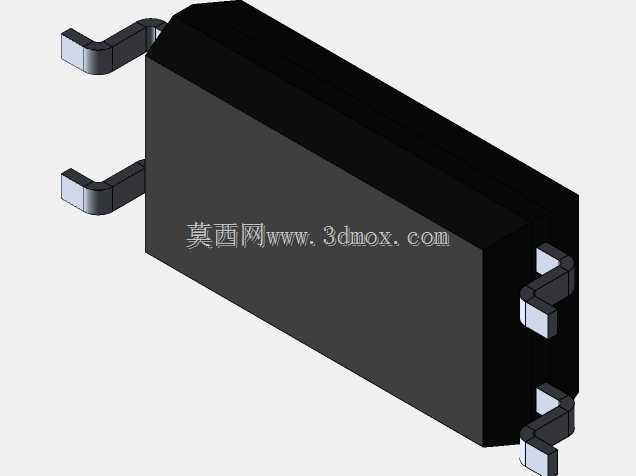

　　从产品功能特性来看，该类器件通过光电效应实现电信号的隔离传输，输入端与输出端之间具备极高的绝缘抗性，能够有效阻断回路间的共模干扰，在工业变频驱动、充电桩信号采样、智能电表计量回路中，这类器件是保障信号传输稳定性、隔离高低压回路的核心元件。对应的三维模型完整还原了黑色环氧树脂封装本体的外形轮廓，四个弯折成型的贴片引脚的弧度、伸出长度、引脚间距都严格参照实际器件的安装尺寸制作，封装本体的边角倒角、引脚根部的塑封包裹结构都做了精细化还原，没有做过度的简化处理，能够在PCB装配仿真中精准模拟器件与周边走线、相邻元件、结构壳体之间的间隙距离。

　　在设计思路上，建模过程优先保障安装边界的尺寸准确性，引脚的共面度参数完全匹配SMT贴装的工艺要求，四个引脚的底部焊接面处于同一基准平面，不会出现模型引脚高低差导致的虚拟装配干涉问题。封装本体的外形尺寸严格遵循SOP-4封装的行业通用规范，本体长度、宽度、高度方向的尺寸公差控制在实际器件的允许偏差范围内，引脚的宽度、厚度以及引脚之间的节距都和量产器件保持一致，设计人员在进行PCB封装库匹配时，可以直接将该模型和对应的PCB封装做对齐绑定，不需要额外调整模型的位置偏移参数。

　　从安装边界的角度来看，该模型标注的器件占位空间完全覆盖实际焊接后的器件占用范围，包含了引脚焊接后的焊锡浸润区域、本体与PCB板面之间的微小间隙，在进行整机结构设计时，能够准确校验器件上方的结构壳体避让距离，避免出现装配后壳体压碰器件本体、或者引脚与周边金属结构件安全距离不足的问题。在高密度板卡设计场景中，这类精细化的元件模型能够帮助设计人员提前发现布局阶段的干涉隐患，减少后期打样阶段的改板次数，缩短产品的研发迭代周期。不同于简化的方块式元件模型，该模型还原了引脚的弯折形态，在进行热仿真分析时，也能够更准确地模拟引脚的导热路径，提升板级热仿真的结果准确度，为功率回路的散热设计提供更可靠的参考依据。在进行产线贴装程序编制时，该模型也可以用于模拟吸嘴拾取器件的位置、贴装头的运动路径，提前规避贴装过程中吸嘴与周边已贴装元件的碰撞问题，提升产线调试的效率。
