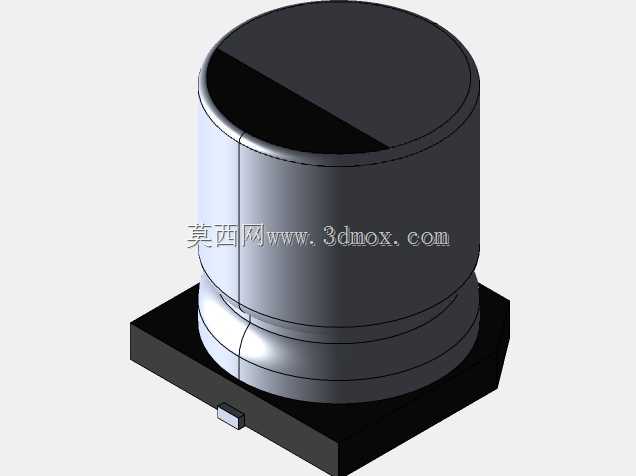

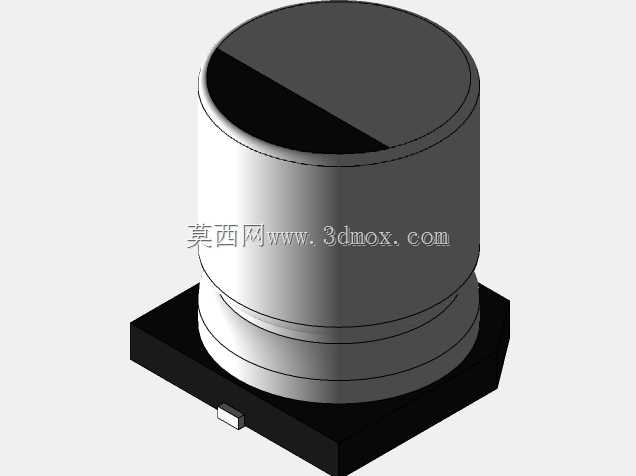

贴片式铝电解电容器三维结构设计

这款贴片式铝电解电容是电子线路中应用极为广泛的被动储能元件，主要承担电源滤波、信号耦合、能量缓冲、电压退耦等核心电路功能，在消费电子、工业控制板卡、车载电子模块、开关电源产品、智能硬件终端等场景中都有大量应用，是板级电路设计中不可或缺的基础元器件。不同于传统直插式铝电解电容，该款采用表贴封装形式，能够适配SMT自动化回流焊生产工艺，无需手工插装工序，可大幅提升电路板组装的生产效率，同时减少直插元件引脚带来的额外占板空间，适配高密度贴装的紧凑型电路板设计需求。

从产品功能特性来看，这款铝电解电容采用卷绕式芯组结构，以高纯度铝箔作为电极，电解纸吸附电解液作为介质，外部采用耐高温铝壳封装，底部设置黑色绝缘塑封底座，底座一侧预留极性标识缺口，能够在生产贴装过程中快速识别安装方向，避免反向接入电路导致的电容击穿、漏液甚至爆燃风险。电容本体与底座之间设置有密封橡胶圈，既可以隔绝外部水汽、粉尘侵入内部芯组，也能在电容内部异常升压时通过橡胶圈的形变实现泄压，提升元件使用的安全性能。

在设计思路层面，这款电容的结构设计充分平衡了电气性能与贴装适配性：圆柱形的本体外壳可以最大化利用内部空间容纳卷绕芯组，在有限的体积下实现更高的容值与耐压表现；底部方形塑封底座的尺寸经过精准匹配，既能够保证电容在贴装过程中与PCB焊盘的对位精度，也能在回流焊过程中为本体提供足够的支撑力，避免高温下本体倾斜、偏移导致的焊接不良。本体外壳的表面做了哑光处理，减少生产过程中的表面划伤，同时提升元件标识印刷的附着力。

从外形尺寸与安装边界来看，这款电容本体直径为6.3mm，整体安装高度为7.7mm，底部方形底座的边长略大于本体直径，焊盘设计时需要在底座两侧预留对应尺寸的焊接区域，安装时需要保证电容顶部与周边结构件预留至少0.5mm的安全间隙，避免组装过程中挤压本体导致外壳变形、内部芯组受损。在板卡布局时，该类电容需要尽量靠近芯片的电源引脚布置，缩短供电路径的走线长度，最大化发挥电源滤波的效果，同时要远离板上的高热源元件，避免长期高温烘烤加速电解液挥发，缩短电容的实际使用寿命。
