印制电路板设计参考结构三维数模

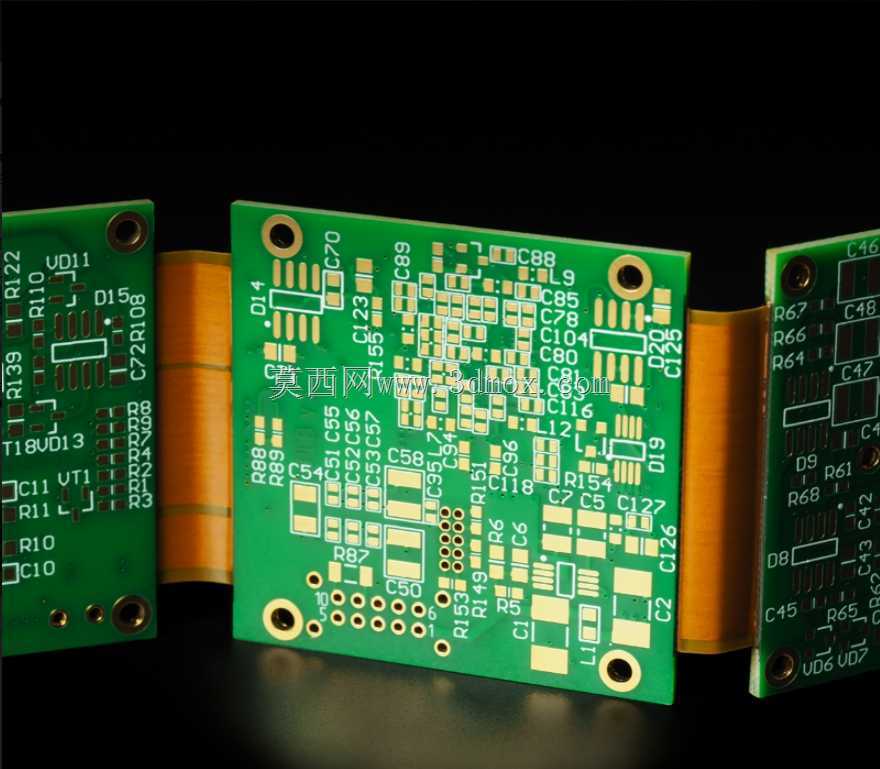

　　在电子设备结构设计环节，印制电路板是承载各类电子元器件、实现电路互联的核心载体，其结构设计合理性直接决定整机组装的适配性、长期运行的可靠性。本次梳理的印制电路板相关结构参考，覆盖常规刚性板与柔性连接排线结合的典型结构，可直接为消费电子、工业控制板卡、小型通讯模组的板级结构设计提供具象参考。从实际应用场景来看，这类刚柔结合的板卡结构，常出现在需要弯折走线、空间受限的设备内部，比如折叠形态的消费电子、需要跨腔体连接的工业检测模块、带活动关节的小型传感设备中，柔性排线部分可实现不同刚性板区之间的信号连通，同时规避传统线束连接带来的组装冗余、接触可靠性不足的问题。从结构功能特性来看，刚性板区预留了标准的安装定位孔，

　　孔位边缘做了金属化包边处理，可直接通过铜柱或螺丝固定在设备内部的安装凸台上，定位孔的间距、孔径均匹配行业通用的M2、M2.5紧固件规格，安装边界预留了足够的安全距离，避免板边元器件与设备壳体、相邻结构件发生干涉。板区表面的丝印标识清晰标注了各元器件的封装位置、位号，在三维建模阶段可直接对应导入元器件封装库，快速完成板上元件的装配校验，提前排查元件高度超出壳体容纳空间、接插件插拔方向与结构开口不匹配等常见问题。设计思路上，这类板卡采用分层布局逻辑，电源模块、信号处理模块、接口模块分区域排布，减少不同功能区之间的信号干扰，同时柔性排线的弯折半径做了明确的结构限定，避免组装过程中过度弯折导致排线内部铜箔断裂，

　　刚性板与柔性排线的连接位置做了应力释放结构，减少设备长期运行过程中震动、拉扯带来的连接失效风险。外形尺寸方面，单块刚性板区的长宽尺寸适配常规小型板卡的安装空间，板厚采用行业通用的1.6mm刚性板加0.2mm柔性基材规格，整体组装后的总厚度可控制在3mm以内，适配超薄型电子设备的内部空间要求。在结构建模过程中，可基于该参考结构快速调整板卡轮廓、安装孔位、柔性排线长度，匹配不同设备的内部腔体尺寸，同时可同步模拟板卡组装过程中的弯折状态、接插件插拔操作空间，提前验证结构设计的可装配性，减少后期打样阶段的结构修改次数。对于刚接触板级结构设计的工程师而言，这类具象的结构参考可帮助快速建立板卡安装、连接、应力释放的设计认知，避免出现安装孔位与壳体凸台错位、柔性排线弯折半径不足导致寿命缩短、板边元器件与相邻结构件干涉等常见设计问题，在实际项目中可直接复用其成熟的布局逻辑、安装结构设计，缩短结构开发周期，提升板卡与整机组装的匹配度。
